第 1 部 基本篇 第 4 章 制作生产程序 4- 259 5) 跟踪时的坐标示 教 当跟踪的坐标与 实际不同 时，可以按示教 按钮或使 用 HOD 进行吸取坐标的 示教。 < 步骤 > ① 将光标移动到 X 、 Y 或 Z 坐标。 ② 按示教按钮或 H OD 装置按钮，进行坐 标示教，按 ENTER 键确定。 图 4-5-4-4-11 示教中（示教按钮时） 图 4-5-4-4-12 示教中（ HO D 时） ③ 要使确定的…
第 1 部 基本篇 第 4 章 制作生产程序
4-258
② 吸取高度跟踪
在执行时，每一吸取点都向监视器输出如下信息。
根据元件尺寸HMS测量位置如下。
元件尺寸 元件的高度测量装置
全部元件 元件中心
------- PICK Z TRACE -------
Device：包装方式
Fdr No：供料器编号
Compo：元件名
Angle：供给角度
Z :“数据值”
Hms:“检测值”
Pos X：坐标 Y：坐标
显示从返回原点位置开始的坐标。
在元件的中心停止后，显示吸取数据的高度值
与
HMS 检测出的高度值。
当使用
HMS 无法检测时，显示为<*****>。
第 1 部 基本篇 第 4 章 制作生产程序
4-259
5) 跟踪时的坐标示教
当跟踪的坐标与实际不同时，可以按示教按钮或使用HOD进行吸取坐标的示教。
<步骤>
① 将光标移动到 X、Y 或 Z 坐标。
② 按示教按钮或 HOD 装置按钮，进行坐标示教，按 ENTER 键确定。

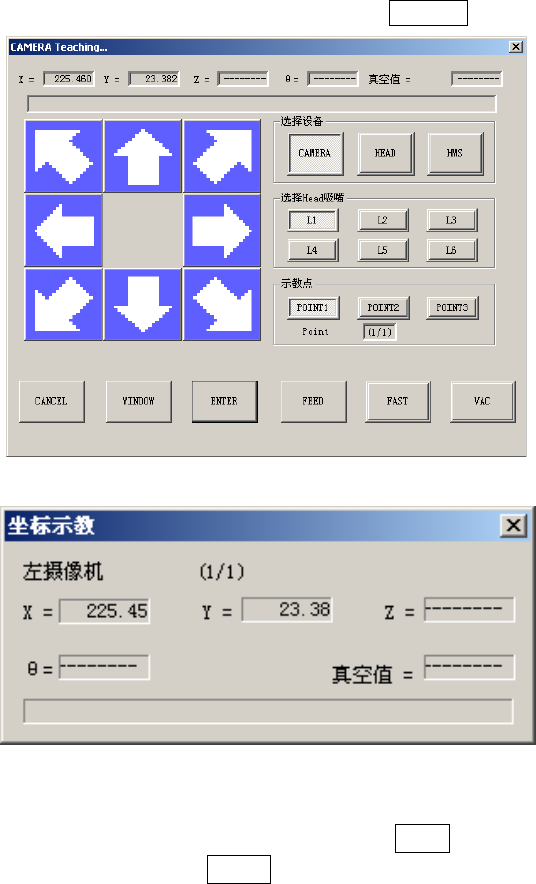

图 4-5-4-4-11 示教中（示教按钮时）
图 4-5-4-4-12 示教中（HOD 时）
③ 要使确定的坐标值有效时，按下<设定>或再次按下 ENTER。
要返回坐标时，按下<取消>或 CANCEL。
在操作选项中设定为[放大数字]时，可以将摄像机拍摄的画像放大后显示在监视器上。
在上述步骤②中，按 1 次 WINDOW 键时，通常,可转入窗口示教。
继续按下第 2 次 WINDOW 键，可进入放大显示的窗口示教。
元件外形尺寸长边为 2.26mm 以上时，不论操作选项的设定如何，都不能放大显示。
吸取角度为 0 / 90 / 180 / 270°以外时，也不能放大显示。
第 1 部 基本篇 第 4 章 制作生产程序
4-260
根据元件外形尺寸，可切换为如下倍率：
・放大 4 倍时
长边尺寸为 2.25～1.11mm 时，放大 ×2 倍显示。
长边尺寸为 1.10～0.01mm 时，放大 ×4 倍显示。
・无放大 4 倍时
长边尺寸为 2.25～0.01mm 时，放大×2 倍显示。
◆ 吸取跟踪中的示教操作流程
把输入焦点移到
吸取坐标
的 XY 编辑框中
按示教按钮或 HOD 设备键
示教操作
确定坐标后
ENTER
CANCEL
按下“设定” 按钮
或 ENTER
按下“取消” 按钮
或 CANCEL
变更吸取数据
