第 1 部 基本篇 第 4 章 制作生产程序
4-260
根据元件外形尺寸，可切换为如下倍率：
・放大 4 倍时
长边尺寸为 2.25～1.11mm 时，放大 ×2 倍显示。
长边尺寸为 1.10～0.01mm 时，放大 ×4 倍显示。
・无放大 4 倍时
长边尺寸为 2.25～0.01mm 时，放大×2 倍显示。
◆ 吸取跟踪中的示教操作流程
把输入焦点移到
吸取坐标
的 XY 编辑框中
按示教按钮或 HOD 设备键
示教操作
确定坐标后
ENTER
CANCEL
按下“设定” 按钮
或 ENTER
按下“取消” 按钮
或 CANCEL
变更吸取数据
第 1 部 基本篇 第 4 章 制作生产程序
4-261

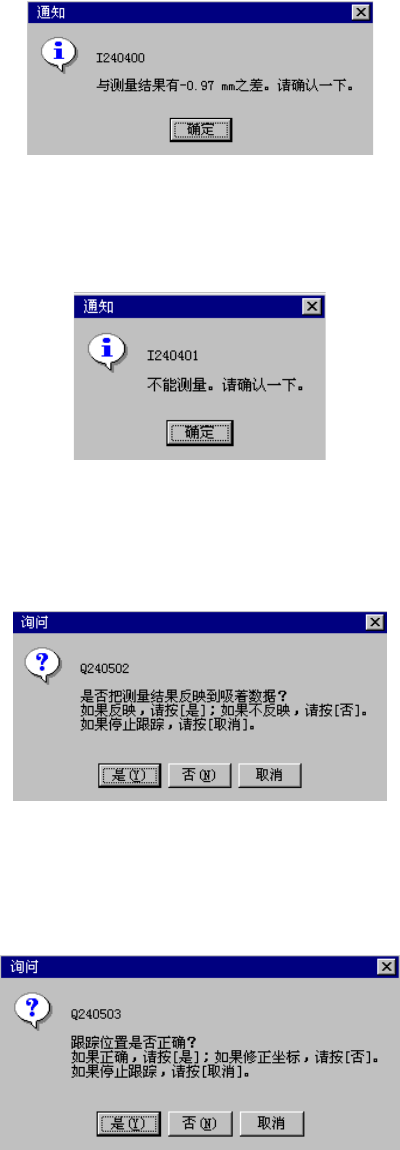

6) 跟踪吸取高度各点时的动作
①
如果在跟踪吸取高度的条件设定中已设定了
“与测量值间有差异则停止”
,
则与测量值间有差异时，会显示如下信息。
自动传送将停止，请确认吸取数据的高度值。
②
如果在跟踪吸取高度的条件设定中已设定了
“如果无法测量则停止”
,
则无法使用HMS测量时，会显示如下对话框。
自动传送将停止，请确认吸取位置。
③
如果在吸取高跟踪的条件设定中设定了
“进行测量值的获取动作”
,
则会询问,是否把HMS获得的测量值加入到吸取数据的Z坐标中。
需加入时按下「是」。
④
如果在吸取高度跟踪的条件设定中已设定了
“用摄像机确认位置”
,
则将在监视器中显示吸取位置。当显示以下询问时，请目视进行确认。如果位置正确，
请按下「是」，如果要用示教来改变吸取位置，请按下「否」，并进行示教操作。
第 1 部 基本篇 第 4 章 制作生产程序
4-262
7) 跟踪时的自动示教
跟踪暂停时，可进行自动示教。
自动示教时，会出现下列 5 种错误/询问。
①尺寸异常时
空洞指的是，安装元件的凹进部分。空洞尺寸与元件尺寸相比显得异常时，会显示如下错
误提示。
②浓度异常时
空洞影子浓度异常时，会显示如下错误提示。
③ 空洞中心偏移时
设定的吸取数据与自动示教矫正的吸取数据差距过大时，显示如下错误提示。
