第 1 部 基本篇 第 4 章 制作生产程序
4-265
2)管理
① 修改名称
可修改已注册的名称。将光标对准列表内想修改的数据所在的行，按下「修改标记数
据文件名」按钮。
显示如下的设定画面。请输入新的名称。
图 4-5-4-5-2 修改标记数据名称
② 删除
可删除已注册的数据。将光标对准列表内想删除的数据所在的行，按下「删除」按钮。
显示如下的设定画面。请按下「确定」按钮。
图 4-5-4-5-3 删除确认
4-5-4-6 圆型供料器补满
可进行圆型供料器的各通道补满动作。
第 1 部 基本篇 第 4 章 制作生产程序
4-266
4-5-5 打印
选择「文件」/「打印」，从「程序数据」、「生产信息」、「优化」中选择要打印的项目。
优化时需要进一步选择「选项」、「吸嘴设置」 、「供应数」。

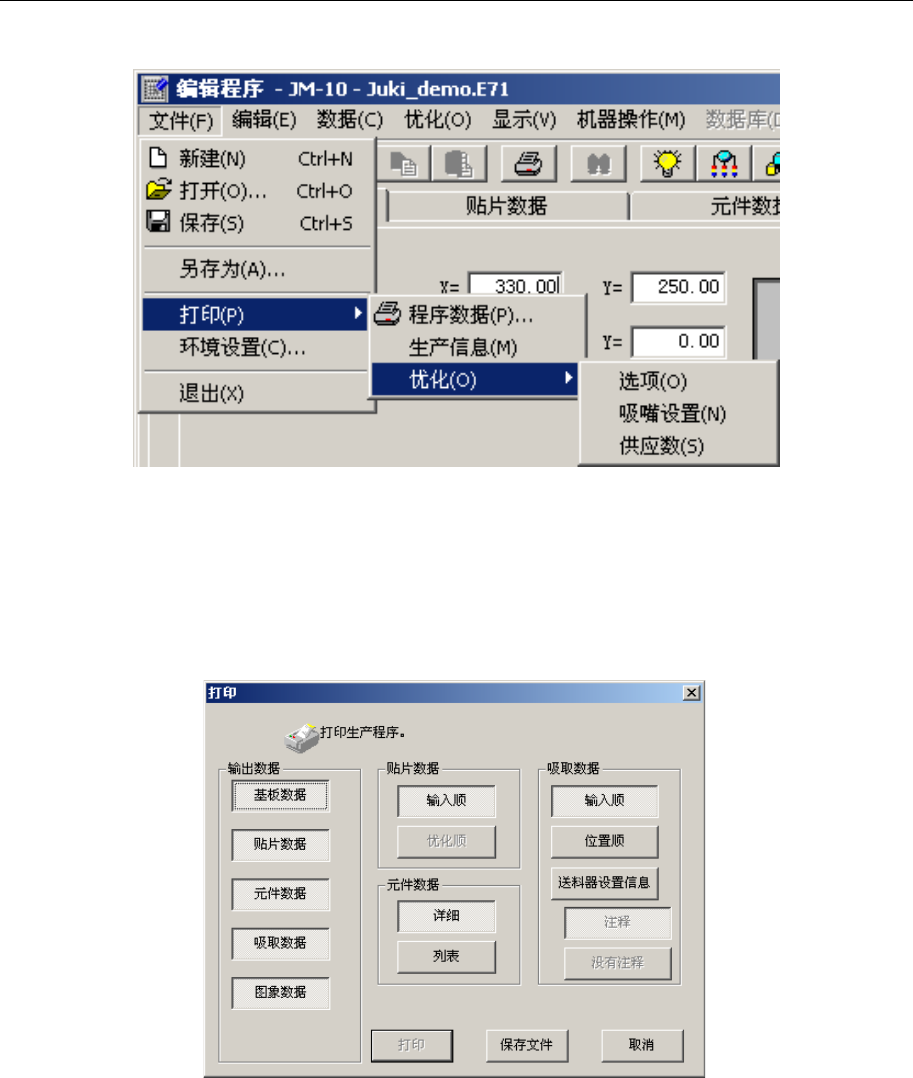

图 4-5-5-1 生产程序编辑显示的打印菜单
●
「
程序数据
」：打印生产程序的内容。
选择要打印的内容，单击「打印」。如果单击「文本文档」，可以将数据保存为文本格
式 (txt)的文件。
可选择<基板数据>、<贴片数据>、<元件数据>、<吸取数据>、<图像数据>的打印。
图 4-5-5-2 程序数据打印菜单
●「
生产信息
」：生产信息由<生产管理信息>、<生产条件>、<元件数>构成，可通过按钮
来指定打印。在凹状态时打印。
●「
优化/选项
」：打印优化选项的设定内容。
●「
优化/吸嘴设置
」：打印吸嘴的设置状态。
●「
优化/供应数
」：打印优化选项的“元件供应数”。
第 1 部 基本篇 第 4 章 制作生产程序
4-267
4-5-6 帮助
No.
帮助组 说明
1 命令 起动帮助后，显示程序编辑帮助文件。
2 版本信息 显示程序编辑信息。
图 4-5-6-1 版本显示（例）
4-5-7 退出编辑程序
从菜单栏中单击「文件」/「退出」。
图 4-5-7-1 退出编辑程序
如果程序中有所变更而尚未保存时，会显示如下信息。
图 4-5-7-2 退出时确认保存的对话框
●是 ：进行保存。保存后退出编辑程序。
●否 ：不进行保存而退出编辑程序。
●取消 ：停止结束处理。
