第 2 部 功能详解篇 第 6 章 机器设置
6-8
左侧的列表框显示 D:\Juki\Data\Bowl 文件夹内的圆型供料器的一览。
要注册圆型供料器时，请将圆型供料器 INI 文件添加到此文件夹里。
・ 圆型供料器一览里显示的圆型供料器的数据会显示在右侧的圆型信息里。
改变选择的圆型供料器时，会同时显示对应的圆型信息。
在圆型供料器信息中，可以对用户定义 ID、供料时间、元件名称、吸取高度进行编辑。在各轨
道处可以登录多达 4 种元件。在程序编辑处，实施圆型供料器的优化时，请在元件名称 1～4
中输入圆型供料器所使用的元件名称。
■圆型数据保存
编辑圆型信息，按[OK]退出时，尽管机器设置退出时不显示数据保存确认画面，但编辑数据
会被自动保存。
6-4 显示
在菜单上选择是否要显示工具栏、状态栏（默认为显示）。
结束机器设置后，状态将恢复到默认状态。
可选择显示构成图、设定值一览。
6-4-1 显示构成图
启动机器设置时显示图 6-2-1-1，即初始画面的构成图。按下构成图画面上的按钮，可显
示各单元的设置画面，也可用图像显示 ATC 滑动板的状态。
（1）传感器状态
传感器状态的显示标记如下。
表 6-4-1 显示状态一览表
No.
显示项目 显示图 显示内容
1 ATC 滑动板
ATC 滑动板关闭。
ATC 滑动板打开。
第 2 部 功能详解篇 第 6 章 机器设置
6-9
（2）设置按钮
可从构成图显示画面上的按钮，启动各单元的设置画面。

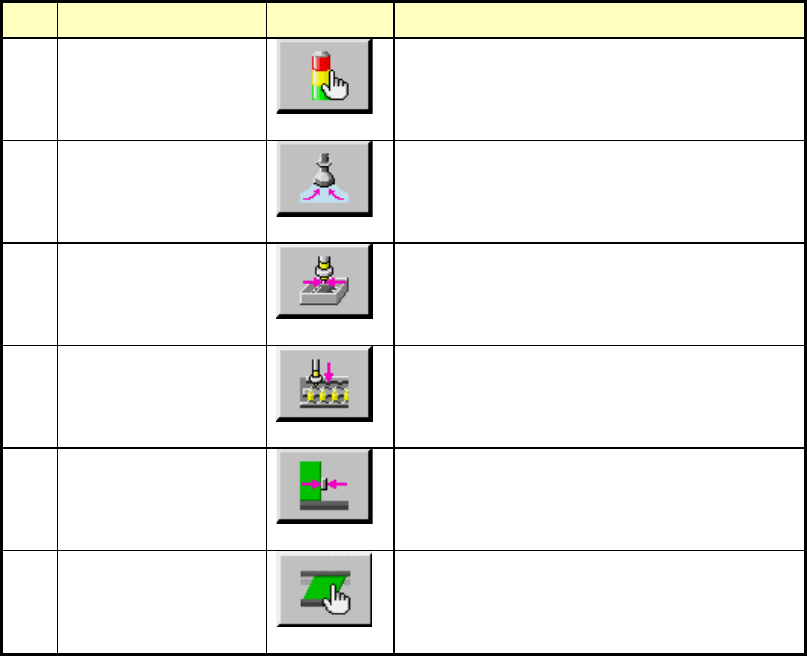

表 6-4-2 设置按钮一览表
No.
显示项目
显示按钮
显示内容
1 信号灯
显示信号灯设置对话框。
2 无吸嘴真空值
显示无吸嘴真空值对话框。
3 元件废弃位置
显示元件废弃位置对话框。
4 ATC 吸嘴配置
启动 ATC 吸嘴配置对话框。
5 外形基准的位置
显示外形基准位置对话框。
6 基板传送
显示基板传送对话框。
第 2 部 功能详解篇 第 6 章 机器设置
6-10
6-5 设置各组
从菜单栏中选择「设置各组」，显示如下图所示的项目。

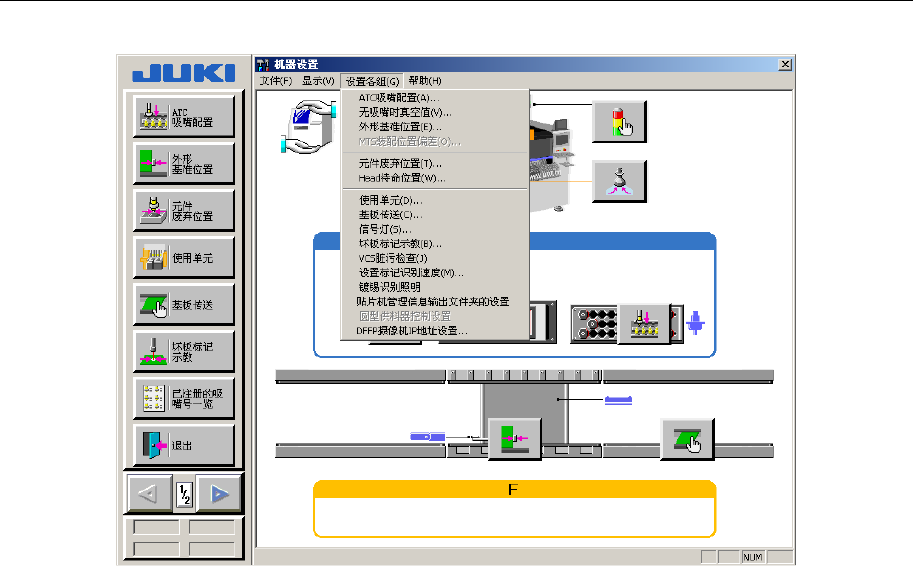

图 6-5-1 设置各组的项目
