第 2 部 功能详解篇 第 6 章 机器设置
6-31
6-5-10 坏板标记示教
当坏板标记的颜色和基板的颜色难以区别时，应对摄像机的灵敏度进行设置。
在基板记上坏板标记时，尽量选择水平位置。
选择坏板标记示教，则显示如下图所示的[坏板标记示教]设置画面。
设置 OCC 的阈值。

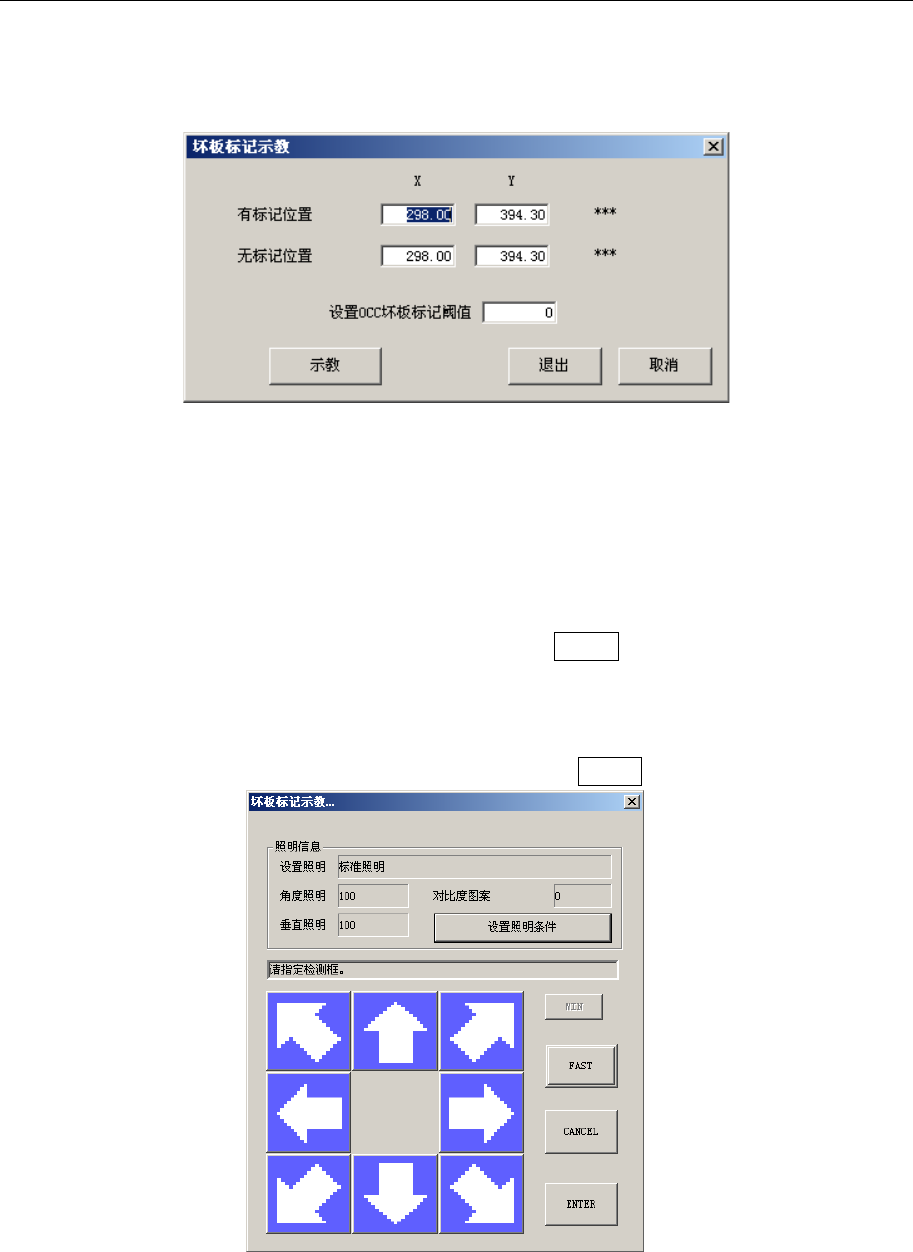

图 6-5-9-1 坏板标记示教设置画面
（1）设置方法
示教各设置项目。
使用 HOD 或按示教按钮，通过摄像机示教进行输入，或直接从键盘逐项输入。
输入 XY 位置时，只要光标在 X 或 Y 上, XY 值可同时被读取反映。
[无标记位置]栏内，请指定标记周围与标记有明显对比度的位置。
把光标放在设置 OCC 坏板标记阈值的位置上，按 HOD 的 CAMERA 键或按示教按钮执行示教。
（2）执行操作
设置 OCC 坏板标记阈值的操作
把光标对准设置 OCC 坏板标记阈值的编辑框，按下 HOD 的 CAMERA 键或按下示教按钮开始示教。
图 6-5-9-2 坏板标记示教设置画面（按钮）
第 2 部 功能详解篇 第 6 章 机器设置
6-32
确认坏板标记位置的坐标后，指定检测框（左上、右下）。
设置检测框时，其位置选在标记里面，具体请参见下图。
用 HOD 的方向键变更检测框尺寸，按 ENTER 键或按钮确认。
确认检测框后，要进行取得阈值的操作。交互进行有标记位置与无标记位置的识别操作。

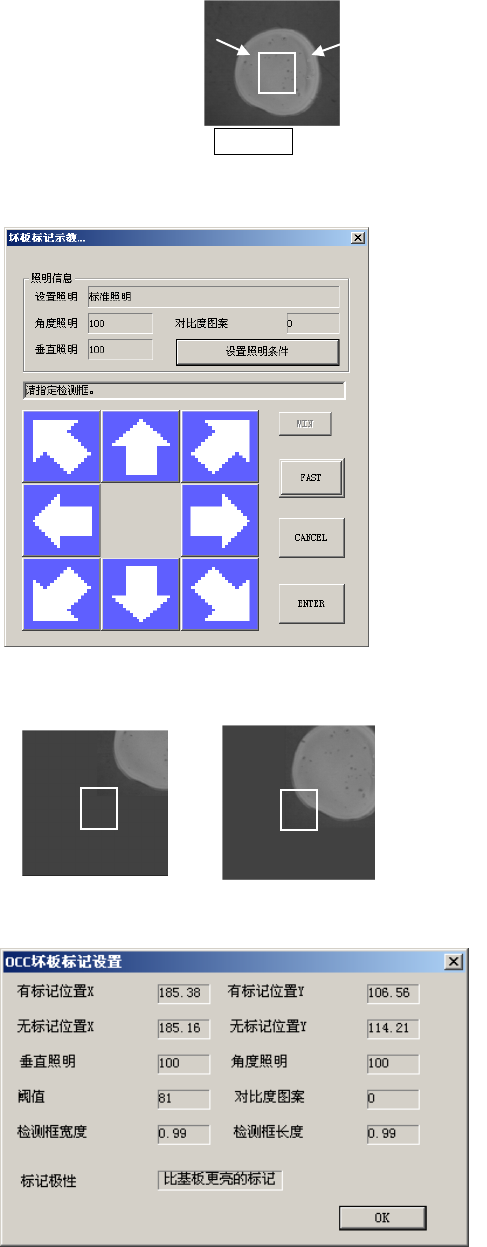

图 6-5-9-3 坏板标记示教画面
进行上述动作时，请注意无标记检测框不要与标记重叠。
OK NG
经测量，取得阈值后，会显示结果。
图 6-5-9-4 坏板标记示教结果画面
标记
检测框
第 2 部 功能详解篇 第 6 章 机器设置
6-33
6-5-11 VCS 脏污检查
设置 VCS 脏污检查的检查级别，检查 VCS 外罩玻璃的脏污。

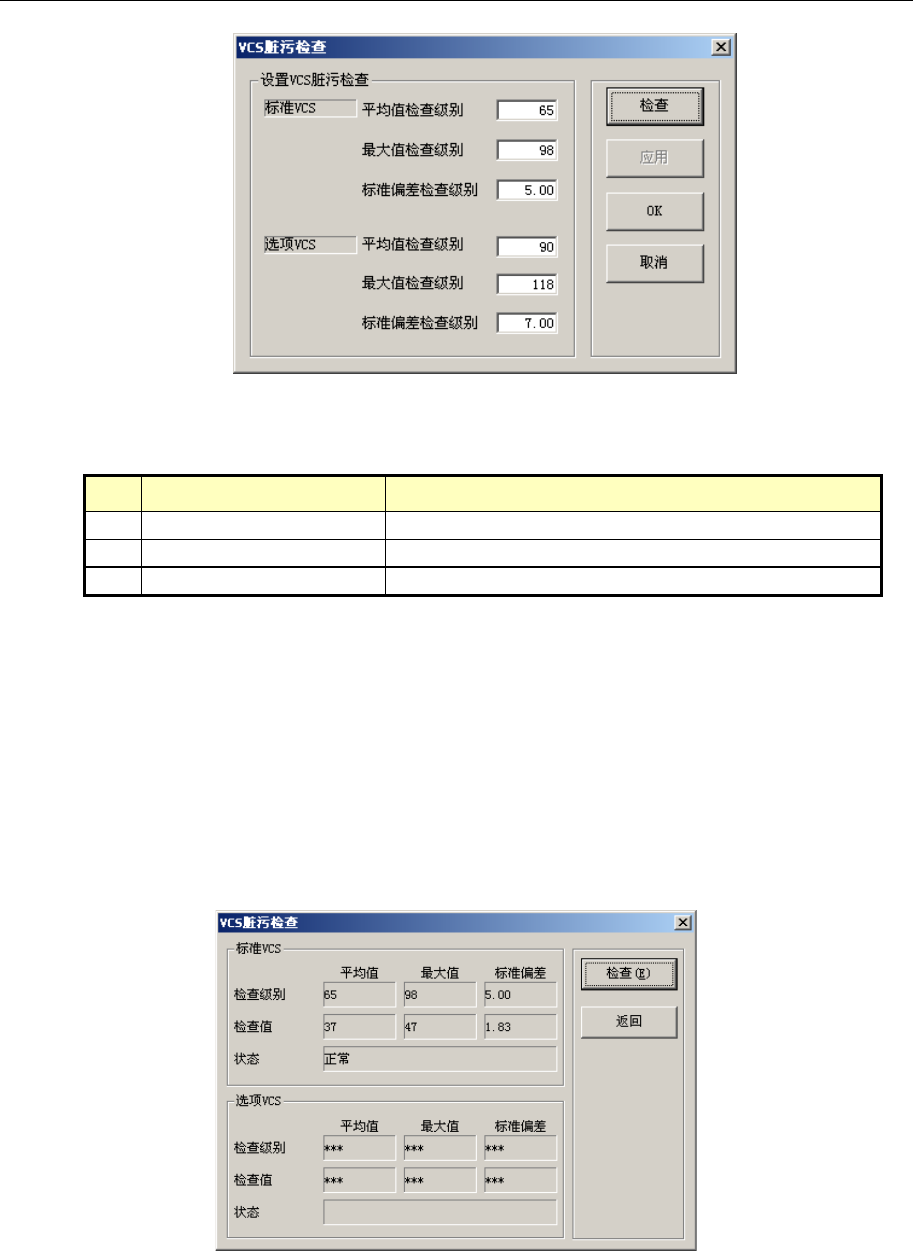

图 6-5-10-1 设置 VCS 脏污检查对话框
（1） 设置项目
No. 项目 设置内容
1 平均值检查级别 按平均值设置脏污判断阈值。
2 最大值检查级别 按最大值设置脏污判断阈值。
3 标准偏差检查级别 以标准偏差作为判定脏污的指定值。
（2）设置方法
・输入检测级别：0～255。
・按下[应用]按钮、或[OK]按钮确认变更内容。
・按下[检查]按钮，显示[VCS 脏污检查]的执行画面。
・
(3) 执行操作
按下[检查]按钮，启动[VCS 脏污检查]对话框，再按下该对话框中的[检查]按钮，进行
VCS 脏污检测操作，检查标准 VCS、选项 VCS 脏污。
检查结果在画面的[状态]栏里显示。
图 6-5-10-2 执行 VCS 脏污检查对话框
