第 1 部 基本篇 第 1 章 设备概要 1- 44 READ Y OUT(IN ) 信号与 BOARD AVA I L A B L E 信号的接 口电路图如下。 GND （ 24V ） + + 24 Ｖ 3.3K 1/4 W READY OUT + BOA R D A V AILABLE IN + READY OUT - BOA R D A V AILABLE IN - N.C. 1 2 3 4 5 14 READY IN + BOA…
第 1 部 基本篇 第 1 章 设备概要
1-43

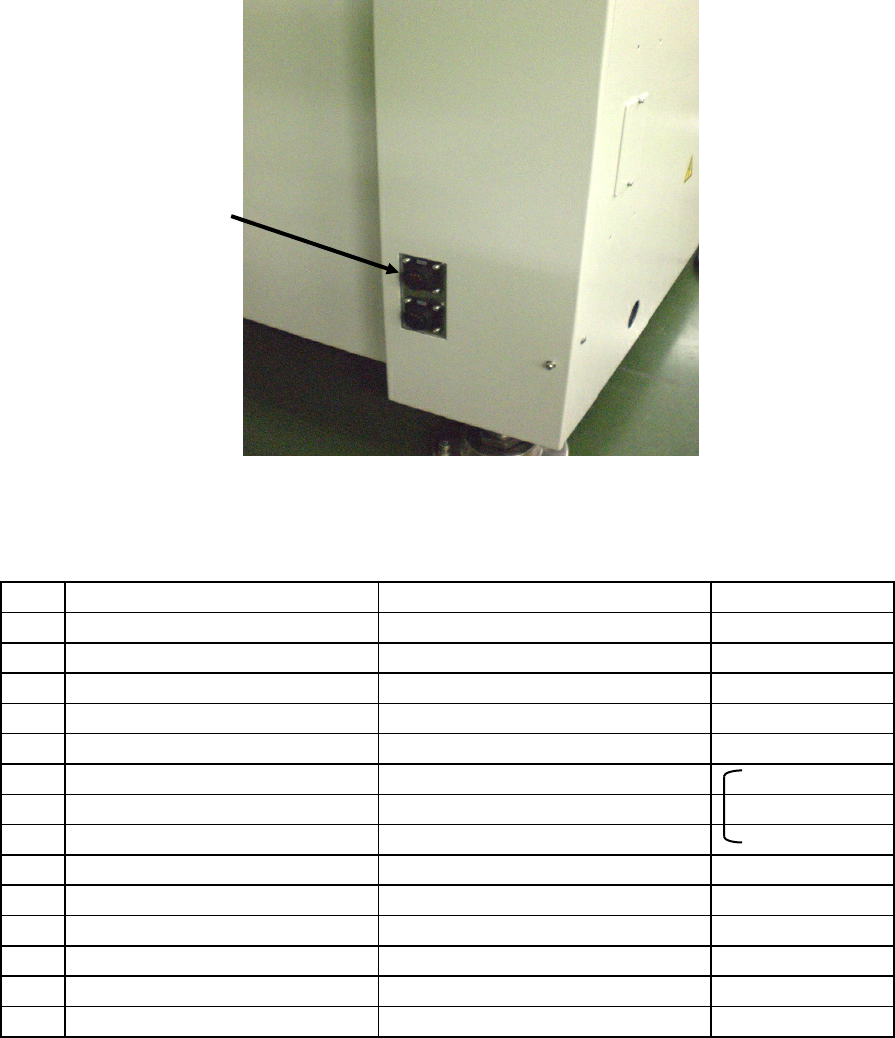

⑥为本设备与其它设备连线操作时的 Ready out／in 用的接口(14 针)。
如果与机器上游的机器连线时，请接 JOINT IN（上方）
如果与机器下游的机器连线时，请接 JOINT OUT（下方）
图 1-2-8-3 主机右侧后面
表 1-2-8-1 主机右侧后面接口表
No. 信号名称 (JOINT IN) 信号名称 (JOINT OUT) 使用的接口
1 READY OUT ＋ READY IN ＋
2 READY OUT － READY IN － (GND) AMP
3 BOARD AVAILABLE IN ＋ BOARD AVAILABLE OUT ＋ 206043-1
4 BOARD AVAILABLE IN－(GND) BOARD AVAILABLE OUT －
5 N.C. N.C.
6 N.C. N.C. 电缆侧
7 N.C. N.C. 连接用的连接器
8 N.C. N.C. 206044-1
9 N.C. N.C.
10 N.C. N.C.
11 N.C. N.C.
12 N.C. N.C.
13 N.C. N.C.
14 N.C. N.C.
⑥
第 1 部 基本篇 第 1 章 设备概要
1-44
READY OUT(IN)信号与 BOARD AVAILABLE 信号的接口电路图如下。
GND（
24V）
+
+ 24Ｖ
3.3K 1/4W
READY OUT
+
BOARD AVAILABLE IN +
READY OUT -
BOARD AVAILABLE IN
-
N.C.
1
2
3
4
5
14
READY IN +
BOARD AVAILABLE OUT +
READY IN -
BOARD AVAILABLE OUT -
N.C.
1
2
3
4
5
14
+ 24Ｖ
3.3K 1/4W
+
GND（24V）
JOINT IN
JOINT OUT
第 1 部 基本篇 第 1 章 设备概要
1-45
1-3 基本操作
1-3-1 画面的构成
图 1
-
3
-
1
-
1 桌面画面
图
1-3-1-2
编辑画面
②菜单栏
①标题栏
④工具栏
⑧
命令按钮
⑨语言切换按钮
⑦状态栏
①标题栏
④工具栏
③下拉菜单
②菜单栏
⑤作业区
⑥滚动条
⑦状态条
