第 2 部 功能详解篇 第 6 章 机器设置
6-39
进行设置会显示以下对话框，请按照指示重新启动贴片机。
第 2 部 功能详解篇 第 6 章 机器设置
6-40
6-5-15-1 贴片机端的设置 设置 TCP/IP
「6-5-15 设置 DFFP 摄像机 IP 地址」中设置相机 IP 地址时，也请实施贴片机侧的网络设置。

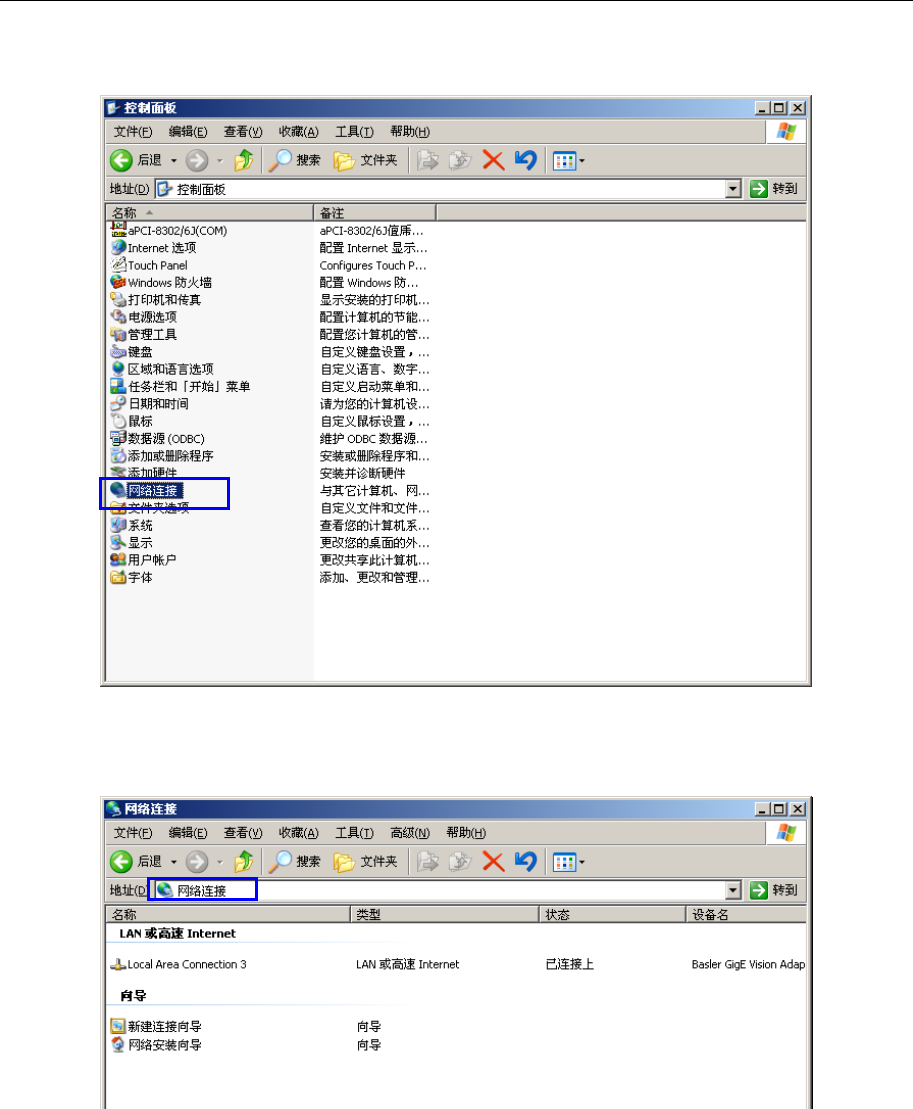

(1) 通过资源管理器选择控制面板的 [网络连接]。
(2) 点击[本地连接]图标，选择 [属性]。
选择项目名为 Basler GigE Vision Adapter 的选项。
第 2 部 功能详解篇 第 6 章 机器设置
6-41
(3) 显示 [本地连接属性]对话框。 选择 [Internet Protocol(TCP/IP)]，点击 [属性]。
(4) 选择 [使用下面的 IP 地址（S）]，设置 [IP 地址]、[子网掩码]，以及需要时设置 [默认网
关]。(缺省时的 IP 地址设置为『192.168.1.1』，子网掩码处设置为『255.255.255.0』。 )。
MI Line Optimizer
等已经在
Local Area Connection5
处设置有
IP
地址时，第一栏和
第二栏设置为相同值，第三栏设置为不重复值。
第四栏不设置
例
LAN 端口 1： 192. 168 .1 . 10
LAN 端口 4： 192. 168 .2 . 8
相同
不同
