第 2 部功能详解篇第 7 章手动控制

7-2

7-2 手动控制的启动与退出

7-2-1 启动手动控制

从菜单栏中选择「设置」/「手动控制」后，可显示下列手动控制初始画面。选择 [显示] →

[设置值一览显示] 、或 [构成图] 切换画面。

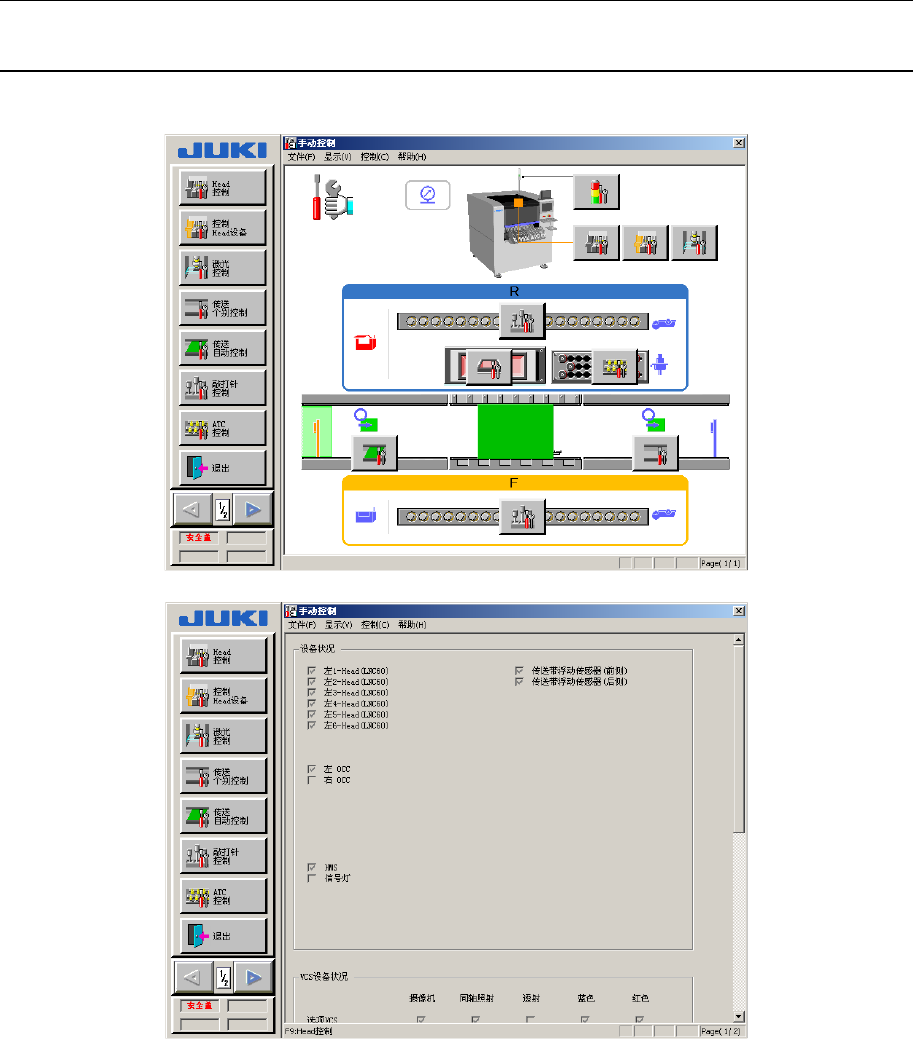

图 7-2-1-1 手动控制初始画面

显示构成图

一览表

第 2 部功能详解篇第 7 章手动控制

7-3

7-2-2 退出手动控制

从菜单栏中选择「文件」/「退出」，或选择命令按钮的「退出」，则显示退出的确认画面。

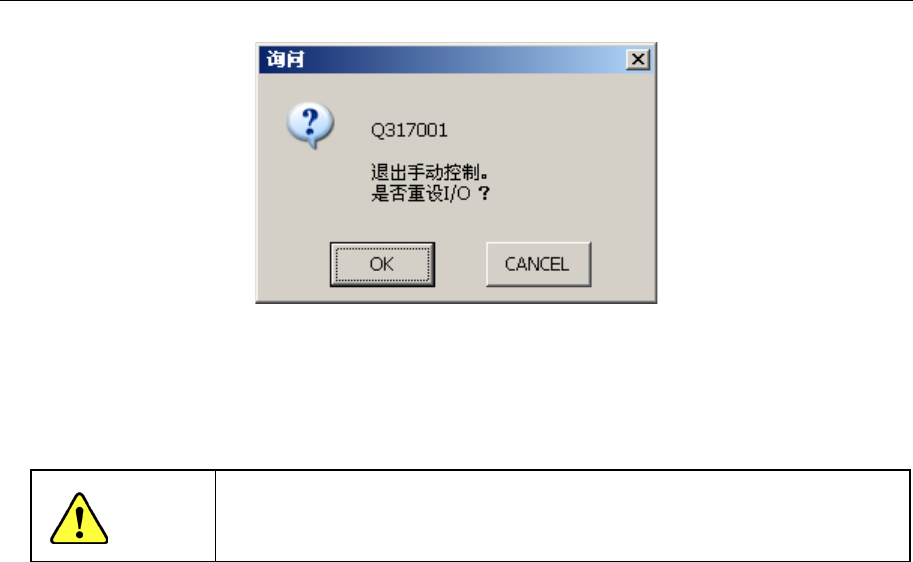

图 7-2-2-1 安全方向设置的确认画面

「OK」：执行I/O安全方向设置后退出。例如，贴片头带有吸嘴时，将吸嘴放回ATC后，

退出手动控制画面。

「CANCEL」：返回手动控制画面。

选择「确定」后，则轴会移动并开始各 I/O 的安全方向设置。在选择「OK

」

前，请务必确认无人在进行装置内部的作业。此外，为了避免人身伤害，

在运行过程中，切勿将手放入装置内部，也不要将脸和头靠近装置。

警告

第 2 部功能详解篇第 7 章手动控制

7-4

7-3 贴片头控制菜单

右击鼠标右键或按命令按钮的「贴片头控制菜单」，则显示弹出菜单。从菜单的列表中选

择要执行的项目，即可执行该动作。

从弹出菜单中选择项目后，轴将立即移动。在选择前，请务必确认无人在

进行装置内部的作业。此外，为了避免人身伤害，在运行过程中，切勿将

手放入装置内部，也不要将脸和头靠近装置。

在MS参数的“选项”设置中未被选中(未安装)的单元，不显示相对应的菜单。

此外，不受机器设置的“使用单元”设置的影响。(也显示不使用的单元)

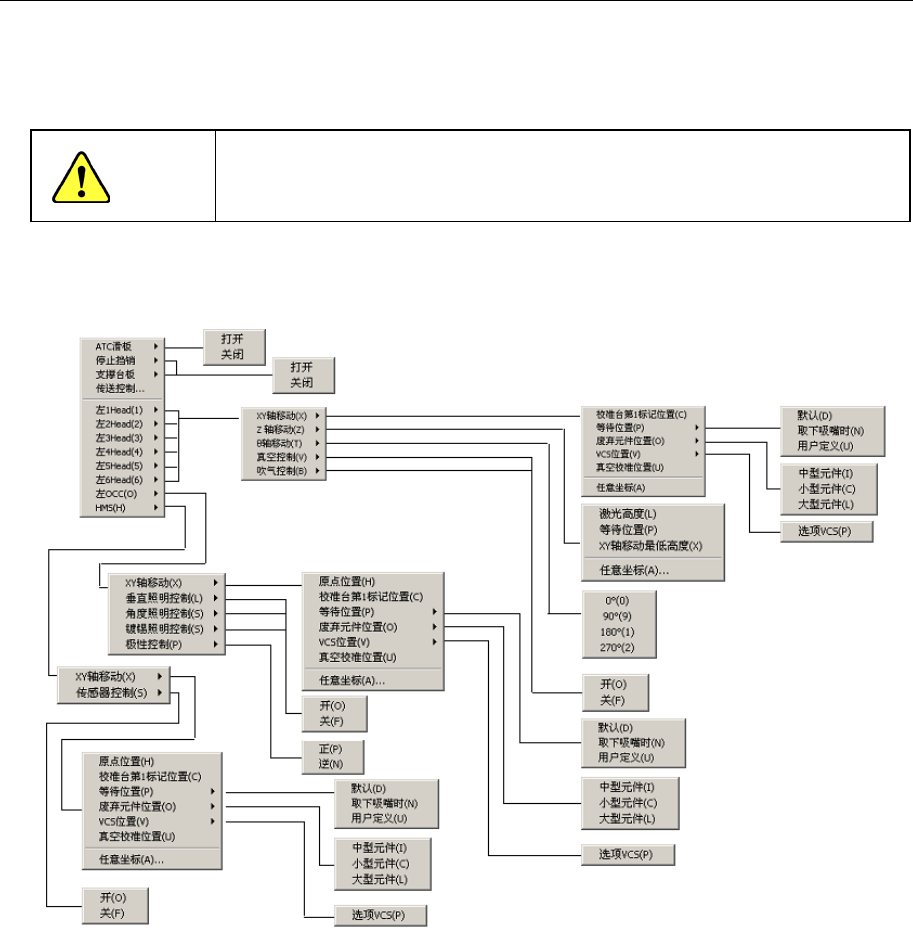

图 7-3-1 贴片头控制菜单

警告
