第 2 部 功能详解篇 第 7 章 手动控制
7-13
（4）状态显示
在XY轴坐标、照明的开/关控制结束时显示。

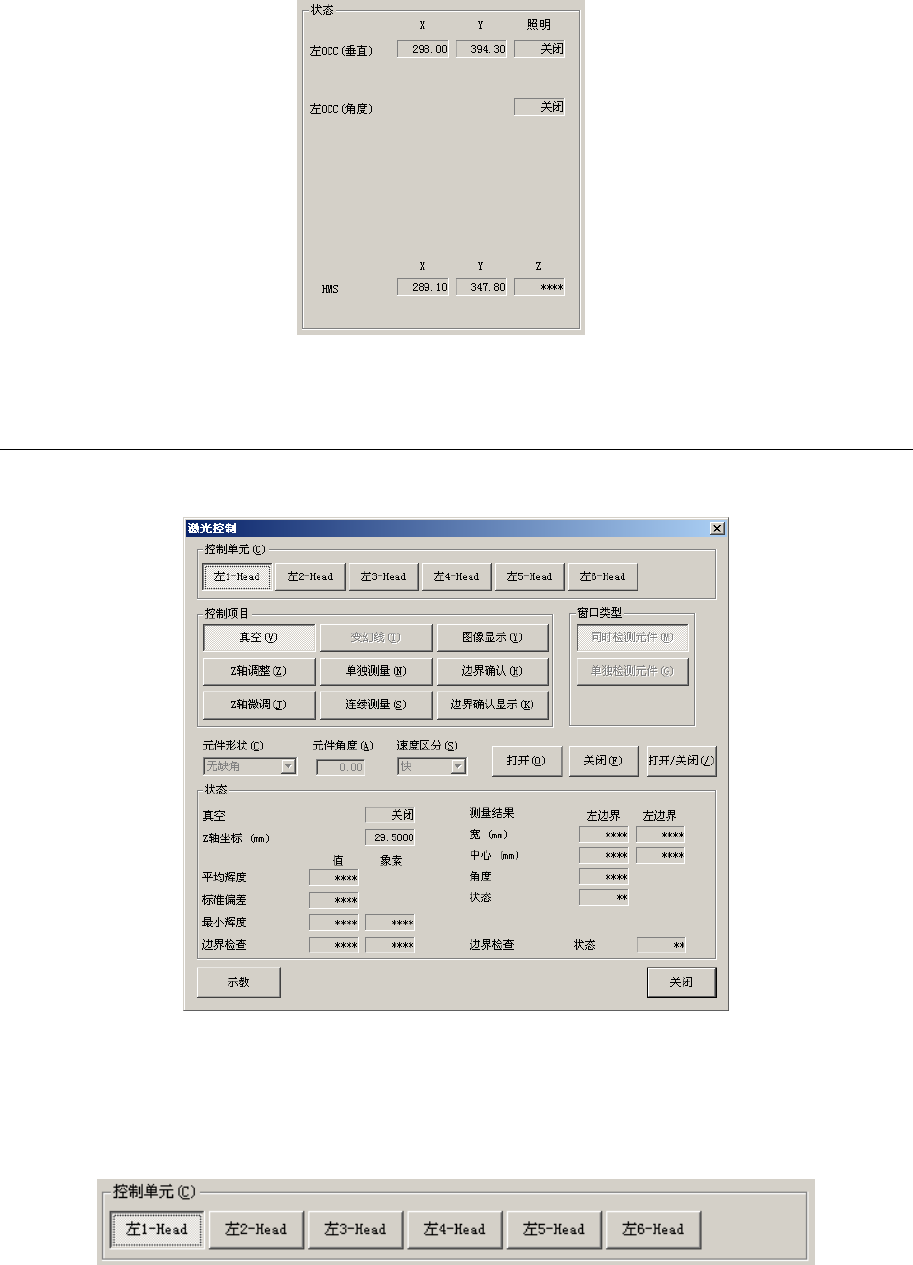

图 7-4-1-2-3 状态显示画面
7-4-1-3 激光控制
从菜单栏中选择「控制（C）」→「Head(H)」→「激光控制(L)」或选择命令按钮的「激光
控制」，则显示如下的激光控制画面。
图 7-4-1-3-1 激光控制画面
(1) 控制单元
用按钮来选择控制对象单元。
不受机器设置的“使用单元”设置的影响。(也可以选择不使用的单元)
图 7-4-1-3-2 控制单元
第 2 部 功能详解篇 第 7 章 手动控制
7-14
（2）元件形状
测量 SWEEP 时，请从激光识别用的元件形状复选框中选择。
选择测量 SWEEP 以外的控制项目，不能进行测量。
按〔Alt〕＋〔↓〕时，则显示如下一览表。
图 7-4-1-3-3 元件形状复选框
表 7-4-1-3-1 元件形状
元件形状
动作
无缺角 根据测量数据检测出 4 个顶点，进行位置偏差、角度偏差的计算、校正。
对于无缺角，近似四边形形状的元件，可设置此种元件形状。
有缺角 根据测量数据检测出 5～8
个顶点，进行位置偏差、角度偏差的计算、校正。
元件中只要有 1 个缺角，以及 QFP 等在激光测量位置有引脚的元件，可设
置此种元件形状。
PLCC 根据测量数据检测出 8 个顶点，使用其中 4 个点进行位置偏差、角度偏差
的计算、校正。是 PLCC 专用的元件形状。
圆筒 根据测量的数据，计算和校正位置偏差。角度偏差被忽略，测量结果必为
0°。用于没有角的圆筒元件等。
相当于编辑生产程序时设置元件形状为圆筒。
灵活 从测量数据中抽出在 X、Y 方向上能构成元件幅度最小的附近 8 个点，计
算·校正位置偏差、角度偏差后，进行贴片。
第 2 部 功能详解篇 第 7 章 手动控制
7-15
灵活 2
根据测量结果，检出元件的左右对称轴，从该轴取得元件的中心坐标、
及角度偏差量，进行校正贴片。元件尺寸，根据上述计算测量出的角度
偏差量，以实际的元件角度 0°为基础，把测量结果中最大的幅度判断
为 X、Y 。
灵活 3
用元件的最小幅度附近的数据计算 XY 的幅度、位移量。从元件的 X 方向的
1 边的倾斜取得角度。
不设置 根据吸取姿势按贴片角度转动并贴片。
