第 2 部 功能详解篇 第 7 章 手动控制
7-14
（2）元件形状
测量 SWEEP 时，请从激光识别用的元件形状复选框中选择。
选择测量 SWEEP 以外的控制项目，不能进行测量。
按〔Alt〕＋〔↓〕时，则显示如下一览表。

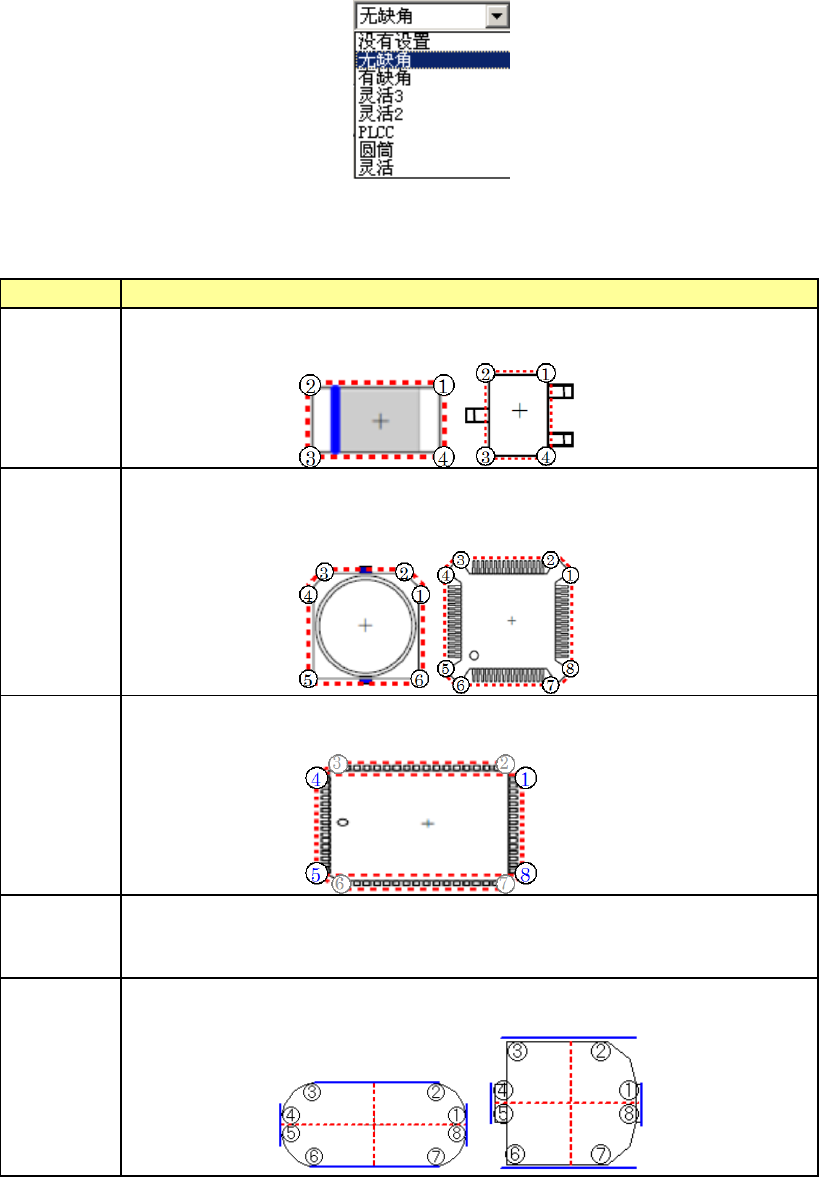

图 7-4-1-3-3 元件形状复选框
表 7-4-1-3-1 元件形状
元件形状
动作
无缺角 根据测量数据检测出 4 个顶点，进行位置偏差、角度偏差的计算、校正。
对于无缺角，近似四边形形状的元件，可设置此种元件形状。
有缺角 根据测量数据检测出 5～8
个顶点，进行位置偏差、角度偏差的计算、校正。
元件中只要有 1 个缺角，以及 QFP 等在激光测量位置有引脚的元件，可设
置此种元件形状。
PLCC 根据测量数据检测出 8 个顶点，使用其中 4 个点进行位置偏差、角度偏差
的计算、校正。是 PLCC 专用的元件形状。
圆筒 根据测量的数据，计算和校正位置偏差。角度偏差被忽略，测量结果必为
0°。用于没有角的圆筒元件等。
相当于编辑生产程序时设置元件形状为圆筒。
灵活 从测量数据中抽出在 X、Y 方向上能构成元件幅度最小的附近 8 个点，计
算·校正位置偏差、角度偏差后，进行贴片。
第 2 部 功能详解篇 第 7 章 手动控制
7-15

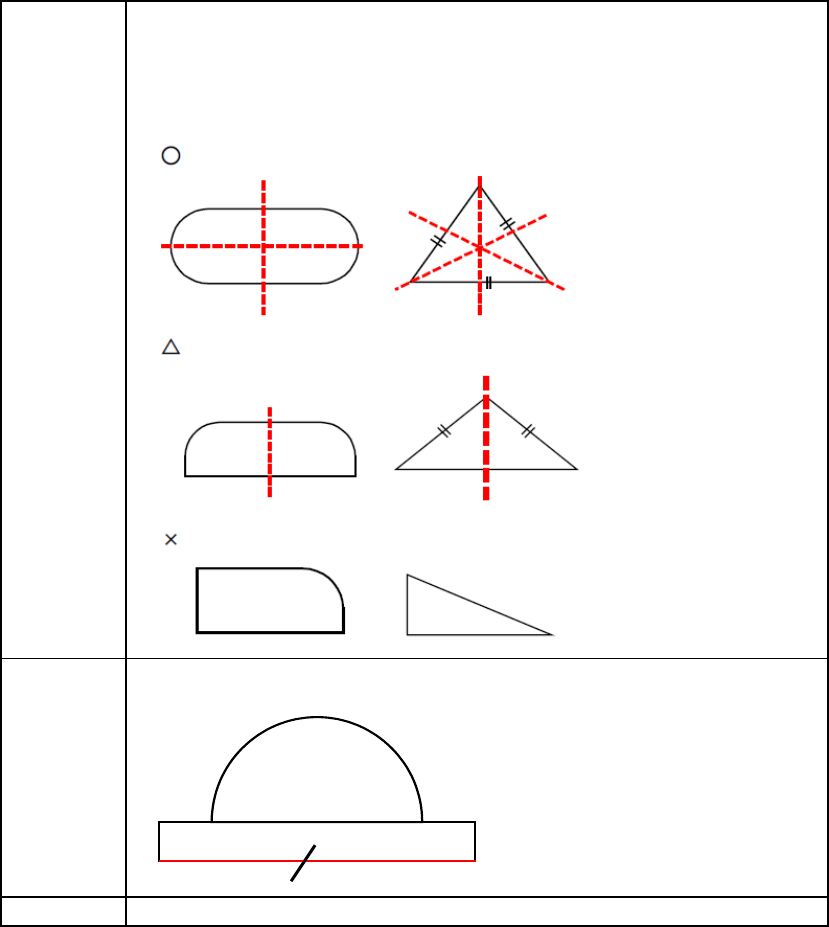

灵活 2
根据测量结果，检出元件的左右对称轴，从该轴取得元件的中心坐标、
及角度偏差量，进行校正贴片。元件尺寸，根据上述计算测量出的角度
偏差量，以实际的元件角度 0°为基础，把测量结果中最大的幅度判断
为 X、Y 。
灵活 3
用元件的最小幅度附近的数据计算 XY 的幅度、位移量。从元件的 X 方向的
1 边的倾斜取得角度。
不设置 根据吸取姿势按贴片角度转动并贴片。
第 2 部 功能详解篇 第 7 章 手动控制
7-16
（3）控制项目
通过按钮选择控制项目。

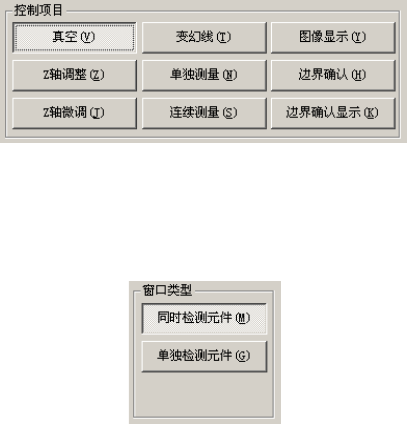

图 7-4-1-3-4 控制项目
（4）窗口类型
按下按钮，选择测量时的窗口类型。
在控制项目中选择“测量（ONCE）”、“测量（SWEEP）”以外的项目时，不能设置。
同时检测元件：设置的窗口尺寸范围，必须可容纳同时测量多个贴片头的元件。
（这些贴片头的吸嘴旋转中心±7.5mm）
若要测量比该窗口尺寸更大的大型元件，请指定单独测量元件。
单独检测元件：设置的激光测量的窗口尺寸范围，必须可容纳最大尺寸的元件。
指定测量单独元件时，也使用其他贴片头的测量领域（窗口）。因此，其
他贴片头下降到激光的高度时，可能造成测量失败。测量前，务必检查，
确认其他贴片头没有降到激光测量的高度。
(5) 控制按钮
用控制按钮来执行控制。
控制按钮的显示因控制项目而异。
在控制结束时更新状态显示。
1) 真空
控制所选贴片头真空的开/关。
选中控制项目的“真空”时，选择[开(O)]按钮、[关(F)]按钮、[开/关(／)]按钮或按
[F3]键、[F4]键、[F5]键进行控制。
2) Z 轴调整
对所选贴片头的Z轴坐标进行控制。
吸嘴吸取元件等时使用。
选中控制项目的“Z轴调整”时，选择[上(U)]按钮、[下(D)]按钮、[上/下(／)]按钮
或按[F3]键、[F4]键、[F5]键进行控制。
