第 2 部 功能详解篇 第 7 章 手动控制
7-16
（3）控制项目
通过按钮选择控制项目。
图 7-4-1-3-4 控制项目
（4）窗口类型
按下按钮，选择测量时的窗口类型。
在控制项目中选择“测量（ONCE）”、“测量（SWEEP）”以外的项目时，不能设置。
同时检测元件：设置的窗口尺寸范围，必须可容纳同时测量多个贴片头的元件。
（这些贴片头的吸嘴旋转中心±7.5mm）
若要测量比该窗口尺寸更大的大型元件，请指定单独测量元件。
单独检测元件：设置的激光测量的窗口尺寸范围，必须可容纳最大尺寸的元件。
指定测量单独元件时，也使用其他贴片头的测量领域（窗口）。因此，其
他贴片头下降到激光的高度时，可能造成测量失败。测量前，务必检查，
确认其他贴片头没有降到激光测量的高度。
(5) 控制按钮
用控制按钮来执行控制。
控制按钮的显示因控制项目而异。
在控制结束时更新状态显示。
1) 真空
控制所选贴片头真空的开/关。
选中控制项目的“真空”时，选择[开(O)]按钮、[关(F)]按钮、[开/关(／)]按钮或按
[F3]键、[F4]键、[F5]键进行控制。
2) Z 轴调整
对所选贴片头的Z轴坐标进行控制。
吸嘴吸取元件等时使用。
选中控制项目的“Z轴调整”时，选择[上(U)]按钮、[下(D)]按钮、[上/下(／)]按钮
或按[F3]键、[F4]键、[F5]键进行控制。
第 2 部 功能详解篇 第 7 章 手动控制
7-17
3) Z 轴微调
对所选贴片头的Z轴坐标进行控制。
将吸取元件移动到激光测量高度时使用。
选中控制项目的“Z轴微调”时，选择[上(U)]按钮、[下(D)]按钮、[LA面(／)]按钮或
按[F3]键、[F4]键、[F5]键进行控制。
4) 变幻线
下列“变换线图（纹条图）”，是通过激光
单元测量(SWEEP)取得的数据所显示的元件
轮廓图。
变换线可显示的元件为方形芯片、方形芯片
（LED）、圆筒形芯片、SOT。
选中控制项目“变换线”时，可选择[执行
(E)]按钮，或按[F3]键控制。

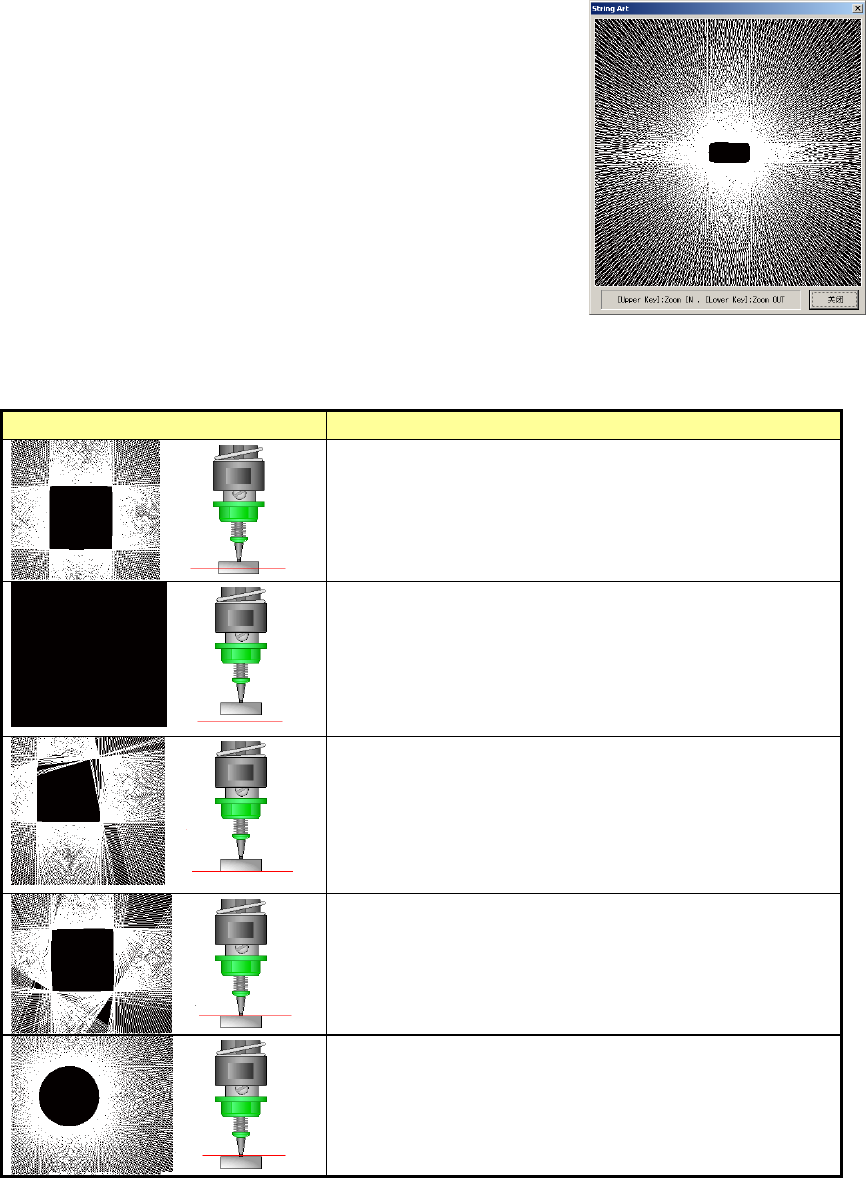

图 7-4-1-3-5 变换线显示对话框
下面具体说明变换线有关情况。
表 7-4-1-3-2 变换线示例
变换线和激光高度
说明
激光高度适当。取得的元件形状正确。取得形状后，激光
传感返回 SWEEP 识别结果。
元件上没有激光面，因得不到任何一个边界数据，无法描
绘变换线，画面呈黑色。激光传感 SWEEP 失败，返回信息
为无元件错误。
激光高度在元件下面附近时，激光面遮盖不全，有些边界
数据没有取得，变换线形状变形，激光传感 SWEEP 识别失
败，返回错误信息。
激光高度在元件上面和吸嘴边界边缘时，同上面情况一
样，有的地方激光面遮盖不全，出现 SWEEP 失败。
激光高度只达到吸嘴尖端而未达到元件时，变换线显示出
吸嘴尖端的形状。
第 2 部 功能详解篇 第 7 章 手动控制
7-18
5) 测量(ONCE)
对所选的贴片头进行激光测量(ONCE)。
ONCE具有获得当前传感器拍摄的阴影信息的功能。测量结果显示在“状态”中。
(参见图7-4-1-3-1)
在选中控制项目的“测量(ONCE)”状态下，选择[执行(E)]按钮、或按[F3]键、[F5]
键进行控制。
若是选择“LA面(Ｌ)”按钮，会移动到该贴片头的前端（元件已被吸取时则在元件下
面）的高度。
6) 测量(SWEEP)
对所选择的贴片头进行激光测量(SWEEP)。
SWEEP具有在检测区域内旋转对象物体，计算出元件的吸取偏移、角度偏移、尺寸的功
能。激光单元根据“元件形状”复选框指定的元件形状，对取得的数据进行分析，计
算所测量的结果。
测量结果在状态中显示。(参见图7-4-1-3-1)
选中控制项目的“测量(SWEEP)”时，选择[执行(E)]按钮、或按下[F3]键进行控制。
若是选择“LA 面(L)
”按钮，会移动到该贴片头前端（元件已被吸取时则在元件下面）
的高度。
7) 图像显示
显示所选贴片头的激光传感器的图像数据。
请将贴片头或吸嘴移动到比激光面更上方的位置后再进行。
在选中控制项目“图像显示”时，选择[执行(E)]按钮或按下[F3]键控制。
请确认激光水平值分布均匀。
若有急剧下降处，或数值极低的情况，可能是激光脏污，请清扫激光面。否则元件端
面遇到激光水平值下降位置时会导致定心不稳、激光识别错误。

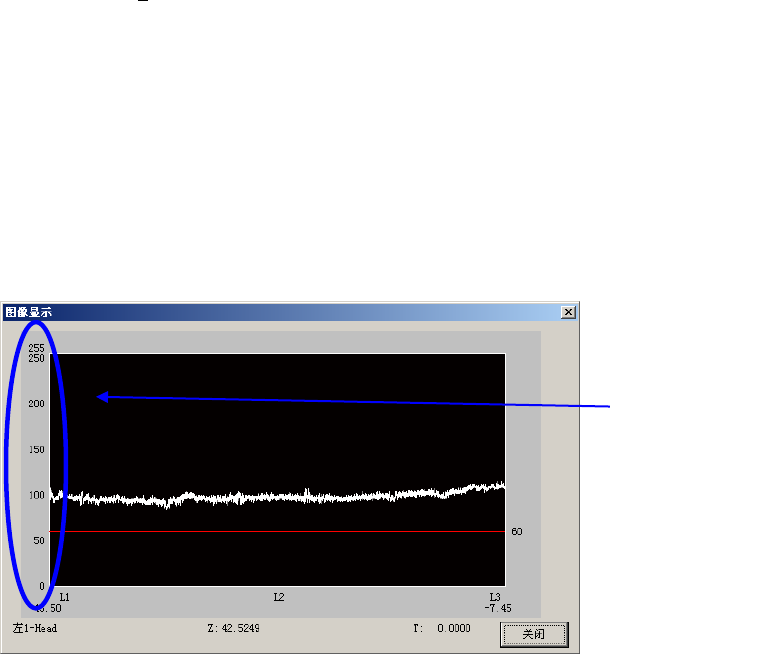

图 7-4-1-3-6 图像显示例
※ 激光水平值：受光部接收从发光部发出的光的明亮度用数值 0(暗)～255(亮)表示。因此，
有脏污等时水平值会下降。
激光水平值
