第 2 部 功能详解篇 第 7 章 手动控制
7-17
3) Z 轴微调
对所选贴片头的Z轴坐标进行控制。
将吸取元件移动到激光测量高度时使用。
选中控制项目的“Z轴微调”时，选择[上(U)]按钮、[下(D)]按钮、[LA面(／)]按钮或
按[F3]键、[F4]键、[F5]键进行控制。
4) 变幻线
下列“变换线图（纹条图）”，是通过激光
单元测量(SWEEP)取得的数据所显示的元件
轮廓图。
变换线可显示的元件为方形芯片、方形芯片
（LED）、圆筒形芯片、SOT。
选中控制项目“变换线”时，可选择[执行
(E)]按钮，或按[F3]键控制。
图 7-4-1-3-5 变换线显示对话框
下面具体说明变换线有关情况。
表 7-4-1-3-2 变换线示例
变换线和激光高度
说明
激光高度适当。取得的元件形状正确。取得形状后，激光
传感返回 SWEEP 识别结果。
元件上没有激光面，因得不到任何一个边界数据，无法描
绘变换线，画面呈黑色。激光传感 SWEEP 失败，返回信息
为无元件错误。
激光高度在元件下面附近时，激光面遮盖不全，有些边界
数据没有取得，变换线形状变形，激光传感 SWEEP 识别失
败，返回错误信息。
激光高度在元件上面和吸嘴边界边缘时，同上面情况一
样，有的地方激光面遮盖不全，出现 SWEEP 失败。
激光高度只达到吸嘴尖端而未达到元件时，变换线显示出
吸嘴尖端的形状。
第 2 部 功能详解篇 第 7 章 手动控制
7-18
5) 测量(ONCE)
对所选的贴片头进行激光测量(ONCE)。
ONCE具有获得当前传感器拍摄的阴影信息的功能。测量结果显示在“状态”中。
(参见图7-4-1-3-1)
在选中控制项目的“测量(ONCE)”状态下，选择[执行(E)]按钮、或按[F3]键、[F5]
键进行控制。
若是选择“LA面(Ｌ)”按钮，会移动到该贴片头的前端（元件已被吸取时则在元件下
面）的高度。
6) 测量(SWEEP)
对所选择的贴片头进行激光测量(SWEEP)。
SWEEP具有在检测区域内旋转对象物体，计算出元件的吸取偏移、角度偏移、尺寸的功
能。激光单元根据“元件形状”复选框指定的元件形状，对取得的数据进行分析，计
算所测量的结果。
测量结果在状态中显示。(参见图7-4-1-3-1)
选中控制项目的“测量(SWEEP)”时，选择[执行(E)]按钮、或按下[F3]键进行控制。
若是选择“LA 面(L)
”按钮，会移动到该贴片头前端（元件已被吸取时则在元件下面）
的高度。
7) 图像显示
显示所选贴片头的激光传感器的图像数据。
请将贴片头或吸嘴移动到比激光面更上方的位置后再进行。
在选中控制项目“图像显示”时，选择[执行(E)]按钮或按下[F3]键控制。
请确认激光水平值分布均匀。
若有急剧下降处，或数值极低的情况，可能是激光脏污，请清扫激光面。否则元件端
面遇到激光水平值下降位置时会导致定心不稳、激光识别错误。
图 7-4-1-3-6 图像显示例
※ 激光水平值：受光部接收从发光部发出的光的明亮度用数值 0(暗)～255(亮)表示。因此，
有脏污等时水平值会下降。
激光水平值
第 2 部 功能详解篇 第 7 章 手动控制
7-19
8) 边界检查
对所选贴片头使用激光传感器进行边界检查(检测脏污)。
请将贴片头或吸嘴移动到比激光面更上方的位置后再进行。
在选中控制项目的“边界检查”时，选择[执行(E)]按钮或按下[F3]键进行控制。
9) 边界检查显示
对所选贴片头使用激光传感器对其整体边界进行检查(检测赃污)，显示其数据。
在选中控制项目的“边界检查显示”时，选择[执行(E)]按钮或按下[F3]键进行控制。

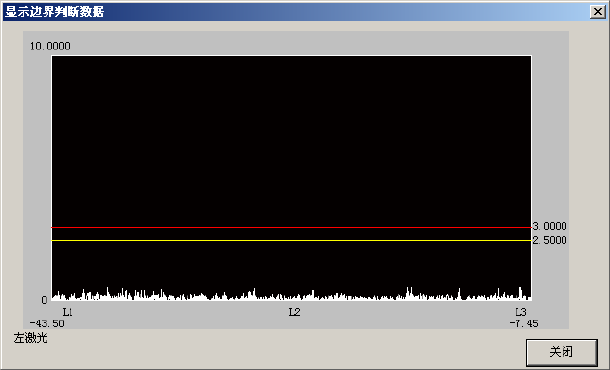

◇执行“边界检查显示”命令时的显示，示例如下。
图 7-4-1-3-7 边界检查显示
“边界检查显示”是在与元件检测相近状态下用激光传感确认的功能。图像检查判断不
出的问题，激光检查可更加准确地判断边界状况的好坏。边界检查的值以量纲为1的数
表示，如果超出红线，元件的端面到达该位置时，定心将变得不稳定。超过红线时，请
进行清扫。
(6) 状态显示
显示控制单元的真空开/关、Z轴坐标、激光测量结果。
■实行边界检查时的结果如下：
平均亮度：显示该贴片头窗口范围内的激光水平平均值。
标准偏差：显示各象素的激光实际水平值与本来的水平值之差的偏差值。该值大，表明激
光可能脏污、或激光单元异常。
最小亮度：显示亮度最低的传感亮度，及其位置。
边界检查：实行边界检查时最高的边界检查值及其位置。
边界检查状态：显示边界检查的实行结果。
状态 1：正常
状态 0：请在边界检查异常、边界检查显示画面上确认激光脏污状况。
