第 2 部 功能详解篇 第 7 章 手动控制
7-26
7-4-4-2 送料器送料针控制
从菜单栏中选择「控制」/「送料装置(F)」/「送料器送料针控制(F)」，则显示如下的送
料器送料针控制画面。

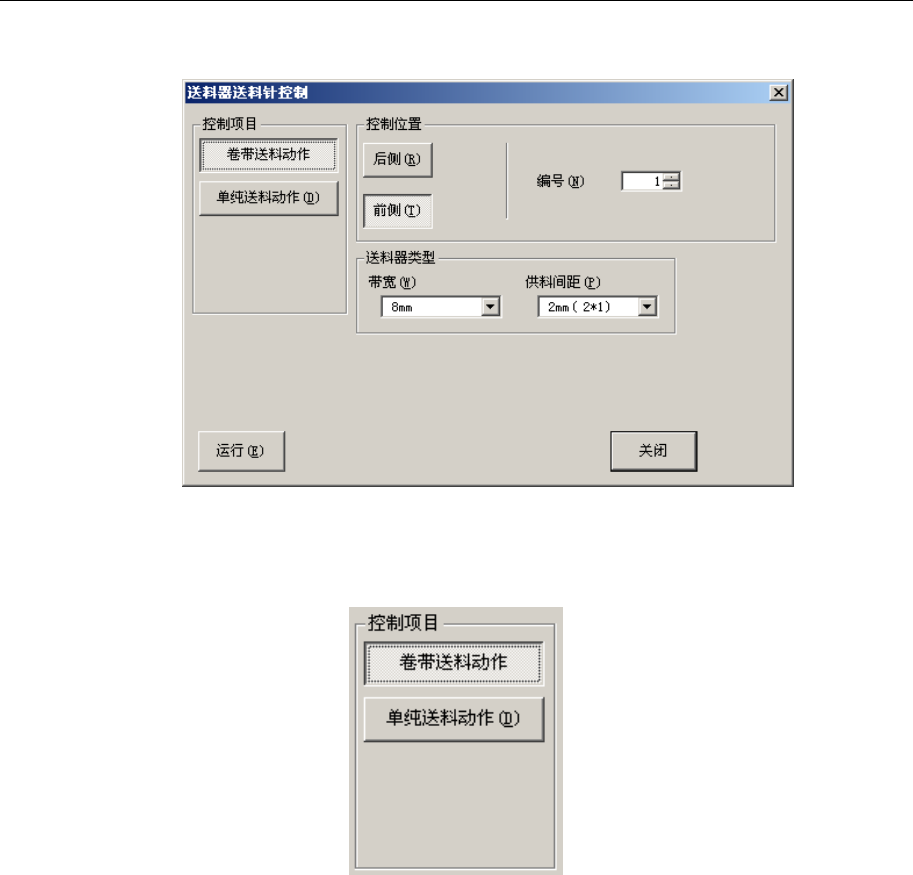

图 7-4-4-2-1 送料器送料针控制
(1)控制项目
用按钮来选择控制项目。
图 7-4-4-2-2 控制项目
第 2 部 功能详解篇 第 7 章 手动控制
7-27
(2) 控制位置
在控制项目中选择了“卷带送料动作”时，可按控制位置(按钮)及编号(编辑框)，选择所
要控制的针的位置。
在控制项目中选择“单纯送料动作”时，可按控制位置 (按钮)，选择要所要控制的针的位
置。

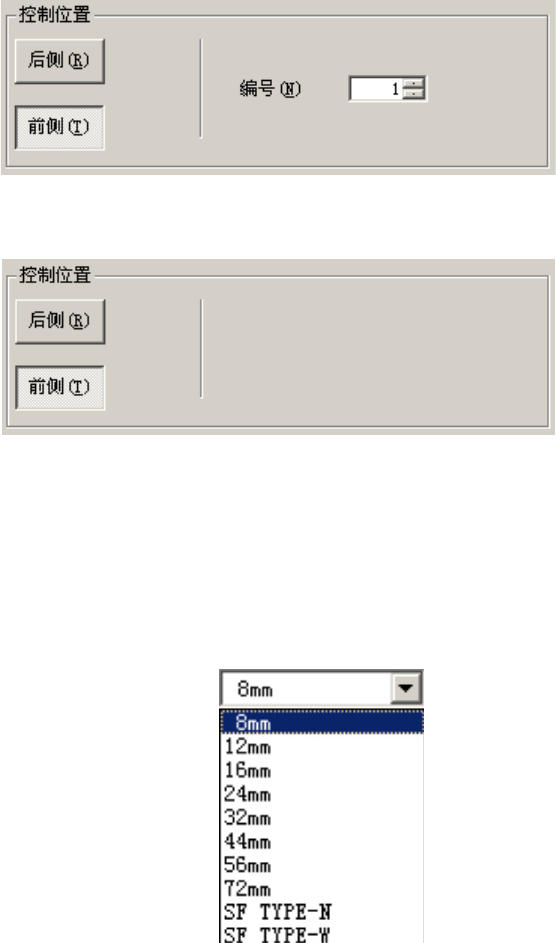

图 7-4-4-2-3 选择卷带送料动作时
图 7-4-4-2-4 选择单纯送料动作时
(3) 送料器的种类
在控制项目中选择了“卷带送料动作”时，要在组合框上选择送料带的宽度和间距。
在控制项目中选择了“单纯送料动作”时，不能设置。

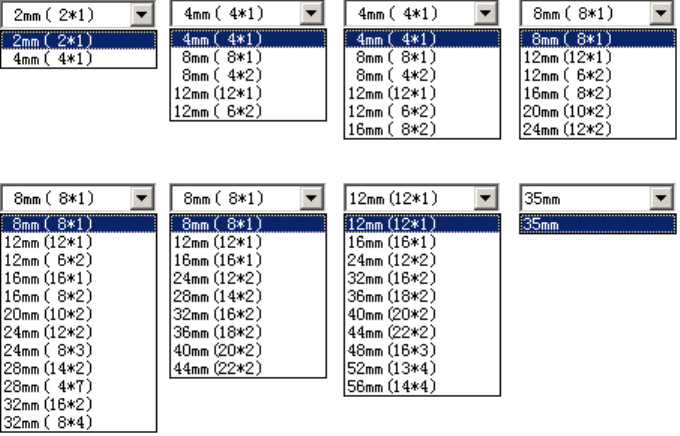

按下[Alt]+[↓]键，可显示如下一览表。
① 卷带的宽度
② 供料间隔
可选择的传送间隔的种类因卷带的宽度而异。
第 2 部 功能详解篇 第 7 章 手动控制
7-28
(4) 控制按钮
用控制按钮来控制项目。
控制按钮的显示因控制项目而异。
1) 卷带送料动作
执行送料带送料动作
·当选中控制项目的“卷带送料动作”时 ，选 择 [运行(E)]按钮或按下[F3]键来进行控制。
2) 单纯送料动作
以送料器台为单位设置送料动作。
·当选中控制项目的“卷带送料动作”时，选择[运行(E)]按钮、[停止(S)]或按[F3]键、
[F4]键来进行控制。
