第 2 部 功能详解篇 第 7 章 手动控制
7-30

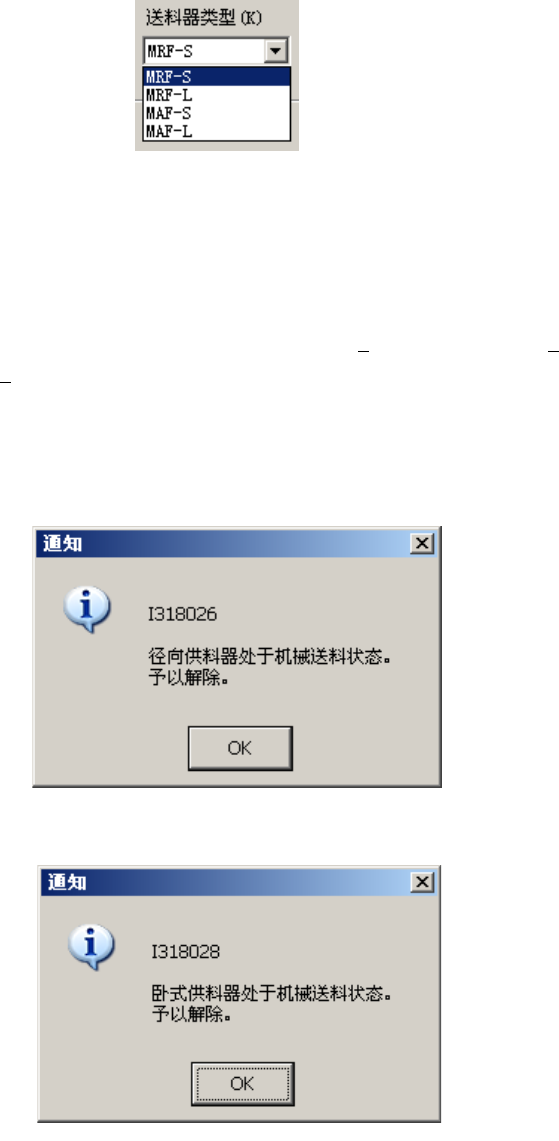

送料器类型，可按［Alt］+［↓］键，显示以下一览表。
图 7-4-4-3-4 送料器类型
(3) 控制按钮
用控制按钮执行控制项目。
1) 卷带送料动作
控制供料器带料的传送、解除动作。
・勾选了控制项目的“卷带送料动作”时，按＜运行（A）＞按钮、＜解除(B)
＞按钮、
＜运行/解除(/)＞按钮，或按［F3］、［F4］、［F5］键进行控制。
*当元件传送到吸取位置上时，请勿进行传送动作。否则会使元件卡住。
处于送料状态下要关闭供料器控制时，会显示解除传送状态的提示信息，请按 OK 按钮解
除传送状态。
a) 径向供料器时
b) 轴向供料器时
第 2 部 功能详解篇 第 7 章 手动控制
7-31
2) 夹紧动作
进行供料器的夹紧、解除动作。
・勾选了控制项目的“夹紧动作”时，选择<运行(A)>按钮、＜解除(B)>按钮、<运行
/
解除(/)>按钮、或按［F3］键、［F4］键、［F5］键进行控制。
※在夹紧状态下，无法执行卷带送料动作。
在夹紧状态下关闭供料器控制时，会显示解除夹紧的提示信息，在按 OK 按钮、解除夹紧后
结束。
a) 径向供料器时
b) 轴向供料器时
第 2 部 功能详解篇 第 7 章 手动控制
7-32
7-4-4-4 圆型供料器控制
从菜单栏选择「控制（C）」/「供应装置（F）」/「圆型供料器控制（F）」，即显示圆型
供料器控制画面。圆型供料器控制，可进行三段式圆型供料器的控制。显示的画面根据 M/C
而不同。
1）M/C RevD 之前时
图 7-4-4-4-1 圆型供料器控制（M/C RevD 以前）
(1) 控制项目
用按钮选择控制项目。
马达控制可使圆型（盘）震动，进行元件的供应动作。
吹气控制吹气，以免元件供应时卡住。
图 7-4-4-3-2 控制项目
