第 2 部 功能详解篇 第 7 章 手动控制
7-34
2）M/C RevE 以后时

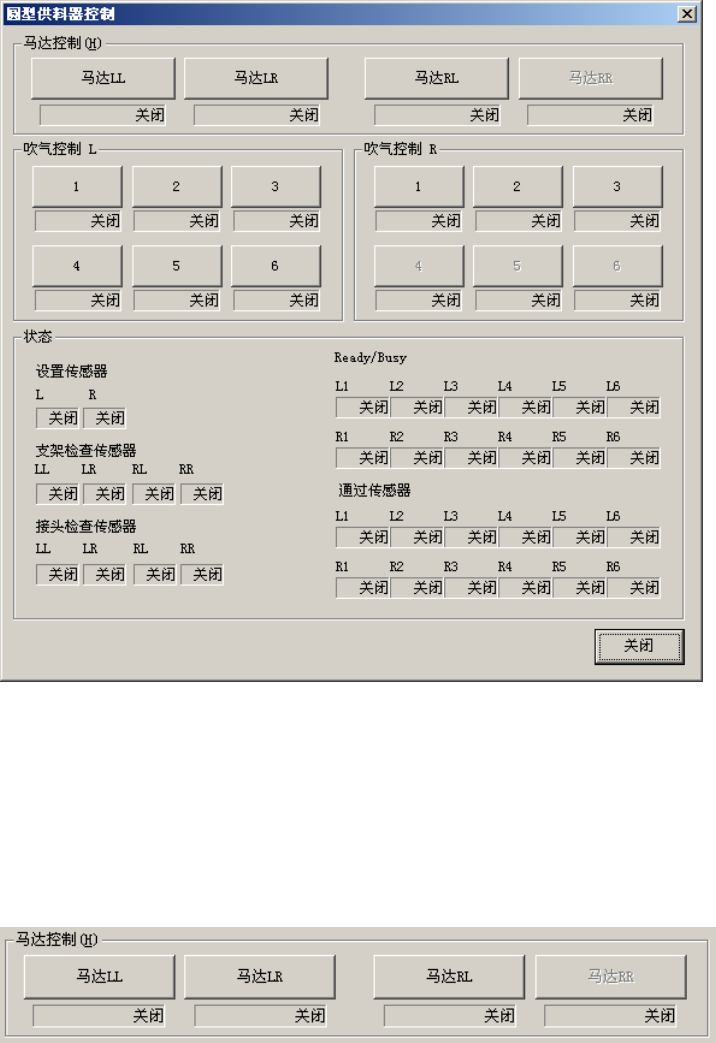

图 7-4-4-4-5 圆型供料器控制（M/C RevE 以后）
(1) 马达控制
进行圆型供料器的马达 ON/OFF 控制。
・按下要控制的马达的按钮进行控制。
・状态显示，会在控制完成时更新。
图7-4-4-4-6 马达控制
第 2 部 功能详解篇 第 7 章 手动控制
7-35

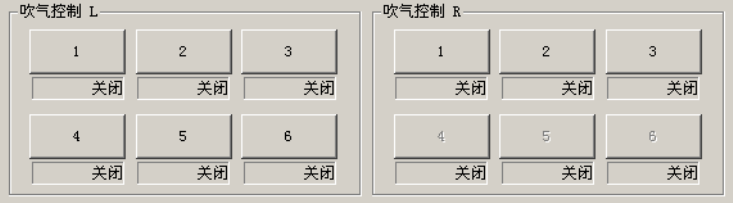

(2) 吹气控制
进行圆型供料器的吹气 ON/OFF 控制。
・按下要控制的马达通道号的按钮进行控制。
・状态显示，会在控制完成时更新。
图
7-4-4-4-7
吹气控制
(3) 显示状态
通过ON/OFF显示各传感器的状态。
第 2 部 功能详解篇 第 7 章 手动控制
7-36

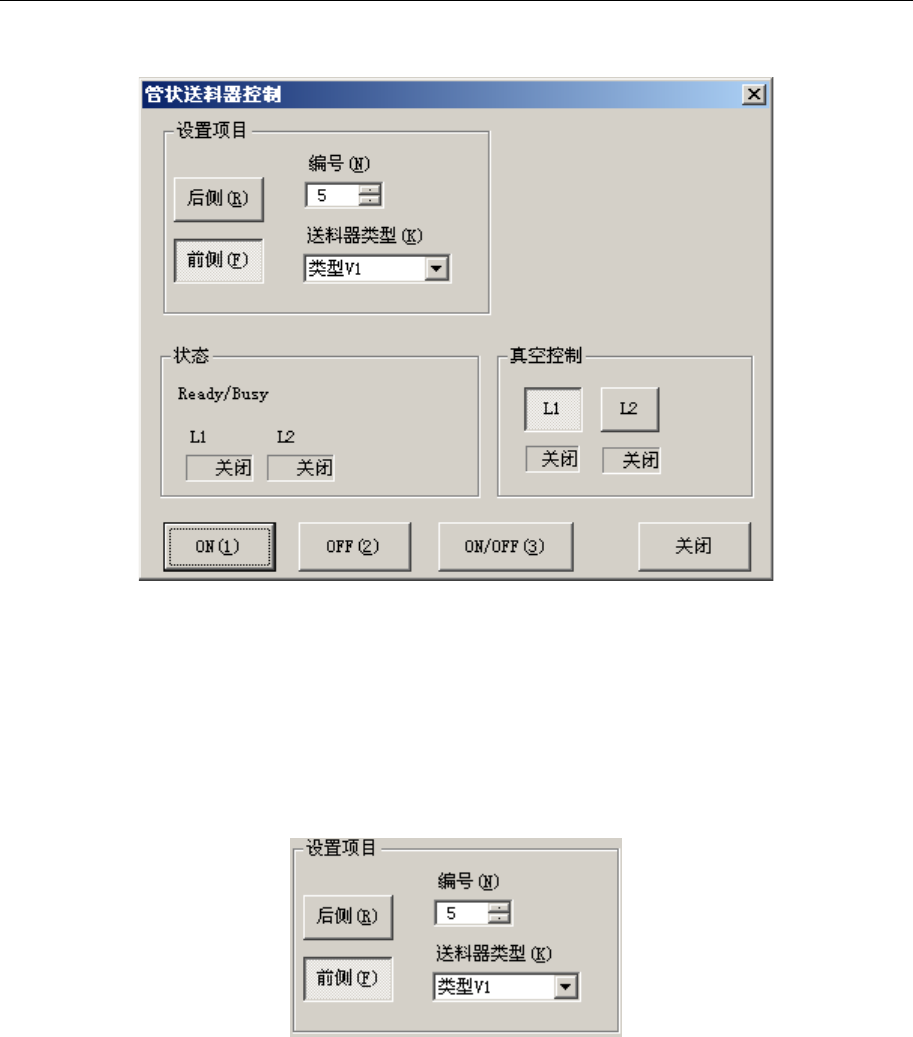

7-4-4-5 管状送料器控制
从菜单栏选择「控制（C）」/「供应装置（F）」/「管状送料器控制（S）」，即显示以下
的管状送料器控制画面。
图 7-4-4-5-1 管状送料器控制
管状送料器控制，可进行振动式管状送料器的控制。
(1) 设置项目
选择要控制的送料器之控制侧（按钮）和安装编号（编辑框）。
※送料器类型（下拉框）只能选择「类型V1」。
图 7-4-4-5-2 设置项目
(2) 状态
通过ON/OFF来显示设置项目中指定的振动式管状送料器的传感器状态。
(3) 真空控制
选择要进行控制的通道编号（按钮）。
※在通道编号（按钮）的下面通过ON/OFF来显示真空控制的状态。
