第 2 部 功能详解篇 第 7 章 手动控制
7-38
7-4-5 其他
7-4-5-1 ATC 控制
从菜单栏中选择「控制」/「其他」/「ATC控制(A)」，则显示如下的ATC控制画面。
根据 MS 参数中设置的 ATC 单元，状态显示的 ATC 编号配置会变化。

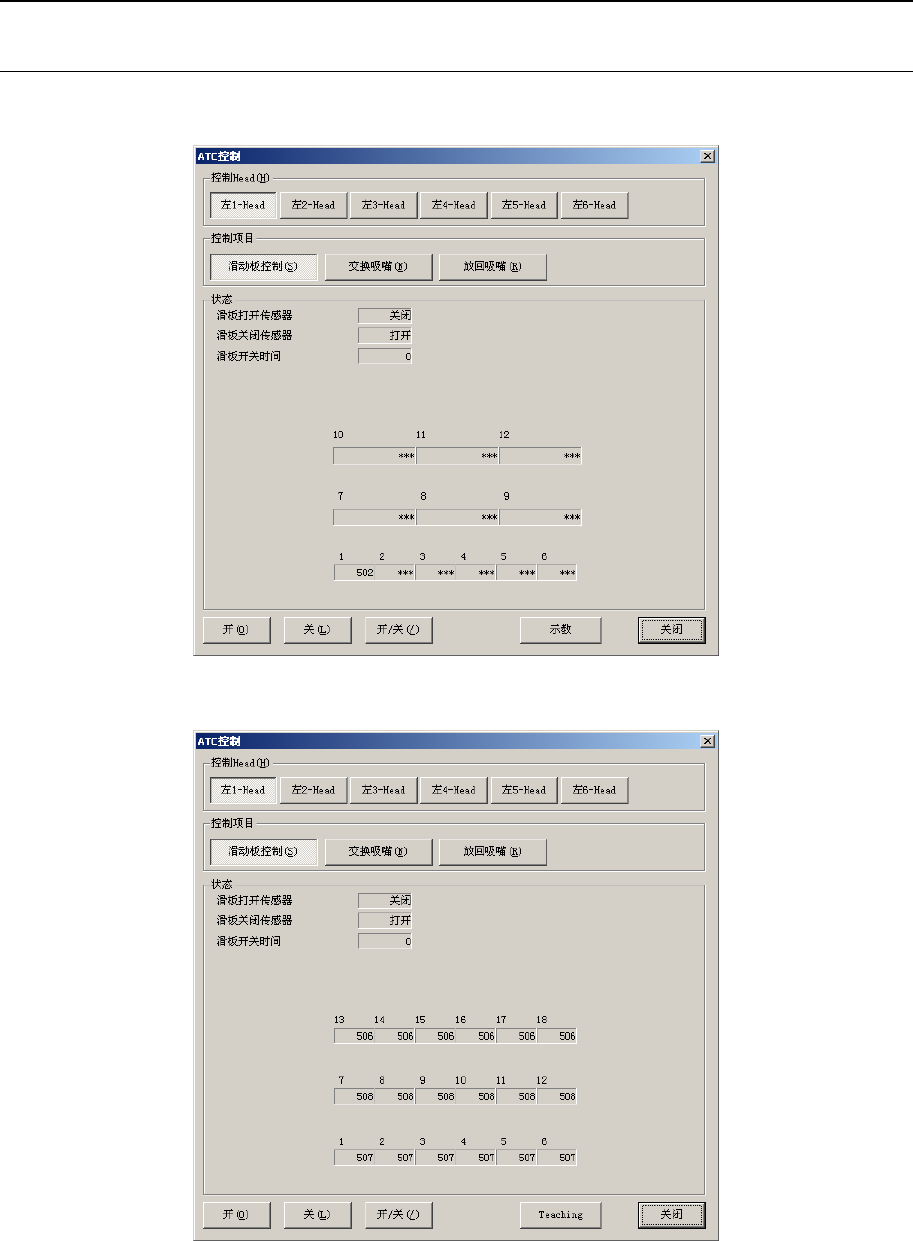

图 7-4-5-1-1 ATC 控制（标准 ATC）
图 7-4-5-1-2 ATC 控制（选项 ATC）
第 2 部 功能详解篇 第 7 章 手动控制
7-39

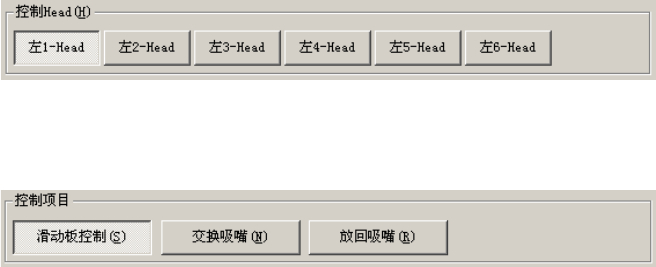

(1) 控制单元
用按钮来选择控制对象单元。
(2) 控制项目
用按钮来选择控制项目。
(3) 控制按钮
用控制按钮来控制项目。控制按钮的显示因控制项目而异。
1) 滑动板控制
控制ATC滑动板的开/关。
在控制项目的“滑动板控制”被选中时，选择[开(O)]按钮、[关(L)]按钮、[开/关(／)]
按钮或按[F3]键、[F4]键、[F5]键来进行控制。
控制结束时，会更新传感器的状态显示。
2) 交换吸嘴
更换吸嘴。
·选中控制项目的“交换吸嘴”时，可用[运行(E)]按钮，或按下[F3]键来进行控制。
·指定的贴片头上带着吸嘴时，应先将吸嘴放回ATC后，再取出指定的吸嘴。
◇ 选择更换吸嘴后，会显示下图的 ATC 编号选择画面。根据 MS 参数中设置的 ATC 单元，ATC
编号配置会变化。
选择“全部选择”按钮为：所有可选择的 ATC 全部选中。
选择“全部取消”按钮为：取消所有的 ATC 选择。
用按钮选择要更换吸嘴的 ATC 编号，按下[OK]按钮，即可更换选中的 ATC 编号的吸嘴。
第 2 部 功能详解篇 第 7 章 手动控制
7-40

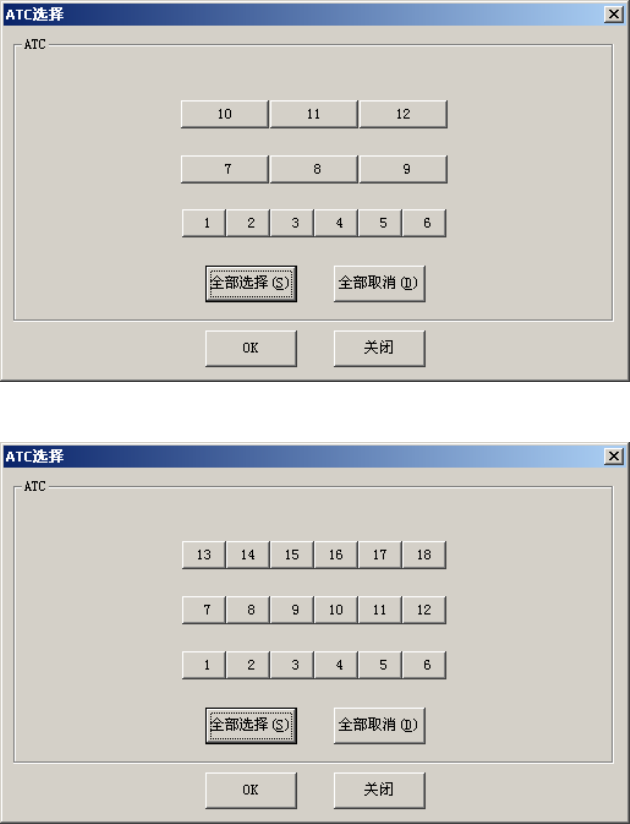

图 7-4-5-1-3 选择 ATC 编号（标准）
图 7-4-5-1-4 选择 ATC 编号（选项）
吸嘴被正常安装后，会在“状态”的 ATC 编号上出现贴片头标记(“L1”、 … 、“ L6”)。
·在ATC编号下方显示吸嘴编号。
·在控制结束时更新状态显示。
在吸嘴更换过程中按下<STOP>开关时，会显示询问要求确认是否中断。
选择[是]为结束。
选择[否]为继续。
3) 放回吸嘴
将吸嘴放回到ATC。
选中控制项目的“放回吸嘴”时，用[执行(E)]按钮，或按 [F3]键进行控制。
(4)状态显示
在控制结束时会显示各单元的状态。
