第 2 部 功能详解篇 第 7 章 手动控制
7-40
图 7-4-5-1-3 选择 ATC 编号（标准）
图 7-4-5-1-4 选择 ATC 编号（选项）
吸嘴被正常安装后，会在“状态”的 ATC 编号上出现贴片头标记(“L1”、 … 、“ L6”)。
·在ATC编号下方显示吸嘴编号。
·在控制结束时更新状态显示。
在吸嘴更换过程中按下<STOP>开关时，会显示询问要求确认是否中断。
选择[是]为结束。
选择[否]为继续。
3) 放回吸嘴
将吸嘴放回到ATC。
选中控制项目的“放回吸嘴”时，用[执行(E)]按钮，或按 [F3]键进行控制。
(4)状态显示
在控制结束时会显示各单元的状态。
第 2 部 功能详解篇 第 7 章 手动控制
7-41

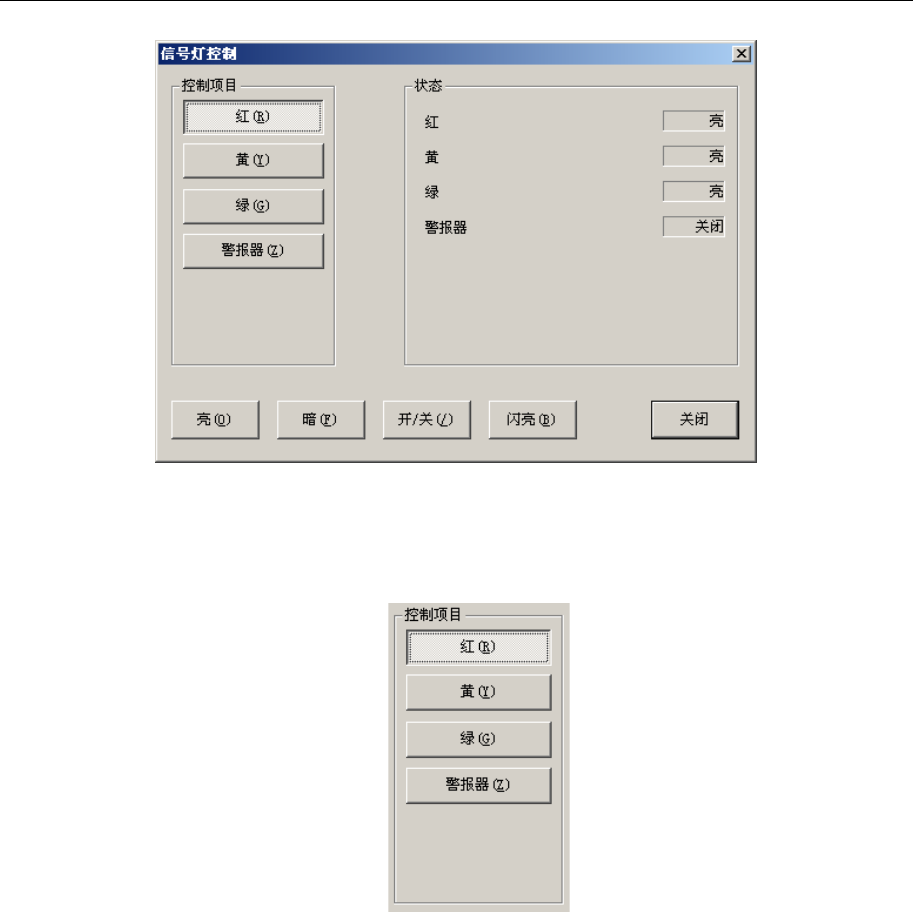

7-4-5-2 信号灯控制
从菜单栏中选择「控制」/「其他」/「信号灯控制(S)」，则显示如下的信号灯控制画面。
图 7-4-5-2-1 信号灯控制
(1) 控制项目
用按钮来选择控制项目。
图 7-4-5-2-2 控制项目
(2) 控制按钮
用控制按钮来执行控制项目。
控制按钮的显示因控制项目而异。
选择控制项目后，再选择<亮(O)>按钮、<暗(F)>按钮、<开/关(／)>按钮、<闪亮(B)>或按
下[F3]键、[F4]键、[F5]键来进行控制。
当蜂鸣器被选中时，按<ON(O)>、<OFF(F)>、<ON/OFF(／)>按钮来进行控制。
(3) 状态显示
在控制结束时会显示各单元的状态。
第 2 部 功能详解篇 第 7 章 手动控制
7-42

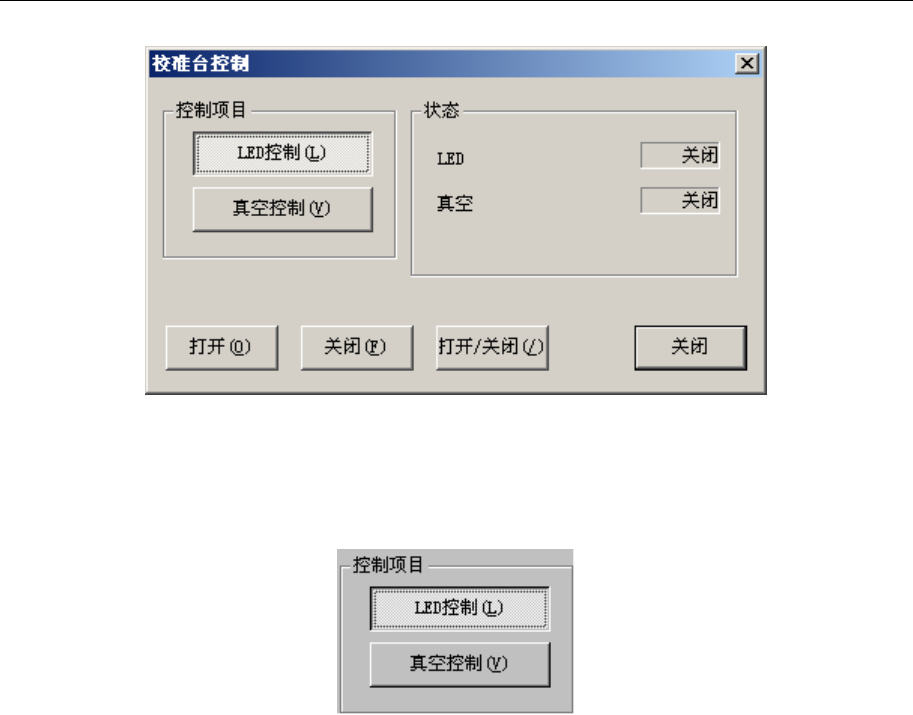

7-4-5-3 校准台控制
从菜单栏中选择「控制」/「其他」/「校准台控制」，则显示如下的校准台控制画面。
图 7-4-5-3-1 校准台控制
(1) 控制项目
用按钮来选择控制项目。
图 7-4-5-3-2 控制项目
(2) 控制按钮
控制LED与真空的ON/OFF。
用控制按钮来执行控制项目。
控制按钮的显示因控制项目而异。
·选择控制项目后，再选择<打开(O)>按钮、<关闭(F)>按钮、<打开/关闭(／)>按钮或按[F
3]键、[F4]键、[F5]键来进行控制。
(3) 状态显示
在控制结束时会显示各单元的状态。
