第 1 部 基本篇 第 1 章 设备概要 1- 51 1-3-2-3 鼠标器 主机的标准装备 带有鼠标 器。 图 1-3-2- 3 鼠标概况图 1-3-2-4 触摸屏 可进行触摸屏操 作。 设置按下触摸屏 时的蜂鸣 音 ON/OFF 请参见以下 “LCD 屏幕的调 整（蜂鸣音 的设置） ” 方法。 初始设置为 ON 。 图 1-3-2- 4 触摸屏概况图 左按钮 右按钮 画面滚动轮
第 1 部 基本篇 第 1 章 设备概要
1-50
表
1-3-2-2 HOD
键一览表
键名
功
能
HMS
·
通过高度传感器来获得吸取高度。
(
如选中
,LED
将点亮。
)
HEAD
·
用贴片头进行示教时使用。
(
如选中
,LED
将点亮。
)
CAMERA
·用 OCC 进行示教时使用。
(
如选中
,LED
将点亮。
)
VACUUM
·示教真空压力时使用。
(
如选中
,LED
将点亮。
)
F1
·选择其他移动位置，或指定示教点数等。
F2
F3
F4
No
·
选择轴时，上下按钮，选择所需要的轴号。
选择液晶屏上显示的轴号。
DEV．NAME
·选择设备时, 上下按钮，选择所需要的设备编号。
指定显示于液晶屏上的设备编号。
-X+Y
<
选择
XY
时
>
用于向箭头方向移动
XY
轴。
<
选择
CAMERA
时
>
用于向箭头方向移动光标。
+Z+Y
<
选择
XY
时
>
用于向箭头方向移动
XY
轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
<
选择
Z
轴时
>
用于向箭头方向移动
Z
轴。
+X+Y
<
选择
XY
时
>
用于向箭头方向移动
XY
轴。
<
选择
CAMERA
时
>
用于按箭头方向移动光标。
-θ-X
<
选择
XY
时
>
用于向箭头方向移动
XY
轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
<选择 θ 轴时> 用于向任意角度移动 θ 轴。
FAST
用于高速移动轴时。
(
如选中
,LED
将被点亮。
)
+θ+X
<选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
<
选择
θ
轴时
>
用于向任意角度移动
θ
轴。
-X-Y
<
选择
XY
时
>
用于向箭头方向移动
XY
轴。
<
选择
CAMERA
时
>
用于向箭头方向移动光标。
-Z-Y
<
选择
XY
时
>
用于向箭头方向移动
XY
轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
<
选择
Z
轴时
>
用于向箭头方向移动
Z
轴。
+X-Y
<选择 XY 时> 用于向箭头方向移动 XY 轴。
<
选择
CAMERA
时
>
用于向箭头方向移动光标。
WINDOW
·
用于将显示于视屏监视器上的光标从十字状态切换到视窗状态。
PREVIOUS
·
用于移动至前一个数据。
PAUSE
·
用于暂停贴片追踪。
CANCEL
·
用于取消示教时输入的数据。
NEXT
·
用于移动至后一个数据。
ENTER
·
用于确定示教时输入的数据。
第 1 部 基本篇 第 1 章 设备概要
1-51

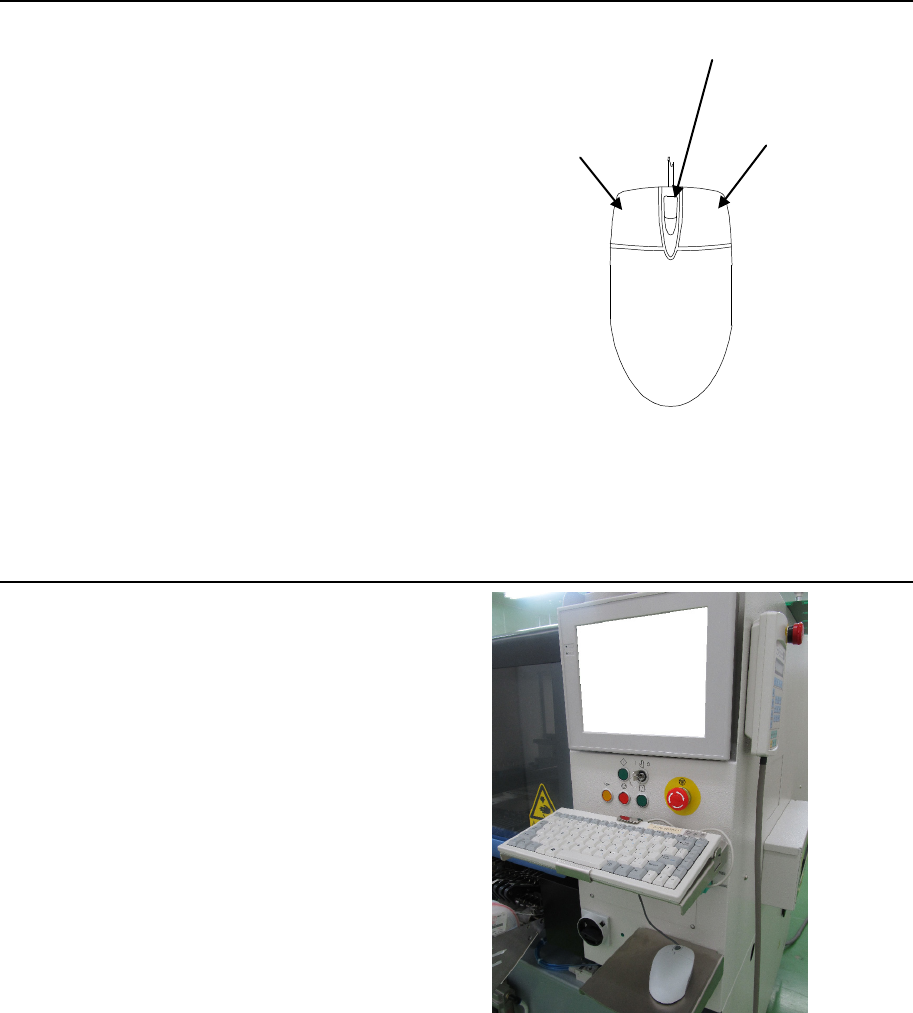

1-3-2-3 鼠标器
主机的标准装备带有鼠标器。
图
1-3-2-3
鼠标概况图
1-3-2-4 触摸屏
可进行触摸屏操作。
设置按下触摸屏时的蜂鸣音 ON/OFF
请参见以下“LCD 屏幕的调整（蜂鸣音
的设置）”方法。
初始设置为ON。
图
1-3-2-4
触摸屏概况图
左按钮
右按钮
画面滚动轮
第 1 部 基本篇 第 1 章 设备概要
1-52
・ LCD 显示器的调整（蜂鸣音的设置）

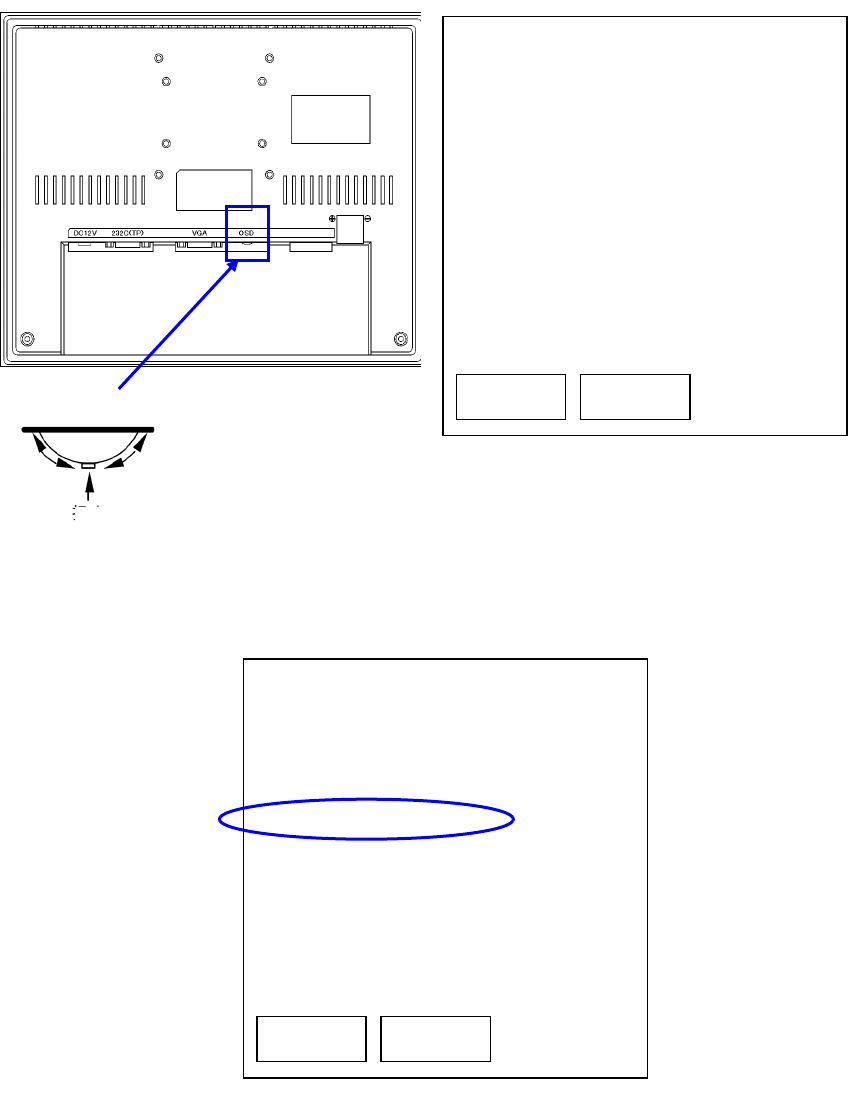

（1）主机软件启动后，请按 LCD 显示器背面的 OSD 开关，显示 OSD 启动画面。
（2）请按 OSD 开关，选择 OSD 画面的『TOUCH PANEL SETUP』， 使 OSD 开关横
向滑动。
OSDスイッチ
OSD
开关
按下
横向滑动
[AD2 V1.0/6]
INPUT SELECT
AUTO ADJUST
AUTO CONTRAST
DISPLAY SETUP
TOUCH PANEL SETUP
RESET
ALL RESET
EXIT
VGA INPUT 800×600
VS 60Hz/HS 37kHz
SELECT
ENTER
[AD2 V1.0/6]
INPUT SELECT
AUTO ADJUST
AUTO CONTRAST
DISPLAY SETUP
TOUCH PANEL SETUP
RESET
ALL RESET
EXIT
VGA INPUT 800×600
VS 60Hz/HS 37kHz
SELECT
ENTER
