第 2 部 功能详解篇 第 9 章 自动校准
9-1
第
9
章
自动校准
用自动校准可对机器的部分基本设置信息(MS参数)进行变更。
接通电源后运行自动校准时，请进行 15 分钟以上预热。
9-1 概要
自动校准的设置项目见下表。
No. 自动校准组 设置内容
1 激光传感器高度 从基板上面所看到的激光高度
2 吸嘴旋转中心 激光传感器确定的吸嘴旋转中心
3 Head 偏差
以 OCC 为准的各 Head 装配位置
激光校正在主机上的安装角度
4 VCS 偏差 VCS 摄像机的安装位置及安装角度
5 真空校准 真空校准值
警告
打开画面时，轴会移动。打开画面之前，请务必确认无人在进行装置内部
的作业。此外，为了避免工伤事故，在运行过程中，切勿将手放入装置内
部，也不要将脸和头靠近装置。
如果设置错误，有可能出现误动作。
在进行设置时，请与本公司商洽后再进行操作。
注意
注意
第 2 部 功能详解篇 第 9 章 自动校准
9-2
9-1-1 启动

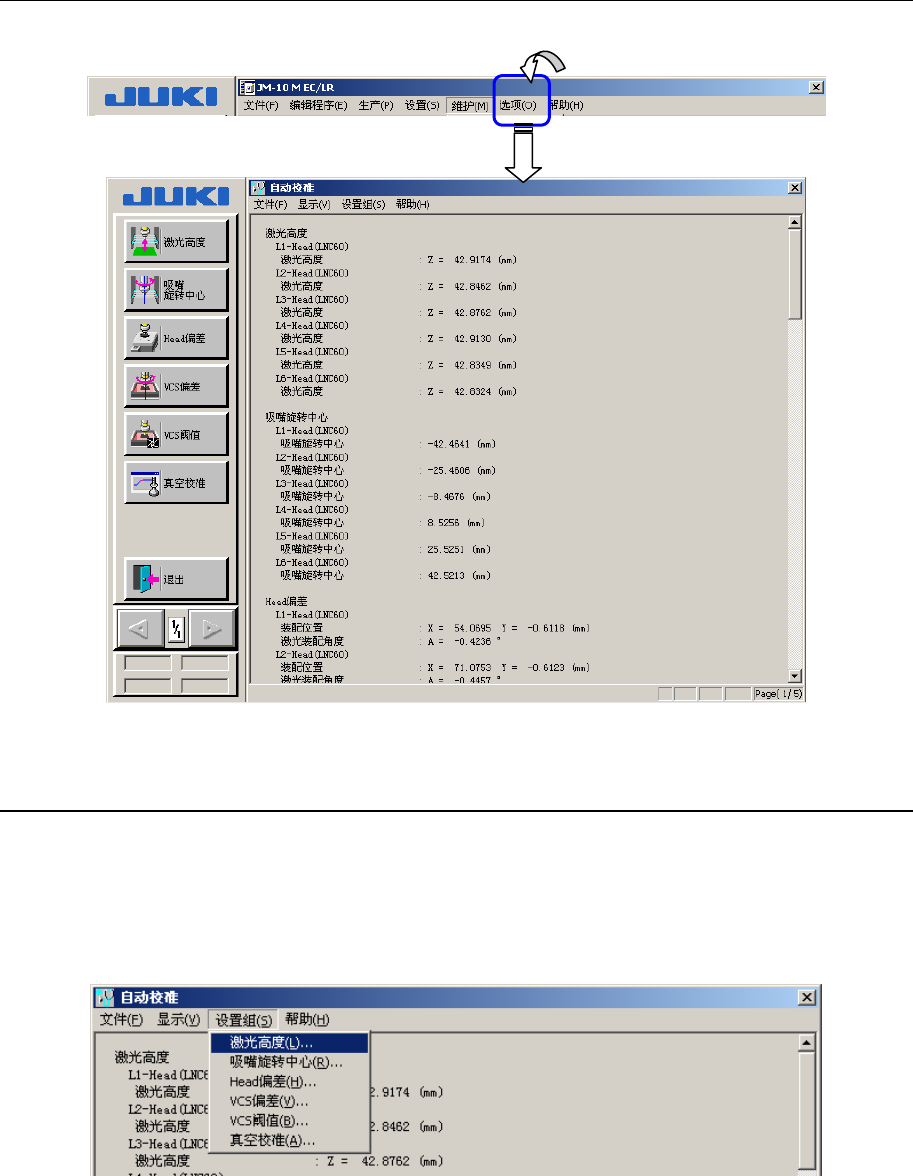

从菜单栏中选择「维护」/「自动校准…」，则显示下图的自动校准初始画面。
图 9-1-1-1 菜单栏
图 9-1-1-2 自动校准初始画面
9-1-2 选择设置项目
从下述菜单或画面左侧的命令按钮组中选择项目，则显示与各项目相对应的画面。
设置组
在MS参数的“选项”设置中未选中的(未安装)单元，不能选择
图 9-1-2-1 设置组的项目
第 2 部 功能详解篇 第 9 章 自动校准
9-3
9-1-3 保存设置值
各设置画面中都有[是]和[取消]按钮。
此时即使选择了[是]，也不会保存设置值。

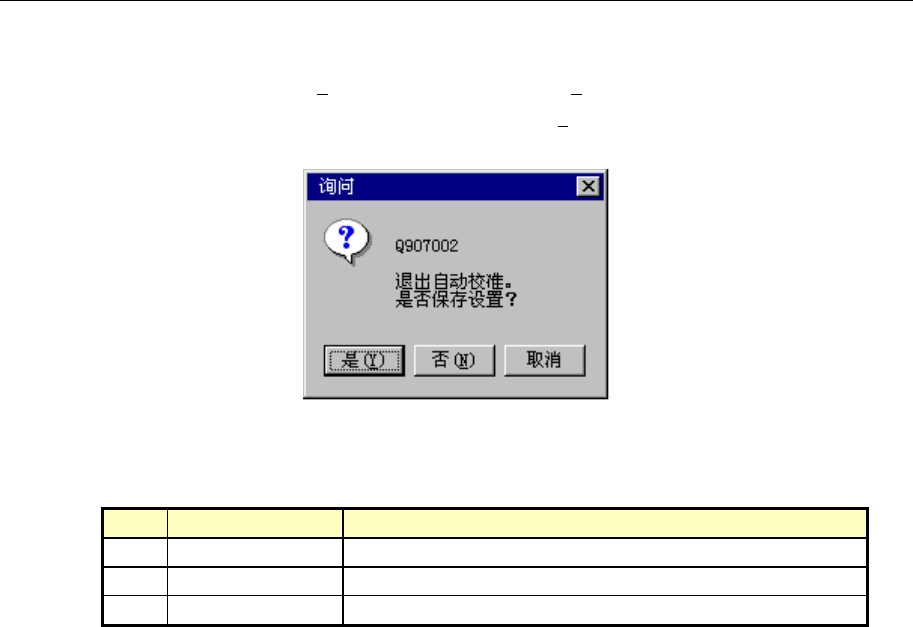

选择菜单栏的「文件(F)」/「退出（应用程序）(X)
」或命令按钮的「退出」，则会显
示询问，要求确认是否保存。此时如果选择[是(Y)]则可保存设置值。
图 9-1-3-1 询问保存
No. 按钮选择 处理
1 是 保存设置值，从自动校准中退出。
2 否 取消设置值，从自动校准中退出。
3 取消 取消结束命令。
