第 2 部 功能详解篇 第 9 章 自动校准 9-5 （ 2 ） 设置方法 对“设定 Head ” 中用单选 按钮选中的 Head ，请按操 作内的指示进行 设置。 1) 选择 [ 确定 ] 时，则设 置值生效。 ( 此时不保存。 ) 2) 选择 [ 取消 ] ，则设置 值无效。 操作方法 按照指示进行操 作 , 可自动获得设置 值。 选择「设定 Head 」的 Head ，选择 [ 运行 ] 。 选择 [ 运行 ] 后，会安装 5…
第 2 部 功能详解篇 第 9 章 自动校准
9-4
9-2 设置组
9-2-1 激光高度
设置从基板上面看的各激光高度。
当频繁发生激光识别错误时，请检查生产程序的「元件数据」，然后重新设置机器设置
的“ATC吸嘴配置”。还不能改善时，请重新设置“激光高度”。
重新设置“激光高度”后，务必重新设置“ATC吸嘴配置”。
图 9-2-1-1 激光高度
设定Head
用复选框按钮选择设定Head对象（只能选择一个）。
在机器设置的“使用单元”设置中没有选中(不使用)的单元，不能选择。
图9-2-1-2 设置Head
(1) 设置项目
No. 项目 设置的内容
1 激光高度 从基板上面所看到的激光高度
(
选择左
1 Head
时
)
(设置的高度)
(测量到的高度)
第 2 部 功能详解篇 第 9 章 自动校准
9-5
（2） 设置方法
对“设定Head”中用单选按钮选中的Head，请按操作内的指示进行设置。
1) 选择[确定]时，则设置值生效。(此时不保存。)
2) 选择[取消]，则设置值无效。

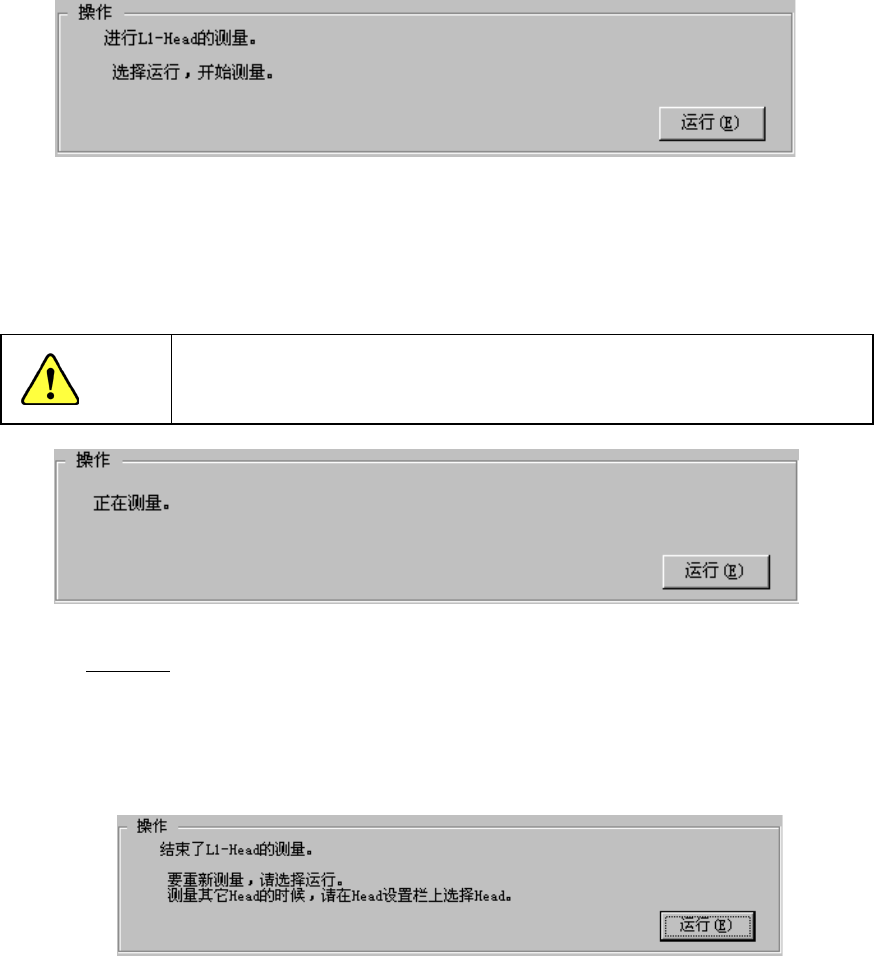

操作方法
按照指示进行操作,可自动获得设置值。
选择「设定Head」的Head，选择[运行]。
选择[运行]后，会安装503吸嘴，自动测量激光高度。
警告
单击「运行」后，轴会移动。单击「运行」前,请务必确认无人在进行装置
内部的作业。此外，为了避免工伤事故，在运行过程中，切勿将手放入装
置内部，也不要将脸和头靠近装置。
测量内容
① 将503吸嘴安装在设定Head上。
未在ATC上配置吸嘴时将会出错。出错时，请用机器设置的“ATC吸嘴配置”来配置
吸嘴。
② 通过激光校准来测量激光高度。
• 测量结束。
· 要重复测量时，请选择[运行]。
· 要测量别的Head时，请在设定Head上选择。
变更“设定Head”时，会显示初始画面。
要结束时，请选择[确定]。
第 2 部 功能详解篇 第 9 章 自动校准
9-6
9-2-2 吸嘴旋转中心
测量各轴的旋转中心位于激光传感器的什么位置。
图 9-2-2-1 吸嘴旋转中心
设定Head
用选择按钮选择设置对象Head（可选择多个）。
在机器设置的“使用单元”设置中没有选中的单元（不使用），不能选择。
选择多个 Head 时，可对所选择的全部 Head 进行连续测量取值。
图 9-2-2-2 设定 Head
(1) 设置项目
No. 项目 设置内容
1 吸嘴旋转中心 由激光确定的吸嘴旋转中心
(测量到的吸嘴旋转中心)
(设置的吸嘴旋转中心)
(选择左 1
Head
时)
