第 2 部功能详解篇第 9 章自动校准 9- 13  测量结束。 · 要重复测量时，请选择 [ 运行 ] 。 · 测量别的 VCS 时，通过“设定 VCS ”来选择 VCS 。变更“设定 VCS ”时，则显示初始画面。  要结束时，请选择 [ 确定 ] 。

第 2 部功能详解篇第 9 章自动校准

9-12

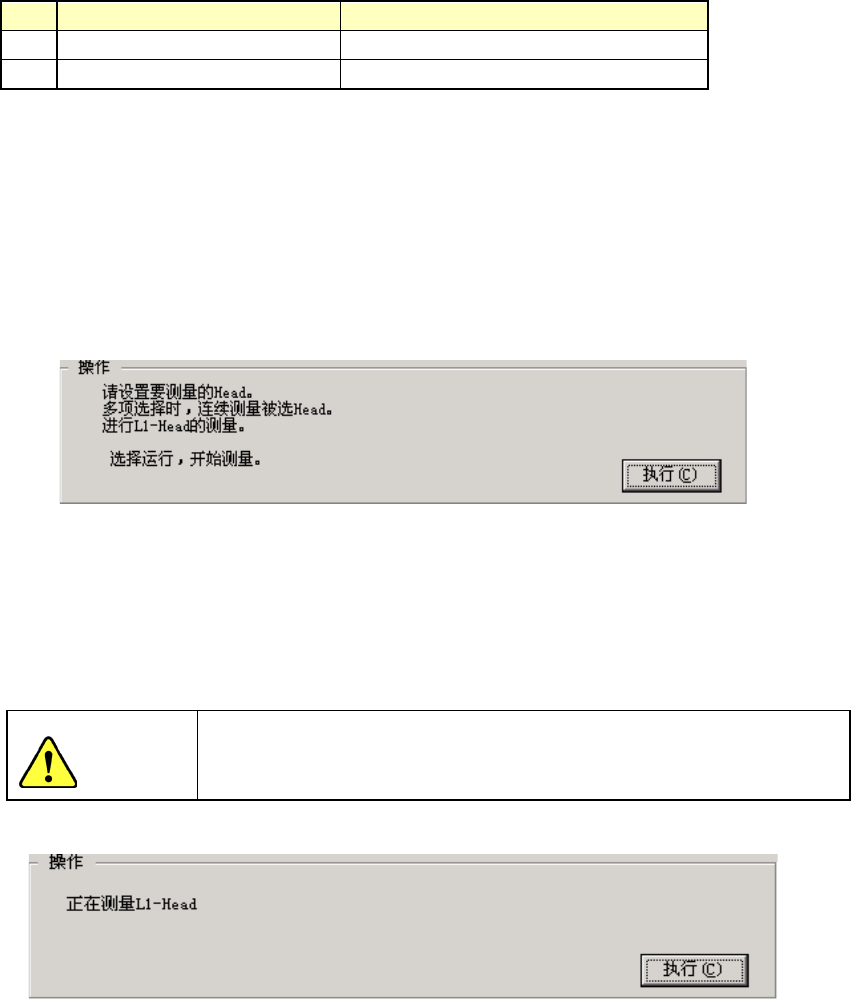

(1) 设置项目

No. 项目设置内容

1 VCS 安装位置各 VCS 的安装位置

2 VCS 安装角度各 VCS 的安装角度

(2) 设置方法

用设定VCS的单选按钮选择VCS后，请按照操作内的指示进行设置。

 选择[确定]，则设置值生效。(此时不保存设置值。)

 选择[取消]，则设置值无效。

 操作方法

按照指示进行操作，将自动获得测量值。

对设定VCS选中的VCS进行设置。

 请选择[执行]。

选择[执行]，则Head吸取治具后，移动到VCS摄像机上，在Y方向上下反复移动5次识

别治具记号，取得其平均值。

接着Head从0°开始以15°为单位一边移动θ轴，反复24次，取其平均值。

单击「执行」后，轴会移动。单击「执行」前, 请务必确认无人在进

行装置内部的作业。此外，为了避免人身伤害，在执行过程中，切勿

将手放入装置内部，也不要将脸和头靠近装置。

 测量内容

① 在设定Head上安装508C或507号吸嘴。

未在ATC上设置吸嘴时将会出错。出错时，请用机器设置的“ATC吸嘴配置”来分配

吸嘴。

② 根据设定Head从治具工作台吸取治具。

此时，无法吸取治具时将会出错。出错时，请重新安装治具。

③ 将设定Head移动到设定VCS摄像机的识别位置。

④ 通过VCS识别治具的位置，测量治具的中心位置。

警告

第 2 部功能详解篇第 9 章自动校准

9-13

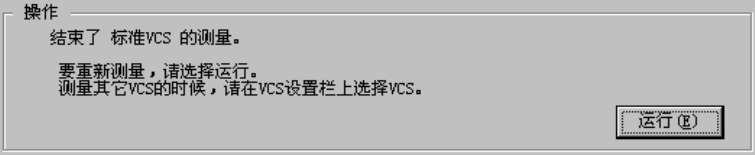

 测量结束。

· 要重复测量时，请选择[运行]。

· 测量别的VCS时，通过“设定VCS”来选择VCS。

变更“设定VCS”时，则显示初始画面。

 要结束时，请选择[确定]。

第 2 部功能详解篇第 9 章自动校准

9-14

9-2-5 真空校准

执行真空校准，可对影响贴片的真空、吹气等空气设备进行故障分析，进而获得吸取元件、

贴片的最佳时机值。

当真空值比当初安装机器时有显著的变化，进行日常检修后还不能恢复时，请实施真空校

准。

图 9-2-5-1 真空校准

 设定Head

用单选框按钮选择需要设置的Head。

在机器设置时没有选中的“使用单元”(不使用的单元)，不能选择。

图 9-2-5-2 设定 Head

(1) 设置项目

项目设置内容

1 到达真空压

通过 Head 侧、真空校准侧的各压力传感器测到的真空压最高值

2 到达真空时间

通过 Head 侧、真空校准侧的各压力传感器测到的真空到达时间

3 真空开始时间

通过 Head 侧、真空校准侧的各压力传感器测到的真空开始时间

自然破坏开始

时间

通过 Head 侧、真空校准侧的各压力传感器测到的从真空电磁阀关闭，

到真空值达到吸取真空压下限值的时间。

5 自然破坏时间

通过 Head 侧、真空校准侧的各压力传感器测到的从真空电磁阀关闭，

到真空值达到吸取真空压限值的时间。

6 正压突进时间

通过 Head 的压力传感器测得的从喷吹电磁阀打开，到真空值突破大气

压转为正压的时间。

(

选择左 1

Head

时)
