第 2 部 功能详解篇 第 9 章 自动校准 9- 17 测量结束。 · 要重复 测量时 ，请选择 [ 运行 ] 。 · 测量别的 Head 时，通过“设 定 Head ”选择 Head 。 “设定 Head ”变 更后 , 将显示初始画面。 要 结束时 ，请选择 [ 确定 ] 。
第 2 部 功能详解篇 第 9 章 自动校准
9-16

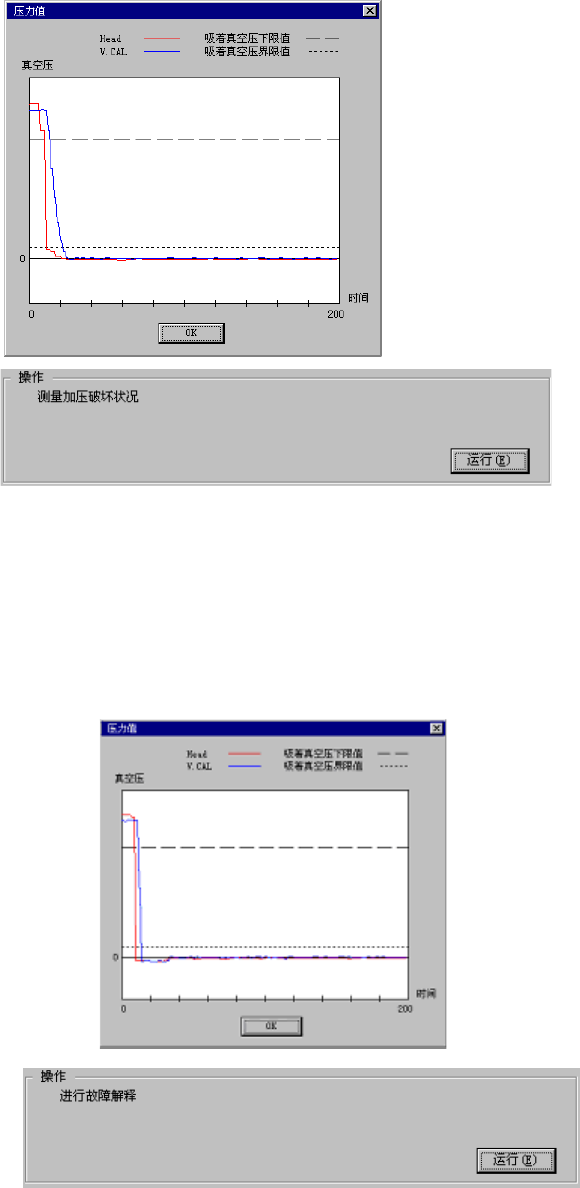

② 设定Head将移动到真空校准上，测量3次自然破坏状况。
·显示第2次与第3次的平均值。
· 测量后所显示的压力值图表为第3次的数据。
请选择[运行]。
选择[运行]，则自动测量加压破坏状况。
③ 设定Head将移动到真空校准上，测量3次加压破坏状况。
·显示第2次与第3次的平均值。
· 测量后所显示的压力值图表为第3次的数据。
请选择[运行]。
选择[运行]，进行故障分析。
第 2 部 功能详解篇 第 9 章 自动校准
9-17

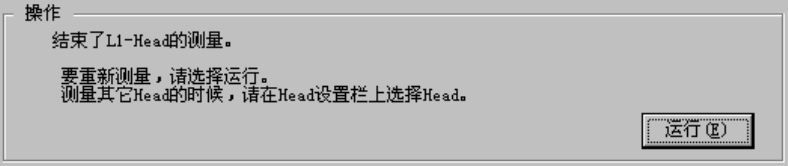

测量结束。
· 要重复测量时，请选择[运行]。
· 测量别的Head时，通过“设定Head”选择Head。
“设定Head”变更后,将显示初始画面。
要结束时，请选择[确定]。
第 2 部 功能详解篇 第 10 章 选购项配件的操作
10-1
第
10
章
选购项配件的操作
10-1 送料器类的更换
关于送料器的使用方法，请参见各送料器的『使用说明书』。
本章将介绍在主机安装送料器的方法。
10-1-1 带状送料器的更换（8mm～72mm）
危险
在 XY 轴或 Head 正在动作时更换送料器，带状送料器可能会接触到动作中的
元件，伤及人身或损坏装置。
XY 轴和 Head 正在动作时，请绝对不要更换带状送料器。
请务必打开安全护罩后再更换。有的供料器安装时安全罩和供料器之间会出
现开口部。为防止人身事故，请勿将手伸进开口部。
(1) 安装步骤
1) 将「带状送料器①」的底面放置在「送料台②」上。
2) 滑动「带状送料器①」，以「安装板B⑦」作为导板，对准“带状送料器底面的导板销”，
将“带状送料器前面的定位销⑥”插入「安装板③」的定位孔。
此时，为了将「锁定支架⑨」对准「锁定轴⑧」的 V 型槽，轻轻地拉动「解锁杆⑩」，
将送料器的前面顶在「安装板」上，然后放开「解锁杆」，用锁紧支架夹紧锁紧轴，并
固定带状送料器。
◆ 此时，带状送料器前面的「定位销」插入孔上方的「位置标签④」的号码，即表示带状
送料器的安装位置。
请确认带状送料器是否悬浮或倾斜。
(2) 拆卸步骤
一边拉动「解锁杆⑩」，一边径直向后拉「带状送料器①」，将其卸下。
10
8
2
9
6
3
4
7
1
注意:
如果纸带的残留部分(元件供给后从
带状送料器排出的带子)向上翘，挂
在带状送料器的支撑部时，有可能造
成带状送料器送给不良。因此请确认
残带的排出情况。
注意:
