第 2 部 功能详解篇 第 10 章 选购项配件的操作
10-7
10-1-5 更换圆型供料器
在 XY 轴或 Head
正在动作时进行更换，圆型送料器可能会接触到动作中的元件，
伤及人身或损坏装置。
XY 轴和 Head 正在动作时，请绝对不要更换圆型送料器。
请务必打开安全护罩后再更换。
有的供料器安装时安全罩和供料器之间会出现开口部。为防止人身事故，请勿
将手伸进开口部。
注意
为了防止受伤及损伤装置，请确认贴片机主机完全静止后，再进行圆型供料器
的安装。操作时要特别注意不要由于作业中的人以外的人操作导致意外起动。
注意
请勿在本装置上部放置物品。
在贴片机上安装好后，请勿施加强负荷。
注意
安装圆型供料器时，请确认圆型供料器不是处于浮动状态、及倾斜状态。
注意
为了防止受伤及损伤装置，请按照以下步骤进行安装、卸载。
请注意装置可能会掉落。
危险
第 2 部 功能详解篇 第 10 章 选购项配件的操作
10-8
10-1-5-1 MBF：6 连圆型供料器（对应 M/CRev D 以前）
（1）
安装步骤

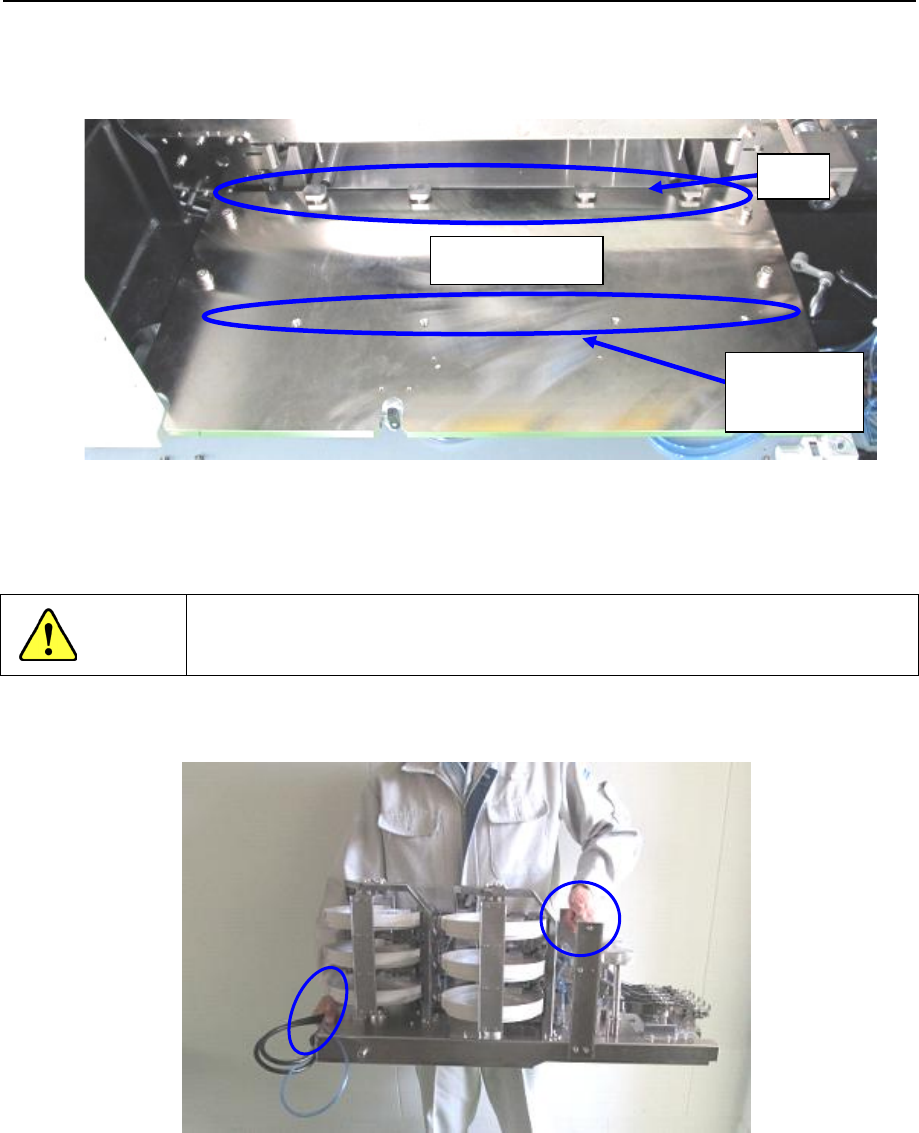

1）确认没有异物。
请检查圆型供料器的固定面、贴片机的圆型供料器安装台上面、连接口、气管的嵌合部没
有芯片等异物。
※请务必确认A,B部的沟槽里没有元件、垃圾等异物。
如果异物被卷入，可能会刮伤紧固手把部位、主底盘缺口部位，不能以正确的姿势进行固定，
影响供应位置精度。
注意
请确认圆型供料器的定位·固定部分、贴片机的圆型供料器安装台上面·固
定部分没有元件等异物。
2）拿起圆型供料器。
将线缆及气管整理好，抓住手把和把持部位。
A 部
B 部
（4 处孔）
没有异物
第 2 部 功能详解篇 第 10 章 选购项配件的操作
10-9

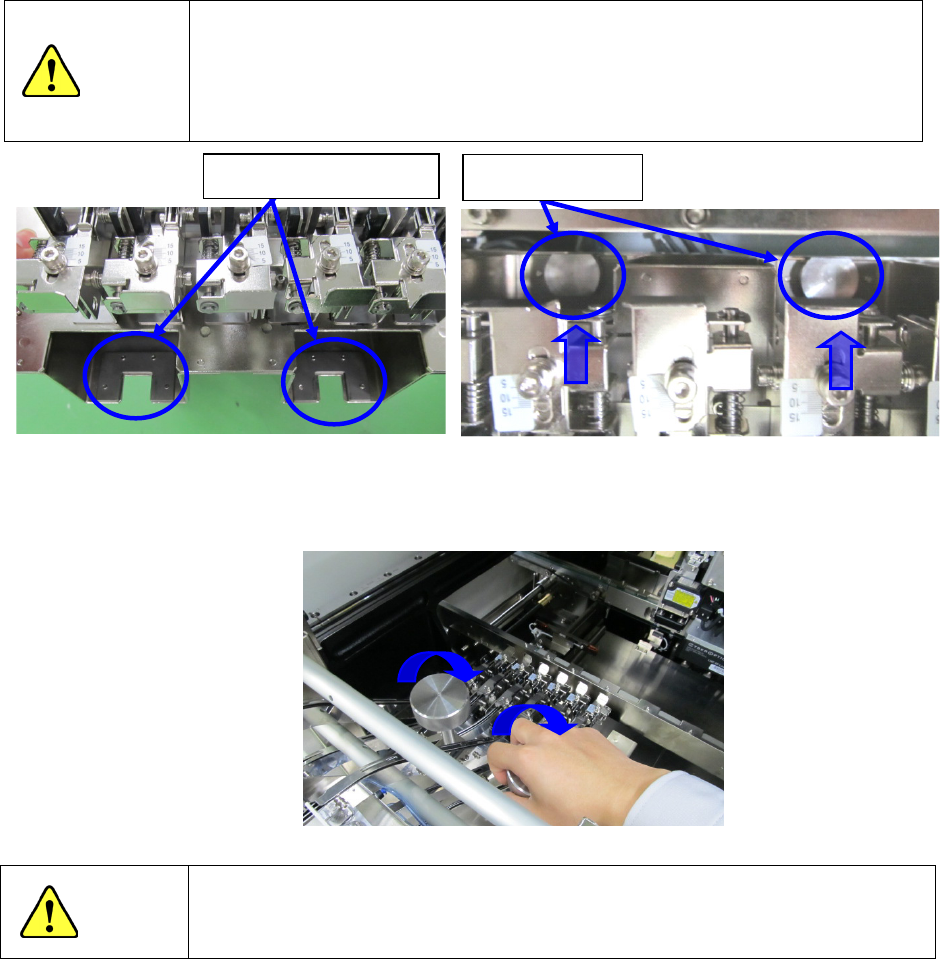

3）安装到台架上。
请将前端的主底盘缺口部位，插入位于台架左侧的圆型供料器安装台的铰链螺丝部位（A
部位）。
注意
在台架上安装第 1 台时，务必安装到左侧。
如果要在主机上安装 2
台圆型供料器，请将
第 1 台安装在左侧、将第 2 台安
装在右侧
。如果顺序错误，则无法将圆型供料器安装到贴片机主机上。
如果强行安装，圆型供料器可能会被损坏，请务必按步骤进行操作。
4) 固定圆型供料器。
将紧固手把向顺时针方向旋转，拧紧螺丝。
注意
装置在铰链螺丝部位插牢、用紧固手把固定之前，请务必用手扶住装置，否则 装
置可能会掉落。
主底盘缺口部位
A 部（俯视）
