第 2 部 功能详解篇 第 10 章 选购项配件的操作
10-12
10-1-5-2 MBF-L：3 连圆型供料器（对应 M/C RevE 以后）
(1)安装步骤

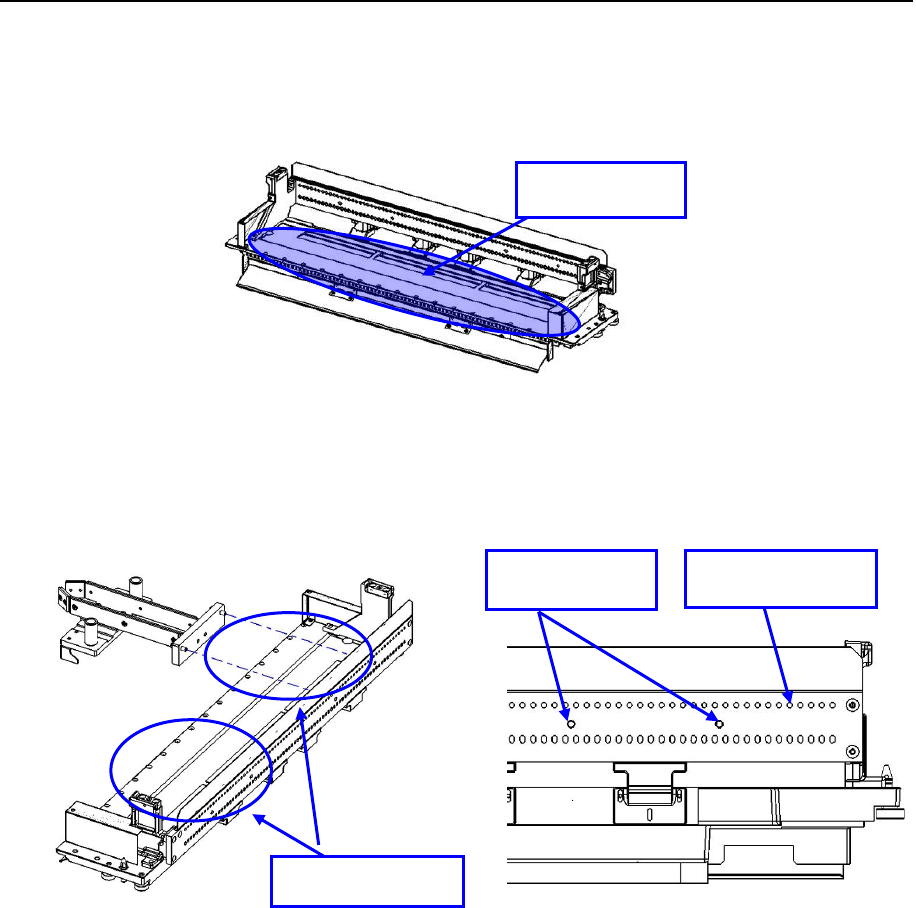

1) 确认没有异物。
请确认机械台架上没有芯片等异物。
如果卷入了异物，定位单元无法正确固定，可能会影响供应位置精度。
2) 将定位单元安装到机械台架上。
将定位单元的 M6 螺丝对准固定到固定板的塞子孔内。
固定时，定位单元的 2 处锁定架的边缘要嵌入机械台架的锁定轴的沟内。
请确认定位单元与机械台架没有间隙地安装成直线。
确认定位单元安装的没有松动。
固定用塞子孔 固定板
可安装位置
无异物
第 2 部 功能详解篇 第 10 章 选购项配件的操作
10-13
3) 对准 MBF-L 的高度。
松开 4 处 M10 螺丝，旋转侧面的 M12 螺丝调整高度。
进行高度调整时，请均等旋转两处的 M12 螺丝。
请将 MBF-L 高度调整到与主机相同高度。(标准：900mm、EN 规格：950mm)
由于主机安装时要进行微调，此处请大致对准刻度。
顺时针旋转螺丝→台车升高
逆时针旋转螺丝→台车降低
标记刻度
M10 螺丝(4 处)
M12 螺丝(2 处)
M6 螺丝（2 处）
锁定轴
锁定架 嵌入沟内
没有间隙
安装成直线
第 2 部 功能详解篇 第 10 章 选购项配件的操作
10-14
4)
微调 MBF-L 的高度，使机械台架的编号牌的边缘与 MBF-L 的 PP_ADJUSTER 上面高度相同。
将台车附带的圆型供料器沿着定位单元的导轨缓慢插入，直至 2 处的 LOCATING_PLATE 顶住定位单
元的支柱。
LOCATING_PLATE
支柱
导轨
断面图
定位单元支柱顶住 MBF-L
主底座缺口部位。
导轨
L
编号牌
PP_ADJUSTER
微调使高度相同
