第 2 部 功能详解篇 第 10 章 选购项配件的操作 10 - 14 4) 微调 MBF-L 的高度，使 机械台架的编号牌 的边缘与 MBF-L 的 PP_ A DJUSTER 上面高度相同 。 将台车附带的圆 型供料器 沿着定位单元的 导轨缓慢 插入， 直至 2 处的 LOCAT ING_PLATE 顶住 定位单 元的 支柱。 L O C AT I N G _ P L AT E 支柱 导轨 断面图 定位单元支柱顶 住 MBF -L …
第 2 部 功能详解篇 第 10 章 选购项配件的操作
10-13

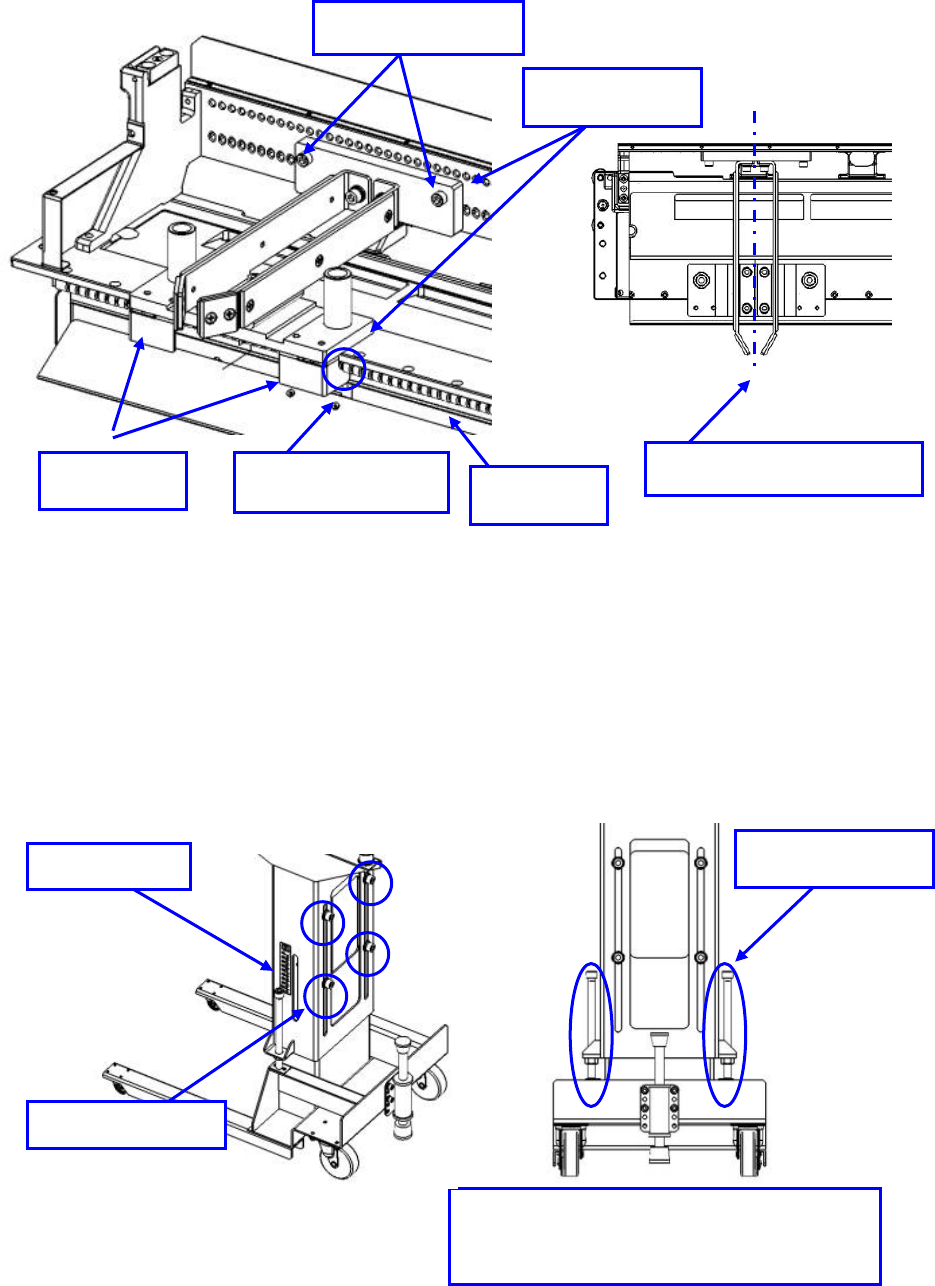

3) 对准 MBF-L 的高度。
松开 4 处 M10 螺丝，旋转侧面的 M12 螺丝调整高度。
进行高度调整时，请均等旋转两处的 M12 螺丝。
请将 MBF-L 高度调整到与主机相同高度。(标准：900mm、EN 规格：950mm)
由于主机安装时要进行微调，此处请大致对准刻度。
顺时针旋转螺丝→台车升高
逆时针旋转螺丝→台车降低
标记刻度
M10 螺丝(4 处)
M12 螺丝(2 处)
M6 螺丝（2 处）
锁定轴
锁定架 嵌入沟内
没有间隙
安装成直线
第 2 部 功能详解篇 第 10 章 选购项配件的操作
10-14

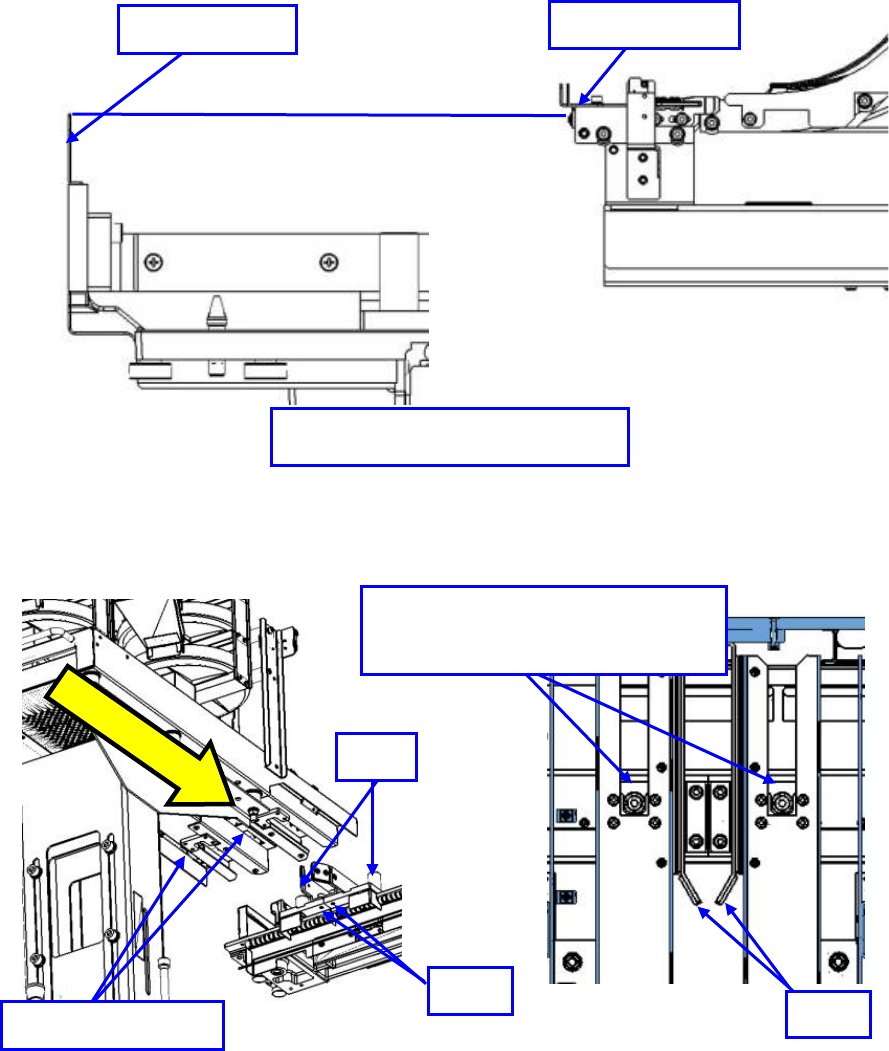

4)
微调 MBF-L 的高度，使机械台架的编号牌的边缘与 MBF-L 的 PP_ADJUSTER 上面高度相同。
将台车附带的圆型供料器沿着定位单元的导轨缓慢插入，直至 2 处的 LOCATING_PLATE 顶住定位单
元的支柱。
LOCATING_PLATE
支柱
导轨
断面图
定位单元支柱顶住 MBF-L
主底座缺口部位。
导轨
L
编号牌
PP_ADJUSTER
微调使高度相同
第 2 部 功能详解篇 第 10 章 选购项配件的操作
10-15

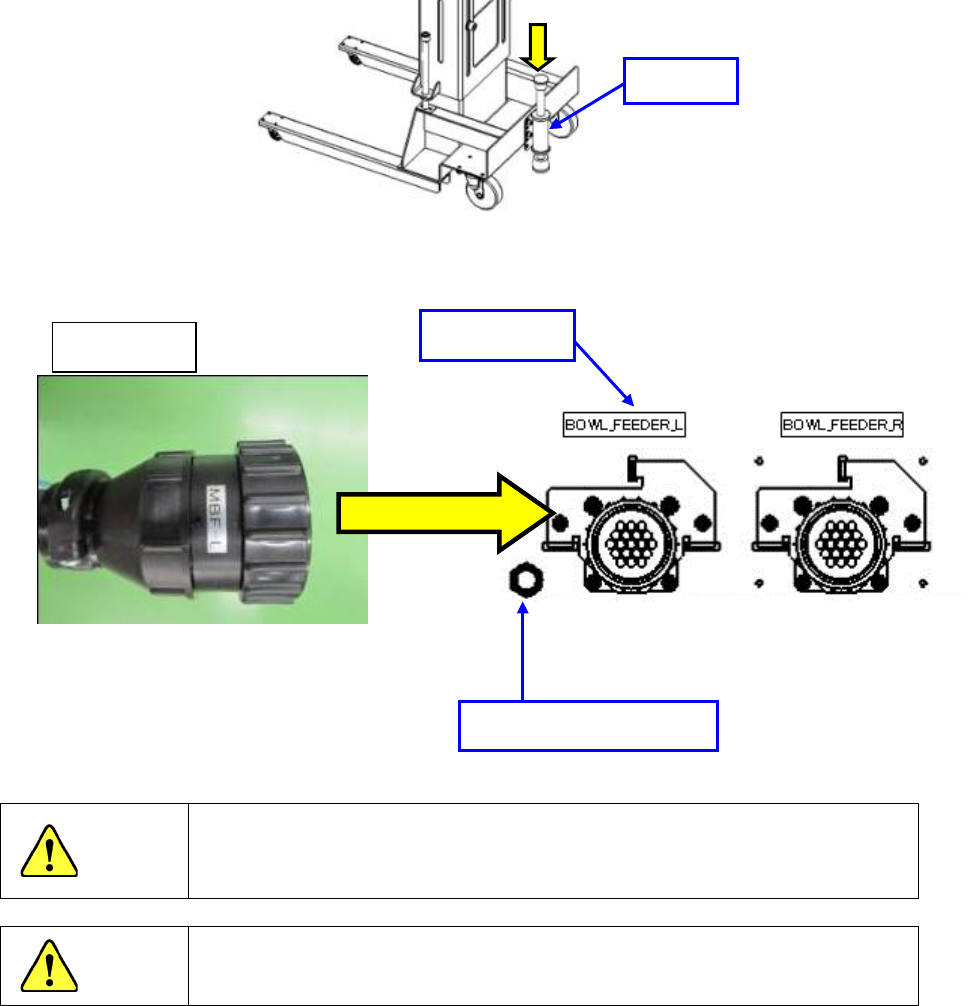

5) 将制动器按压在地面，固定台车附带的圆型供料器。
请对着机械台架直接安装，不要使台车附带的圆型供料器晃动。。
6) 将插头、气管连接到主机上。
请将插头插在『L』侧。
注意
插头请插入连接器托架的『L』侧。
如果误插入插头，可能会发生与原本圆型供料器功能动作不同的动作。插入
供料器的插头时请务必注意。
注意
主机电源保持接通时，请勿插拔供料器的插头。
确认标签
插头
制动器
插入 L 侧
插入气管
