第 1 部 基本篇 第 1 章 设备概要
1-57
(2) 用命令按钮选择
在画面左侧出现命令按钮时,可按下该按钮来执行命令。
选择命令按钮的方法有以下两种。
：用鼠标选择。
：在触摸面板(选购件)上选择。

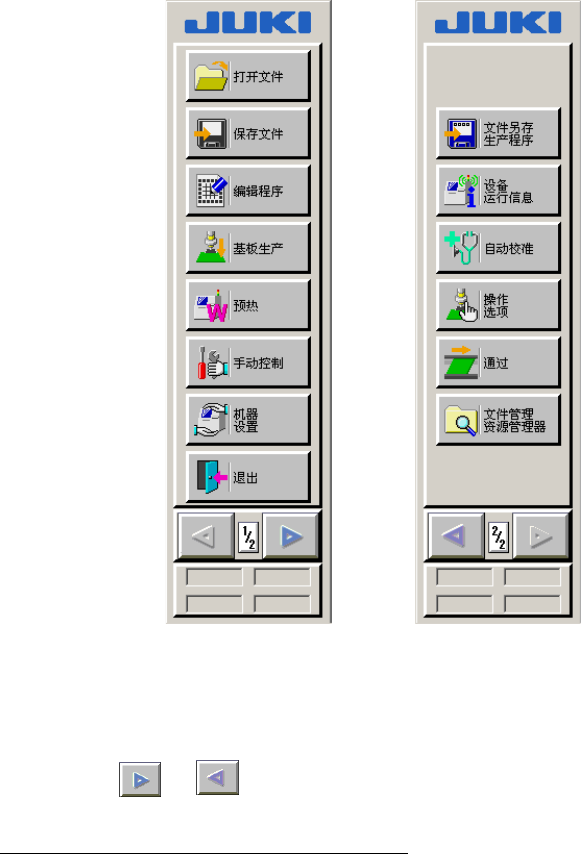

■ 以下以“桌面”的命令按钮为例进行说明。
“桌面”的命令有下列按钮。
图
1-3-3-6
桌面画面的命令按钮图
按下各命令按钮后,便可切换、或显示相应的应用程序画面。
命令按钮有8种菜单命令，共2页。
各页间可用 及 按钮来切换。
具体内容请参见 1-4 章「菜单与命令按钮」。
第 1 部 基本篇 第 1 章 设备概要
1-58
1-3-3-2 对话框与控制选项
选择命令后,如果执行该命令时需要其他附加信息,则会显示对话框。
对话框中有若干个控制选项,操作这些选项可输入附加信息。
要更改输入对象时,按[Tab]键可依次移动控制选项。如按[Shift]＋[Tab]可进行反向选择。
以下就各控制选项的使用方法进行说明。
(1) 按键式按钮
按下按键式按钮后,可立刻执行与按钮内容相关的动作。
(2) 复选框
“勾选”（选中）或“不勾选”（不选中），根据需要决定，可多项选择。
□ 内为 的项目为有效状态(ON状态)。
将光标移至目标项,按空格键或点击鼠标左键进行切换。
图
1-3-3-7
复选框示例
(3) 单选(Radio Button)按钮
从多个项目中选择其中一项时,使用单选按钮。
中间显示有黑点的项目为当前选中的项目。
<用键盘选择的方法：>
1.按[Tab]键移动目标。
2.再按[↑]、[↓]键选择。
(4) 一览表框
从一览表框中所显示的项目中选择目标项。
一览表框被激活时,选中的项目将呈反色显示。
当项目太多而无法同时显示时,在一览框右侧会
出现滚动条。通过该滚动条来换页,当目标项呈反
色显示时,按下[Enter]键选择该项。
图 1-3-3-8 单选按钮例
图 1-3-3-9 一览表框示例
第 1 部 基本篇 第 1 章 设备概要
1-59
(5) 编辑框
从键盘输入数值或文字时使用编辑框。
也可编辑已输入的数值或文字。
图
1-3-3-10
编辑框示例
(6) 组合框
组合框由编辑框与一览表框组成,通常只显示组合框。在组合框右侧的“▼”键处单击鼠标左
键,或在编辑框中有选中时,按上下方向的光标键[↑]、[↓]可显示一览表框部分的下拉菜单。
图
1-3-3-11
组合框
(
编辑框
)
图
1-3-3-12
组合框
(
一览表框
)
(7) 单选按钮型按键式按钮
考虑到使用触摸面板(选购件)的操作,将一部分单选按钮改成了按键式按钮。
图
1-3-3-13
单选按钮型按键式按钮例
(8) 复选框型按键式按钮
考虑到使用触摸面板(选购件)的操作,将一部分复选按钮改成了按键式按钮。
图
1-3-3-14
复选框型按钮示例
