第 2 部 功能详解篇 第 11 章 数据库
11-9

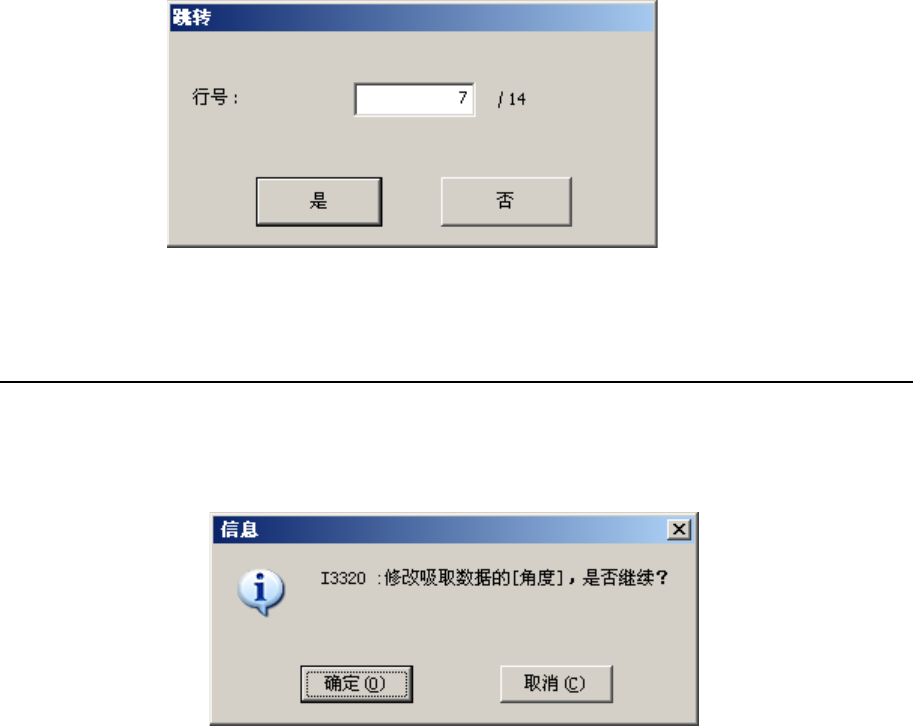

显示如下画面后，请输入跳转目标元件数据号码。
单击[是]后跳转到目标元件。
11-1-3 重新查找
重新查找，是指从数据库或固定信息中再次查找程序中的元件数据、吸取数据、更新程序
中的数据。
单击重新查找，即可显示如下询问。
・ 选择［确定］，则更新全部吸取角度。
・ 选择 [取消]，对已设定的吸取数据不进行更新。
第 2 部 功能详解篇 第 12 章 通用图像
12-1
第
12
章 通用图像元件、
MNVC
（多吸嘴
图像定心）
12-1 通用图像元件
12-1-1 概要
具有多个间距引脚的元件、具有多个不同尺寸引脚的元件、具有在任意位置上有引脚的元
件(
一般称
多引脚元件
，图12-1-1-1)和具有多种排列的区域阵列元件(一般称
复合阵列元
件
，图12-1-1-2)、在任意位置上配置有球·焊盘的元件等(一般称
随机配置元件
：图12-1
-1-3)、以及外形有角或边的元件(
外形元件
)，按通用图像元件来对待。
●这些元件按副元件类型可分为:
·多引脚元件 → 引脚元件类
·复合阵列元件、随机配置元件 → 球元件类
·外形元件 → 外形元件类

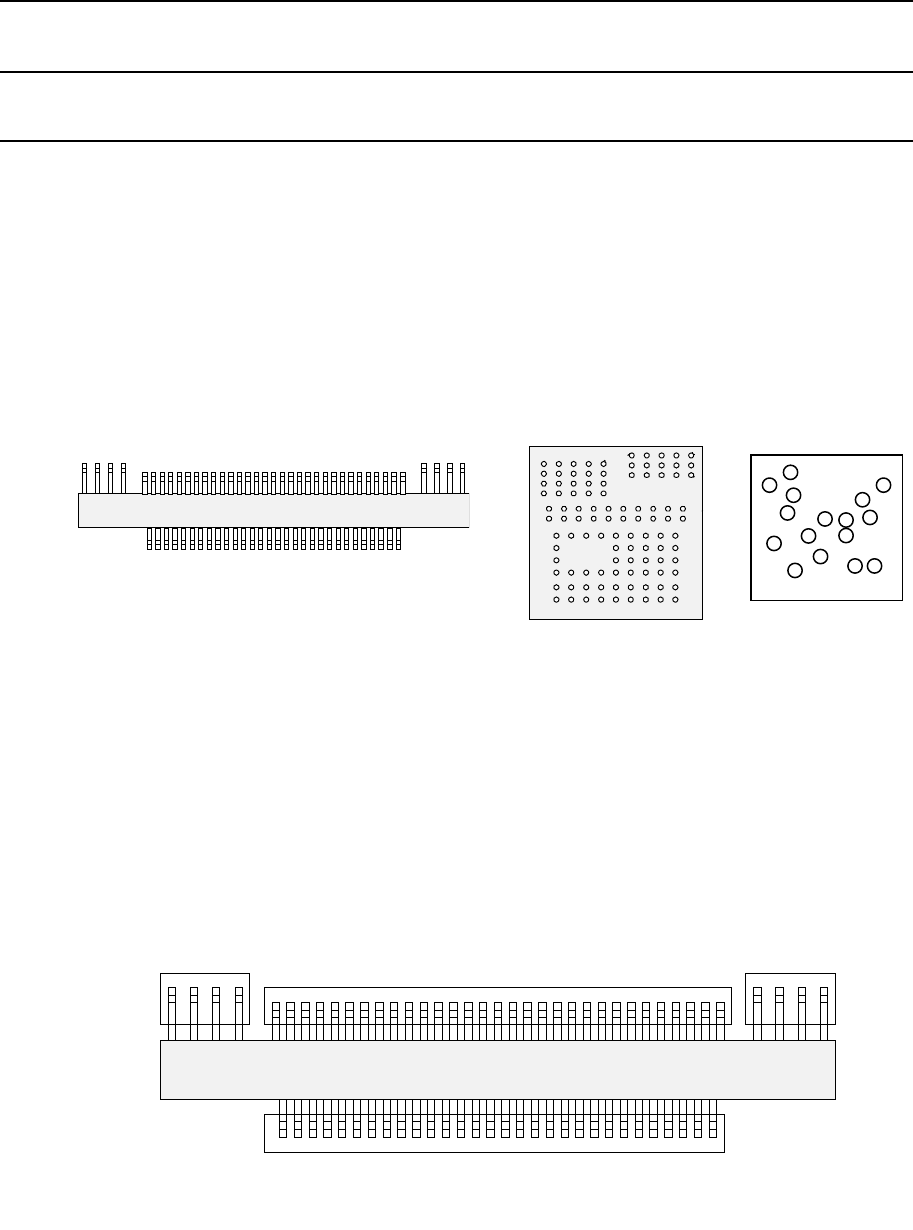

图 12-1-1-1
图 12-1-1-2 图 12-1-1-3
相同的识别要素(element)集合被称为“元件要素组”。“元件要素(element)”是指一个引
脚或球；“元件要素组”是指大小相同的元件要素(引脚或球)的集合。
通用图像元件，是把排列相同的组作为一个元件要素组，通过对各个元件要素组进行定义，
可求出元件的中心。图12-1-1-4，是由4个元件要素组构成。
图 12-1-1-4
引脚元件类(多引脚元件
)
球元件类(复合阵列元件)
第 4 元件组
第 3 元件组
第 2 元件组
第 1 元件组
随机配置元件
俯视图
仰视图
俯视图
第
4 元件要素组
第
3 元件要素组
第
2 元件要素组
第
1 元件要素组
第 2 部 功能详解篇 第 12 章 通用图像
12-2
12-1-2 通用图像元件的规格
(1) 数量
· 每1个元件最多可以定义20个元件要素组。
· 每1元件要素组只能指定1种元件要素。
(2) 尺寸规格
元件要素 项目 54mm 视野摄像机 27mm 视野摄像机
引脚元件要素
间距 0.5～22.0mm 0.2～11.0mm
引脚宽度 0.22～10.0mm 0.08～5.0mm
引脚长度 0.4～10.0mm 0.14～5.0mm
数量 1～384 根/1 个元件要素组
球/平面（焊盘）
元件要素
间距 1.0～22.0mm 0.25～11.0mm
直径 0.4～5.0mm 0.1～2.5mm
数量 3～6936 根/1 个元件要素组
元件要素
项目
DFFP
摄像机
列
/INS
针 元件要素
间距
0.5
～
11.0mm
宽度
0.2
～
5.0mm
数量
2
～
10000
根／
1
个元件要素组
（最多
1
种元件）
(3) 外形元件类的形状·尺寸规格
· 角、边的形状规格与外形识别元件相同。(请参见「4-3-7-3 设置项目 (8)识别方式」
的「3)外形识别元件的识别条件」。)
· 标记采用圆形和正方形的涂色标记。其尺寸为可用标准VCS在2～10mm的范围内进行识
别。
