第 2 部 功能详解篇 第 12 章 通用图像
12-2
12-1-2 通用图像元件的规格
(1) 数量
· 每1个元件最多可以定义20个元件要素组。
· 每1元件要素组只能指定1种元件要素。
(2) 尺寸规格
元件要素 项目 54mm 视野摄像机 27mm 视野摄像机
引脚元件要素
间距 0.5～22.0mm 0.2～11.0mm
引脚宽度 0.22～10.0mm 0.08～5.0mm
引脚长度 0.4～10.0mm 0.14～5.0mm
数量 1～384 根/1 个元件要素组
球/平面（焊盘）
元件要素
间距 1.0～22.0mm 0.25～11.0mm
直径 0.4～5.0mm 0.1～2.5mm
数量 3～6936 根/1 个元件要素组
元件要素
项目
DFFP
摄像机
列
/INS
针 元件要素
间距
0.5
～
11.0mm
宽度
0.2
～
5.0mm
数量
2
～
10000
根／
1
个元件要素组
（最多
1
种元件）
(3) 外形元件类的形状·尺寸规格
· 角、边的形状规格与外形识别元件相同。(请参见「4-3-7-3 设置项目 (8)识别方式」
的「3)外形识别元件的识别条件」。)
· 标记采用圆形和正方形的涂色标记。其尺寸为可用标准VCS在2～10mm的范围内进行识
别。
第 2 部 功能详解篇 第 12 章 通用图像
12-3
12-1-3 通用图像元件的数据制作概要
通过制作各元件要素组的数据来制作通用图像元件的数据。
各元件要素组的数据制作应输入下述各项：
①元件要素的信息(引脚或球、以及其大小、形状等)
②元件要素的数目与元件要素间的间距
③从元件识别中心位置到首元件要素
※
的距离,
※
首元件要素
的定义如下。
·球元件 ⇒ 元件要素组内左下角的球。
·引脚元件 ⇒ 下边最左、右边最下、上边最右、左边最上的引脚。
例

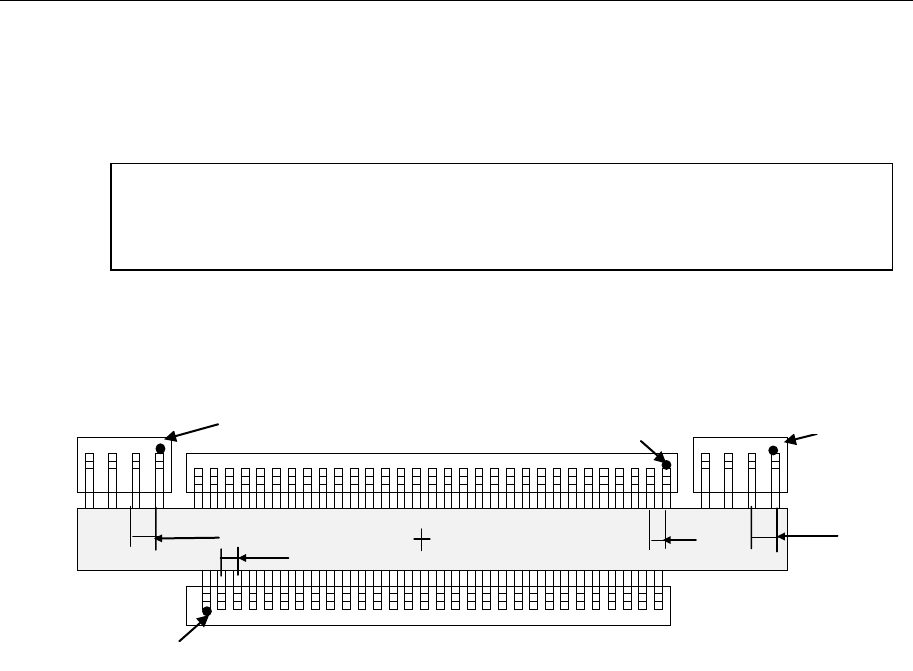

) 下列通用图像元件，需制作 4 个元件要素组数据(单位：mm)。
此处省略上述①的元件要素信息输入方法。输入方法，请参见下页以后的说明。
第 4 元件组
第 3 元件组
第 2 元件组
第 1 元件组
●第1元件要素组
·元件要素的数目及元件要素间的间距 ⇒ 数目：30，间距：1
·从元件识别中心位置到首元件要素的距离 ⇒ X：-14.5，Y：-4
●第2元件要素组
·元件要素的数目及元件要素间的间距 ⇒ 数目：4，间距：1.5
·从元件识别中心位置到首元件要素的距离 ⇒ X：21.5，Y：5
●第3元件要素组
·元件要素的数目及元件要素间的间距 ⇒ 数目：31，间距：1
·从元件识别中心位置到首元件要素的距离 ⇒ X：15，Y：4
●第4元件要素组的数据制作
·元件要素的数目及元件要素间的间距 ⇒ 数目：4，间距：1.5
·从元件识别中心位置到首元件要素的距离 ⇒ X：-17，Y：5
输入以上信息，即可完成通用图像数据的制作。
Top View
※括号内的数字为到元件
识别中心位置的距离
元件识别中心位置
(
0，0)
(
-14.5,-4)
(
-17,5)
(15,4)
(21.5,5)
1.5
1
1.5
1
第
1 元件要素组
第
4 元件要素组
第
3 元件要素组
第
2 元件要素组
第 2 部 功能详解篇 第 12 章 通用图像
12-4
12-2 通用图像的输入项目
在「元件数据」里设置元件的通用图像后，「图像数据」的表格上将会显示「
元件要素
」
按钮。

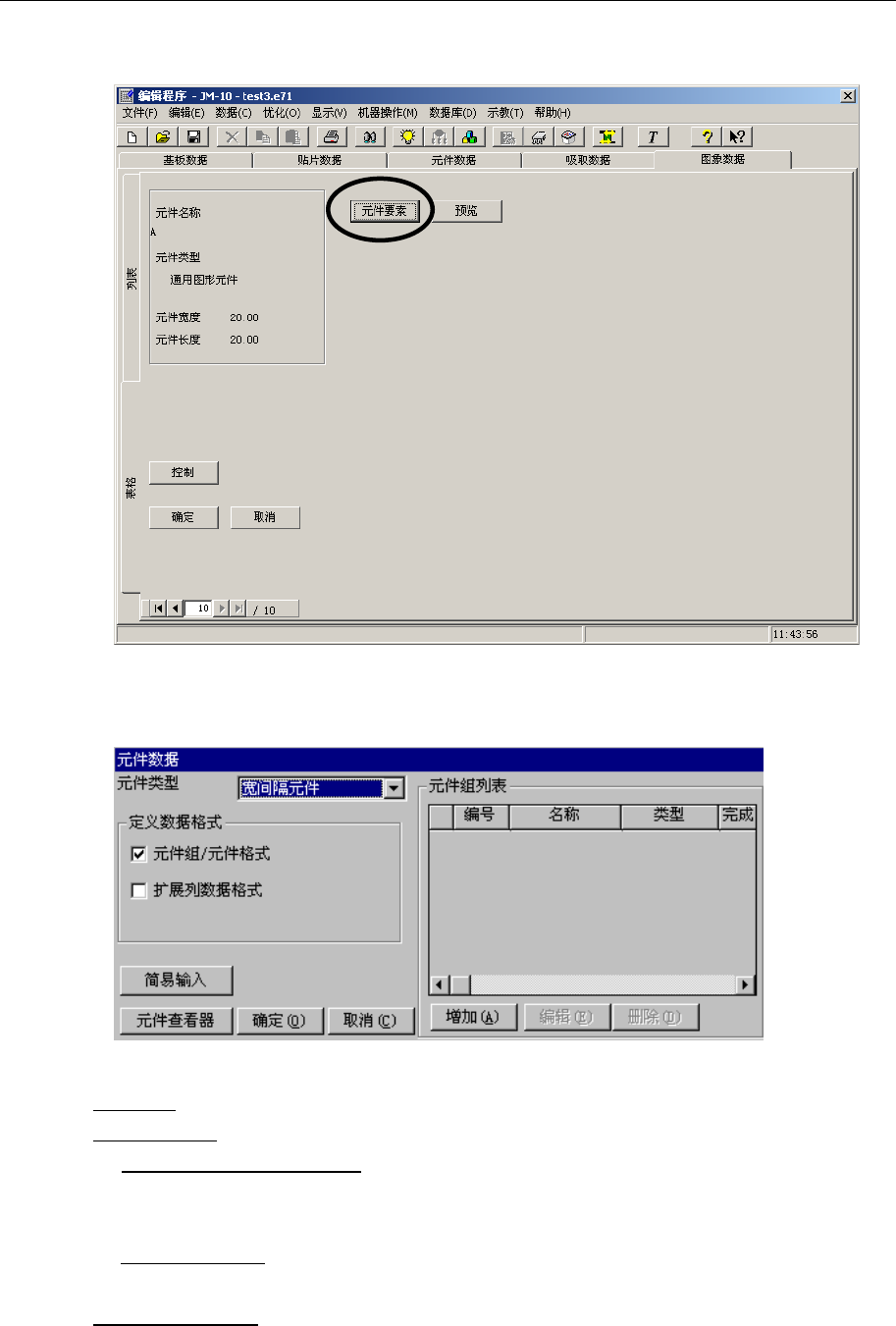

图 12-2-1 通用图像元件的表格画面
点击「元件要素」按钮后，将显示如下通用图像元件数据的制作画面。
图 12-2-2 制作通用图像元件数据的初始画面
●元件类型：选择 QFP 等引脚元件或 BGA 等的球元件或外形识别元件。
●定义数据格式
◇元件要素组/元件要素格式：是指定引脚、球等识别要素(元件要素)，定义(间距、数
量)相同识别要素的集合(元件要素组)，指定该组的方向、位置的
数据定义。在制作“多引脚元件”和“复合阵列元件”数据时选择。
◇扩展列数据格式： 用 X、Y 坐标来逐一指定、配置识别要素(球、平面)
的数据定义。
在制作“随机配置元件”数据时选择。
●元件要素组一览表： 用一览表来显示制作完成的元件要素组。
制作新建元件要素组时，请单击“追加”按钮，并在已存在的元件要素组编辑上单击“编辑”
按钮。
