第 2 部 功能详解篇 第 12 章 通用图像
12-6

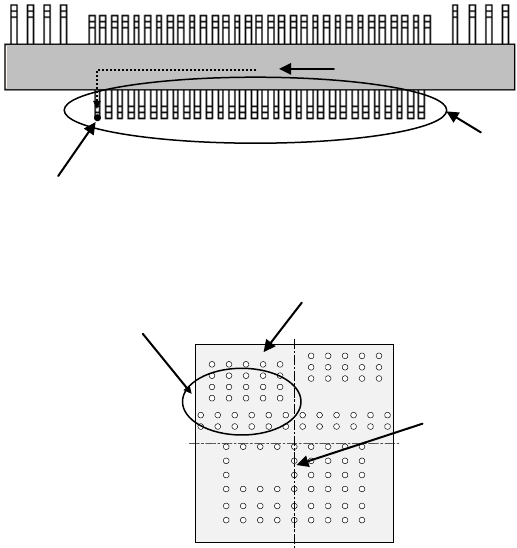

例 1)
多引脚元件
例 2)
复合阵列元件
3) 版面检查
设定相对于引脚间距或球间距的中心偏差的容许范围。
4) 元件尺寸（元件外形尺寸）
当为引脚元件时，通过输入尺寸，正确显示元件查看器(参见12-3章)。
●元件外形：显示「元件数据」中输入的值。
●模板尺寸：输入模板的尺寸。
●模板尺寸偏移量：通过输入模板的尺寸与模板的偏移量,可更加准确地显示引脚元件。
该功能是仅对于元件查看器的输入项目,若用户不输入，则显示元件外形尺寸。
5) 点、1D、2D
●点：在元件要素组仅有一个元件要素时选择。
●1D：象引脚元件一样，元件要素呈1列排列时选择。
●2D：象BGA元件等，元件要素呈纵横方向排列时选择。
6) 列、行
选择了1D或2D情况时，输入引脚或球的个数和间距。
7) 遗漏元件要素
在元件要素组内有遗漏时，按距离首元件要素近的顺序来设定遗漏信息。毎1列或1行，最
多可设定4个遗漏信息。
Bottom View
元件要素组
+
首元件要素的配置位置(θ=0°)
首元件要素的配置位置
元件识别中心位置
元件要素组
元件识别中心位置
第 2 部 功能详解篇 第 12 章 通用图像
12-7
8) 元件要素
输入元件要素信息。

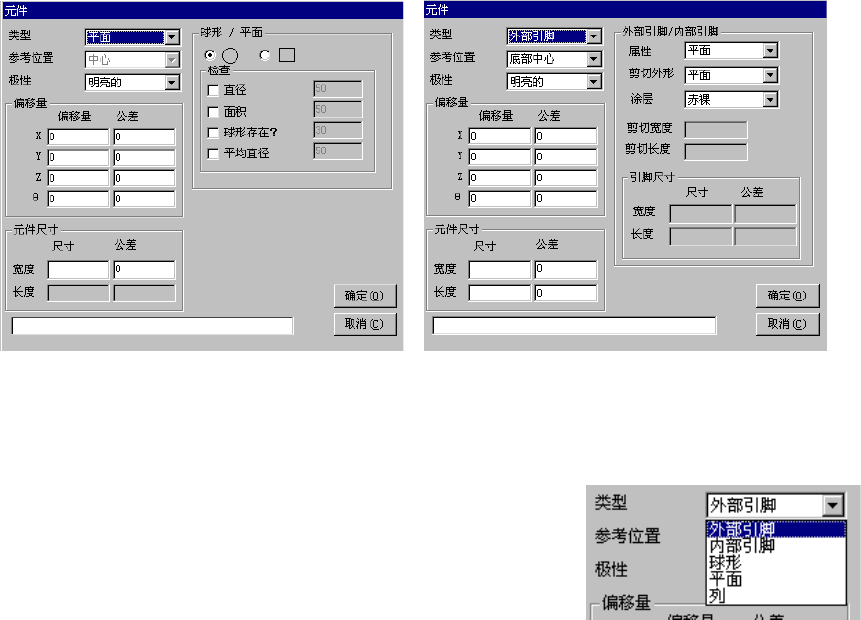

选择了球或平面（焊盘）时的画面 选择了外部引脚或内部引脚时的画面
●类型
选择元件要素的类型。
显示一览表根据“点、1D、2D”中的指定而变化。
(右图为选择了“1D”时)。
◇外部引脚：鸥翼形引脚(QFP 等)。
◇内部引脚：J 形引脚(QFJ 等)。
◇列：有一定高度的球形、平面，或者为插入元件的针（引线）。
◇标记：因为是标记而非电极，所以不用检查。
◇边：因元件要素形状不规则，只有用边才能取得时。
◇角：因元件要素形状不规则，只有用角才能取得时。
有关设定方法请参见下页。
※种类从数据库中读取的 “INS 针”的元件时，变更为 “列”。
●参考位置（基准位置）
可指定首元件要素的基准位置。推荐对引脚元件指定“背面的中心(引脚顶端的中央)”，
对球形元件指定“元件要素的中心(球的中央)”。
●极性
指定元件要素的明亮度。如元件要素比背景亮时，请选择“明亮”。
●偏移量
有必要从元件要素组的“首元件要素配置”偏离，进一步矫正时指定。
●元件要素尺寸
输入元件要素的纵、横尺寸。
第 2 部 功能详解篇 第 12 章 通用图像
12-8

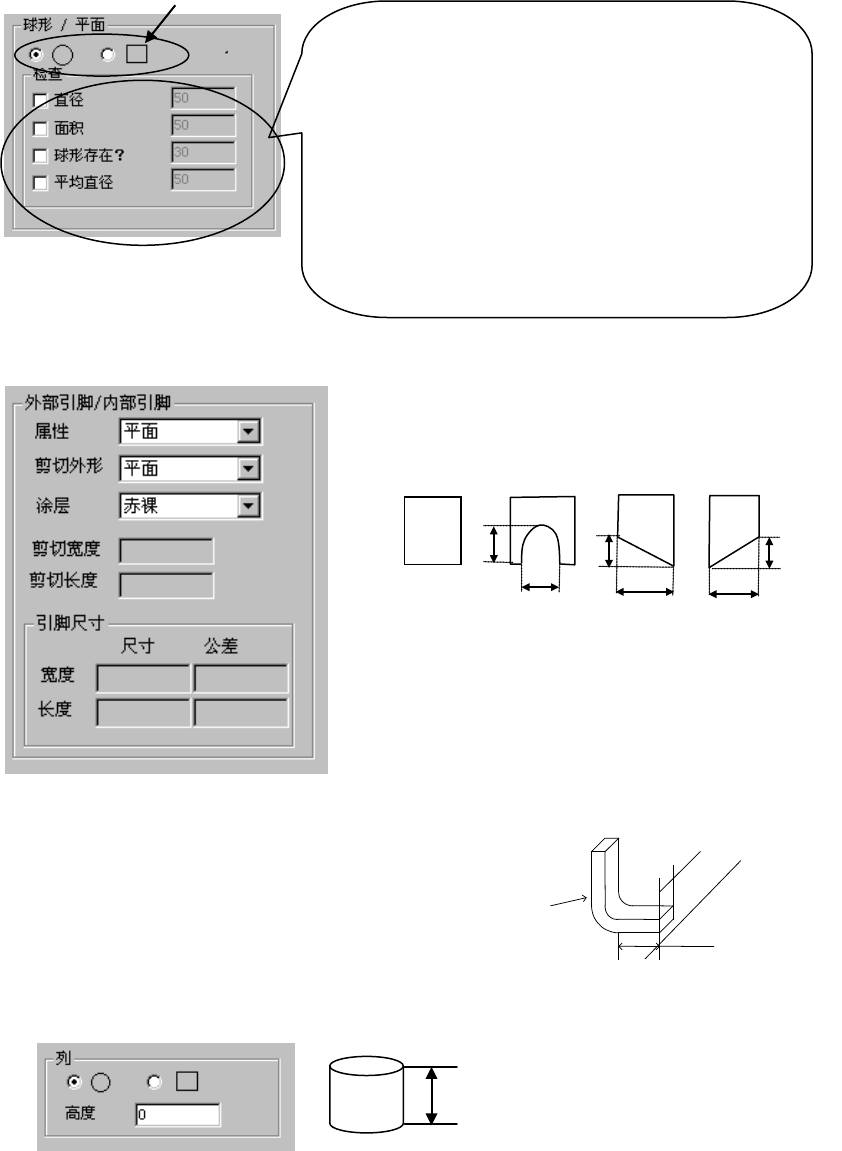

●球形/平面（焊盘）
在“类型”中选择了球形或平面（焊盘）时显示。
选择球形或平面（焊盘）的形状。(但现在不进行形状判别。)
●外部引脚/内部引脚
在“类型”中选择了外部引脚或内部引脚时显示。
●列
在“类型”中选择了列时显示。
高度目前没有使用。
指定是否检查和判定水平。
◇
直径
：指定直径检查。所有球经过检查，以其
平均值为基准，进行的各个球的检查。
◇
面积
：指定面积检查。
◇
球形存在
？：指定检查有无球。
初始值的 30%为可检测出 20%的球剪
切的水平。
◇
平均直径
：以输入的直径为基准，对检查完的
所有球的平均值进行比较检查。
◇
属性
：指定引脚的类型。
◇
剪切外形
：选择引脚顶端被切割时的剪切形状。
平面 U 形剪切 左下剪切 右下剪切
◇
剪切宽度、切割长
：U 形切割、左下切割、右下剪
切时输入(上述的“宽度”与“长度”)。
◇
涂层
：可以指定引脚的涂层类型，当前(Ver1.10)
没有使用。
◇
引脚尺寸
：当使用鸥翼形引脚时，输入与基板接
触的引脚前端部的宽和长。
宽
长
宽
宽
长
长
高度
长度
宽度
引脚
基板
