第 2 部 功能详解篇 第 12 章 通用图像 12 - 15 ◇球： 为了在红色圆形 ( 涂色 ) 中表现出立体感，在右 上部标有白色的 点。 ◇平面 （焊盘） ： 用绿色的圆形或正方形 来表示 。 ◇列： 用淡蓝色的圆形或正方 形来表示。 12 -3-4 按元件要素类型区分「元件查看器」画面例 (1) 外部引脚、内部引脚 图 12-3-4-1 外部引脚 元件要素画面显示例 2) 球、 平面（焊盘） 、列 球、平面（焊盘 ）、列采 用…
第 2 部 功能详解篇 第 12 章 通用图像
12-14
12-3-3 编辑通用元件数据
当
元件要素组
画面中显示「
元件查看器
」时，则可在不关闭「
元件查看器
」画面的情况下
编辑
元件要素组
画面。
数据编辑完成后，点击「
元件查看器
」按钮，则已编辑的内容被反映在「
元件查看器
」中。

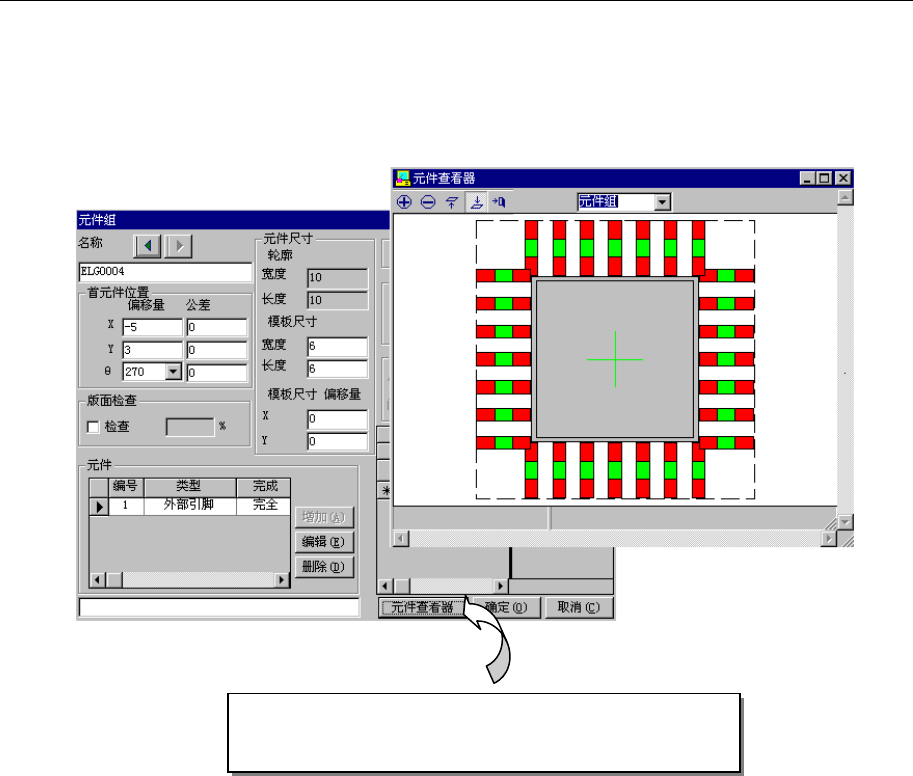

图 12-3-3-1 在元件要素组画面中的数据编辑
数据编辑完成后，点击“元件查看器”按钮，则已编
辑的内容被反映在“元件查看器”中。
第 2 部 功能详解篇 第 12 章 通用图像
12-15
◇球：
为了在红色圆形(涂色)
中表现出立体感，在右
上部标有白色的点。
◇平面（焊盘）：
用绿色的圆形或正方形
来表示
。
◇列：
用淡蓝色的圆形或正方
形来表示。

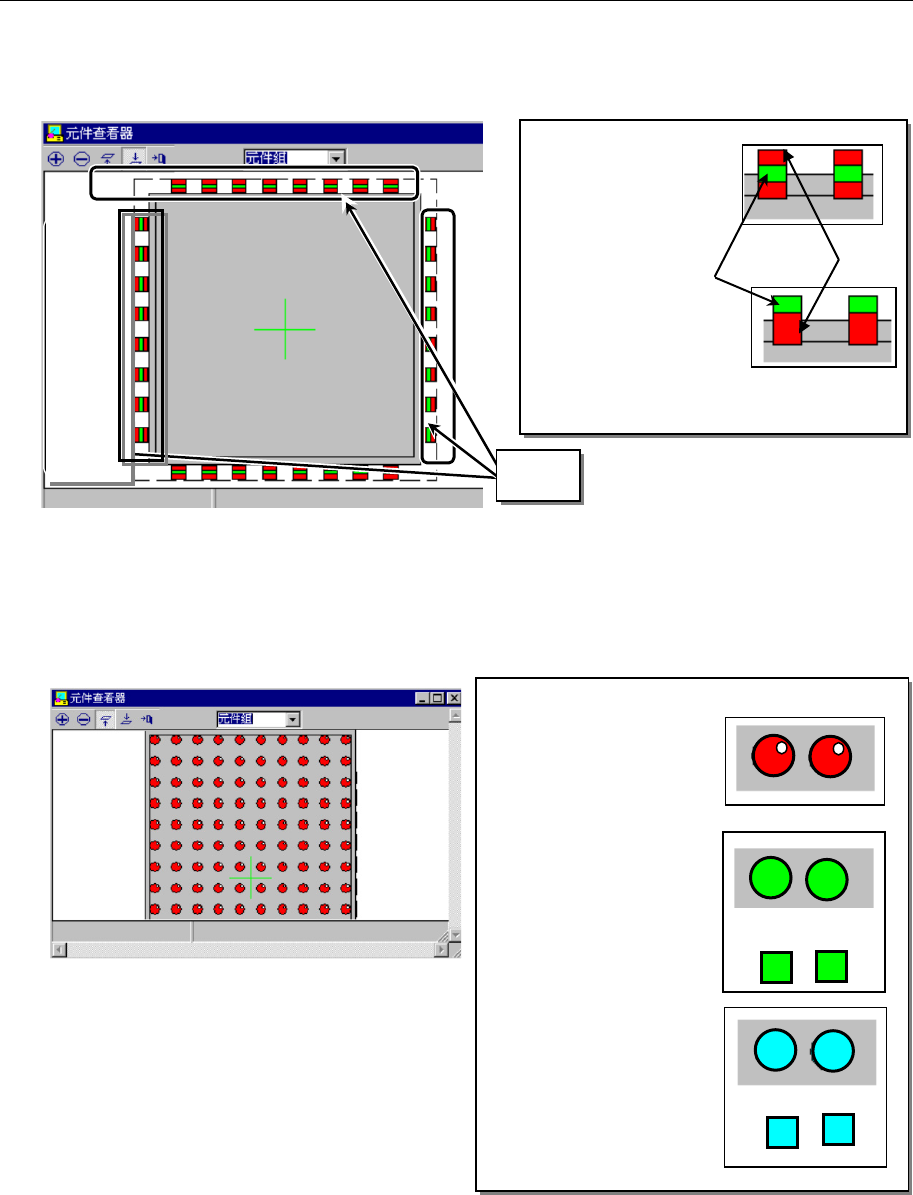

12-3-4 按元件要素类型区分「元件查看器」画面例
(1) 外部引脚、内部引脚
图 12-3-4-1 外部引脚 元件要素画面显示例
2) 球、平面（焊盘）、列
球、平面（焊盘）、列采用各不相同的颜色显示。
图 12-3-4-2 球元件要素画面显示例
◇
外部引脚
：
红色长方形的
中心部分有绿色
的斑块。
◇
内侧引脚
：
红色长方形，
前端有绿色的斑块。
Or
Or
红色
绿色
引脚
第 2 部 功能详解篇 第 12 章 通用图像
12-16
(3) 标记
用虚线的圆或正方形来显示。
图 12-3-4-3 标记 元件要素画面显示例
(4) 边
用红色的线来显示。
图 12-3-4-4 边元件要素画面显示例
(5) 角
角元件要素用红色来显示。
图 12-3-4-5 角元件要素画面显示例
标记
边
角
