第 2 部 功能详解篇 第 12 章 通用图像 12 - 17 12 -3-5 扩展列格式的元件查看器显示 扩展列格式的元 件查看器 画面， 可以从以 下 3 个画面 调出显示。 操作方法和显示内容 因调出 的画面而异。 调出元件查看器位 置 元件查看器之外的 操作 显示内容 图像表格画面 必须打 开元件 查看器 显示全部扩展列 数据组 元件要素数据画 面 不关闭元件查看器也 可以追 加、 编 辑数据。 追加、 编辑后， 按 「 元件查…
第 2 部 功能详解篇 第 12 章 通用图像
12-16

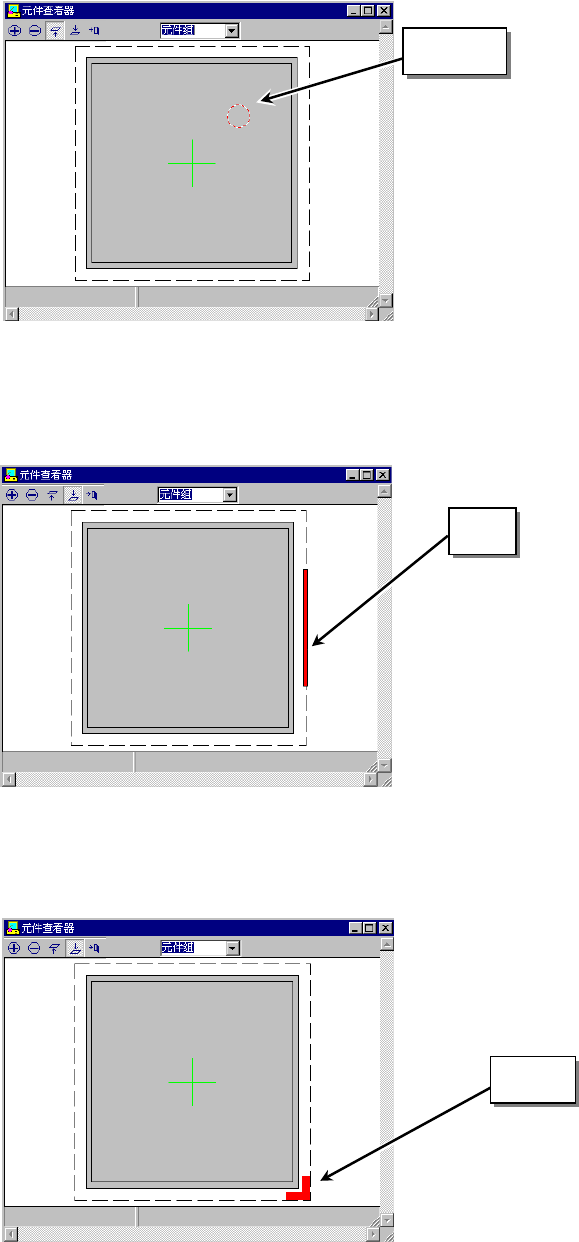

(3) 标记
用虚线的圆或正方形来显示。
图 12-3-4-3 标记 元件要素画面显示例
(4) 边
用红色的线来显示。
图 12-3-4-4 边元件要素画面显示例
(5) 角
角元件要素用红色来显示。
图 12-3-4-5 角元件要素画面显示例
标记
边
角
第 2 部 功能详解篇 第 12 章 通用图像
12-17

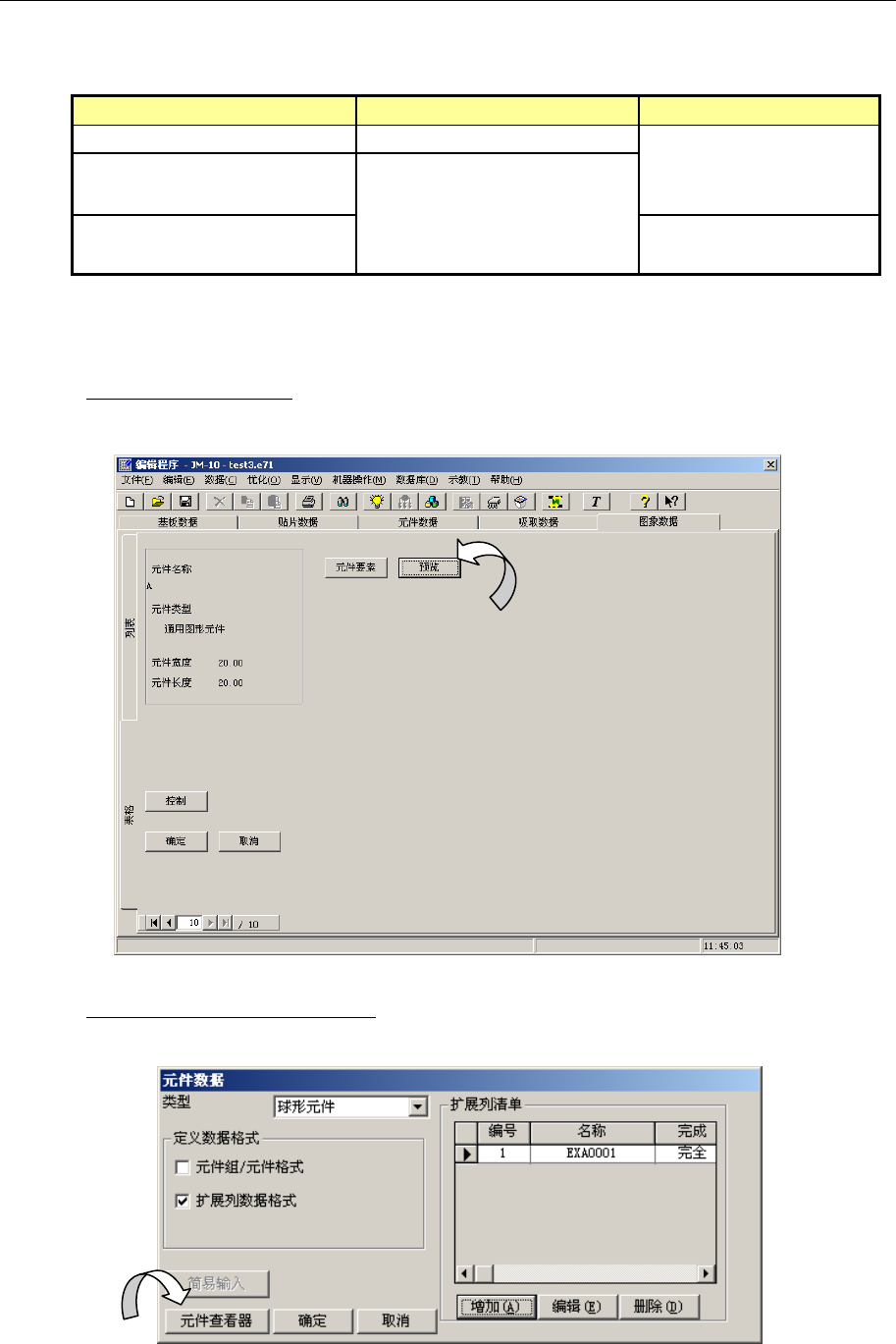

12-3-5 扩展列格式的元件查看器显示
扩展列格式的元件查看器画面，可以从以下3个画面调出显示。操作方法和显示内容因调出
的画面而异。
调出元件查看器位置
元件查看器之外的操作
显示内容
图像表格画面 必须打开元件查看器
显示全部扩展列数据组
元件要素数据画面
不关闭元件查看器也可以追
加、编辑数据。追加、编辑后，
按「元件查看器」按钮更新数
据，画面重新显示。
扩展列画面
仅显示目前的扩展列数
据组
(1) 调出方法
从图像表格画面中调出
单击图像表格中的[预览]按钮。
从元件（要素）数据画面中调出
单击元件（要素）数据画面的[元件查看器]按钮。
第 2 部 功能详解篇 第 12 章 通用图像
12-18

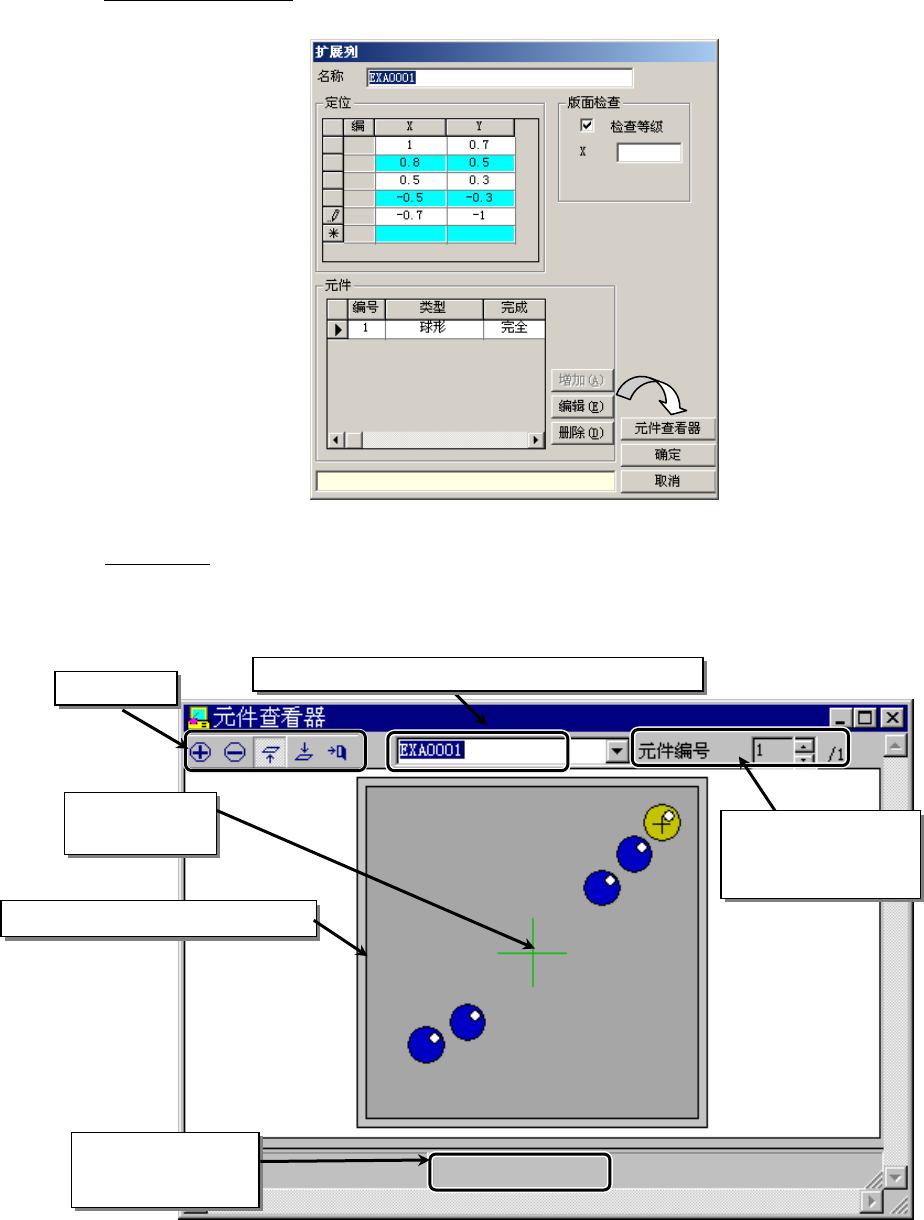

从扩展列画面中调出
单击扩展列画面的[元件查看器]按钮。
画面显示例
显示扩展列数据的配置图形。用旋转控制器移动定位编号，单击画面上的元件要素，则
选择的元件要素会以黄色显示。（未选择的要素以兰色显示。）
在元件数据中输入的元件外形
元件中心用十字
线表示
被选择的元件要素
坐标
工具栏
扩展列数据组列表（仅显示）
被选择的元件要素编
号和总数
（1.0000，0.7000
）
