第 2 部 功能详解篇 第 12 章 通用图像
12-19
12-4 通用图像数据简易输入
是将数据输入项目限定为最低限度的需要项目，利用图表的数据输入方法。
12-4-1 可用简易输入法来输入的元件要素数据
用简易输入法可输入一般性的元件要素数据，但复杂的元件定义，需在详细输入画面(参见12
-2-1章)中进行。
下表为可用简易输入法制作的数据(元件)类型。
数据(元件)的类型
引脚元件
所有的元件要素组位于元件外形的某一边上
鸥翼式或平板式外部引脚
所有的元件要素组为 1D(1 方向)
外形元件
角、边的元件要素
(标记元件要素不可用简易输法来输入。)
所有的元件要素为点
球元件
无法输入。
*
扩展列数据
无法以简易输入法来制作数据。
※注：从元件要素数据画面中选择
追加、编辑
按钮，在详细输入画面(元件要素组画面、元
件要素画面)上制作或编辑的数据，无法进行简易输入。
12-4-2 打开简易输入画面
在元件要素数据画面中选择元件（要素)的“类型”后，再选择「简易输入」，会显示元件（要
素）组定义画面。

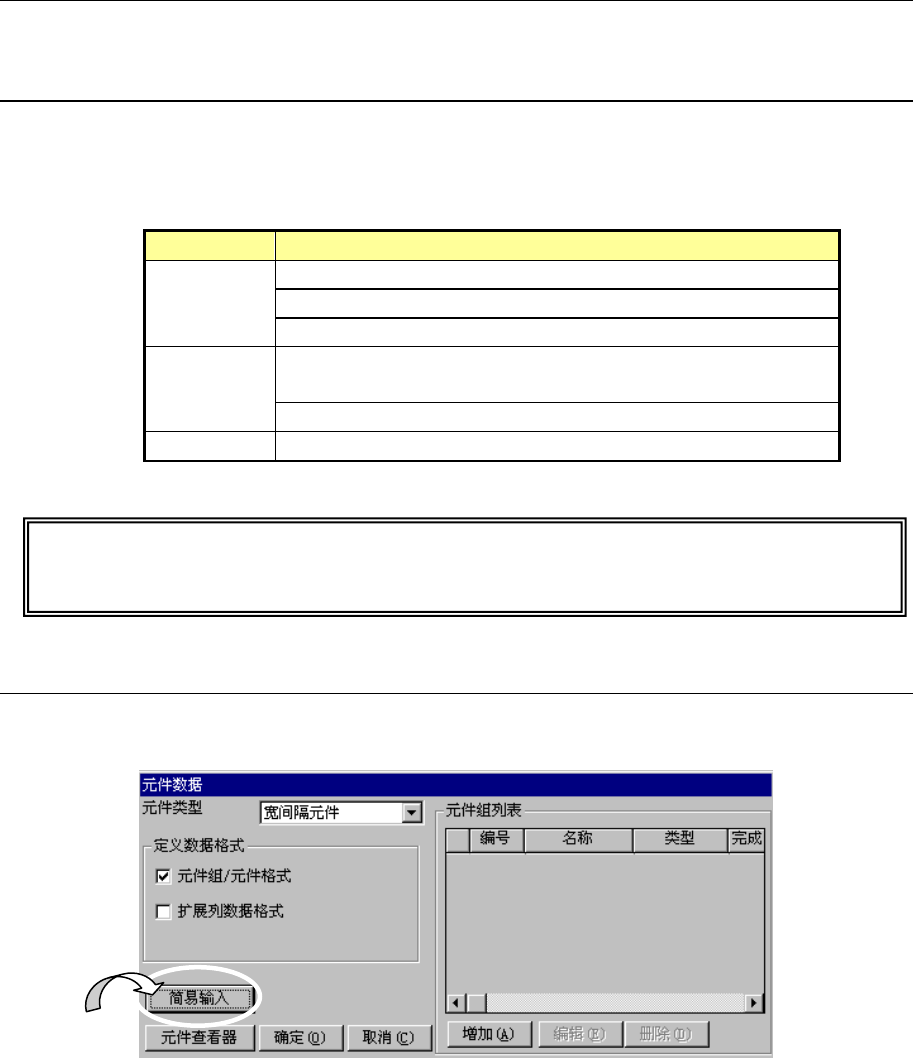

图 12-4-2-1 元件（要素）数据画面例
第 2 部 功能详解篇 第 12 章 通用图像
12-20
12-4-3 引脚元件类的制作方法
12-4-3-1 引脚元件要素组定义画面
从元件要素数据画面中选择“引脚元件类”，则显示如下的“引脚元件要素组定义”画面。
指定与元件形状相同的模板后，在“各边的引脚组数”中输入元件要素组的数量。

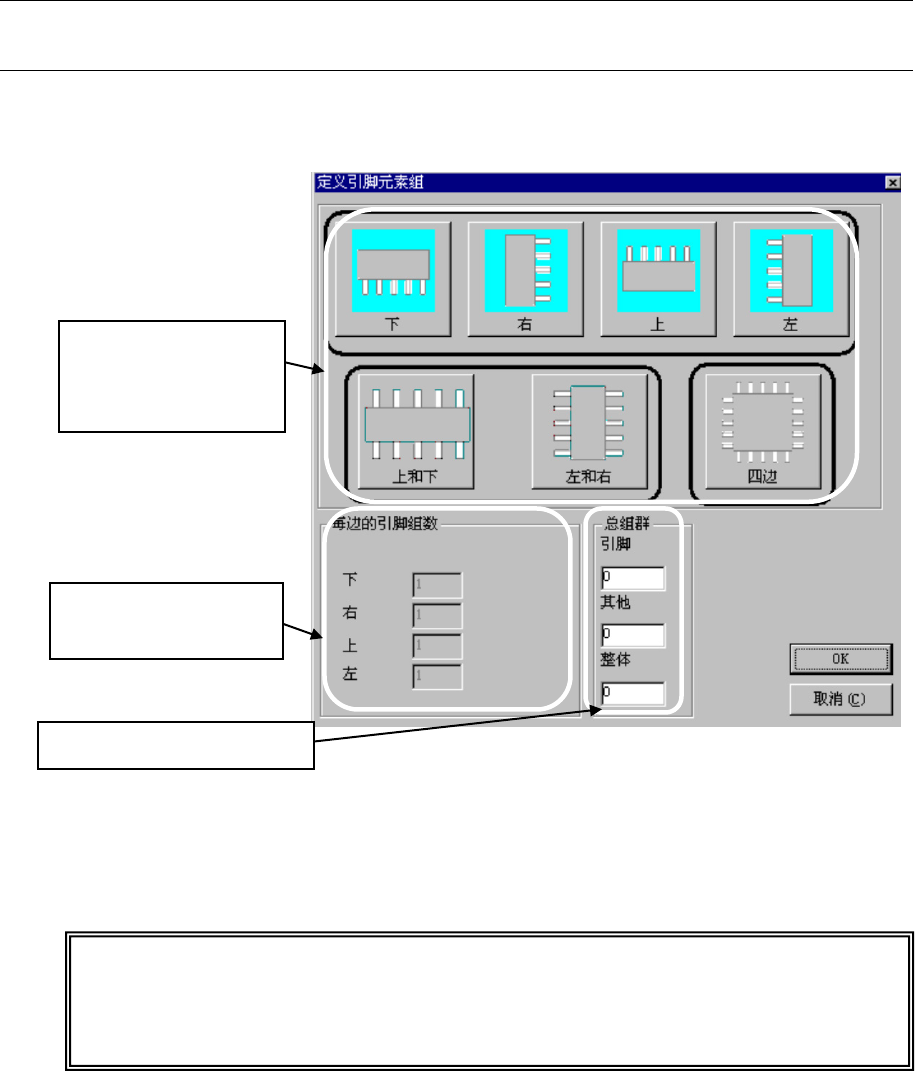

图 12-4-3-1 显示引脚元件要素组定义画面
输入后，选择「OK」。
※注：如果在引脚元件要素组定义画面中定义了元件要素组并按下 OK
结束运行，则从下
一次开始，即使按了简易输入按钮，也将被跳过。元件要素组的追加等，请在
引脚
元件简易输入
对话框中进行。
① 请选择模板。
(有 7 种模板可供选
择。)
② 请输入各边的引脚
组数量。
显示元件要素组数量的总和。
第 2 部 功能详解篇 第 12 章 通用图像
12-21
12-4-3-2 引脚元件简易输入画面
在引脚元件要素组定义画面中按了「OK」后，显示
引脚元件简易输入画面
，可输入、编辑
引脚元件要素组的数据。此外，也可进行元件要素组的追加、复制、粘贴、删除等操作。
引脚元件简易输入画面由“引脚元件要素组一览”、“引脚位置、引脚数、引脚间距”、
“引脚特征”3个项目构成。

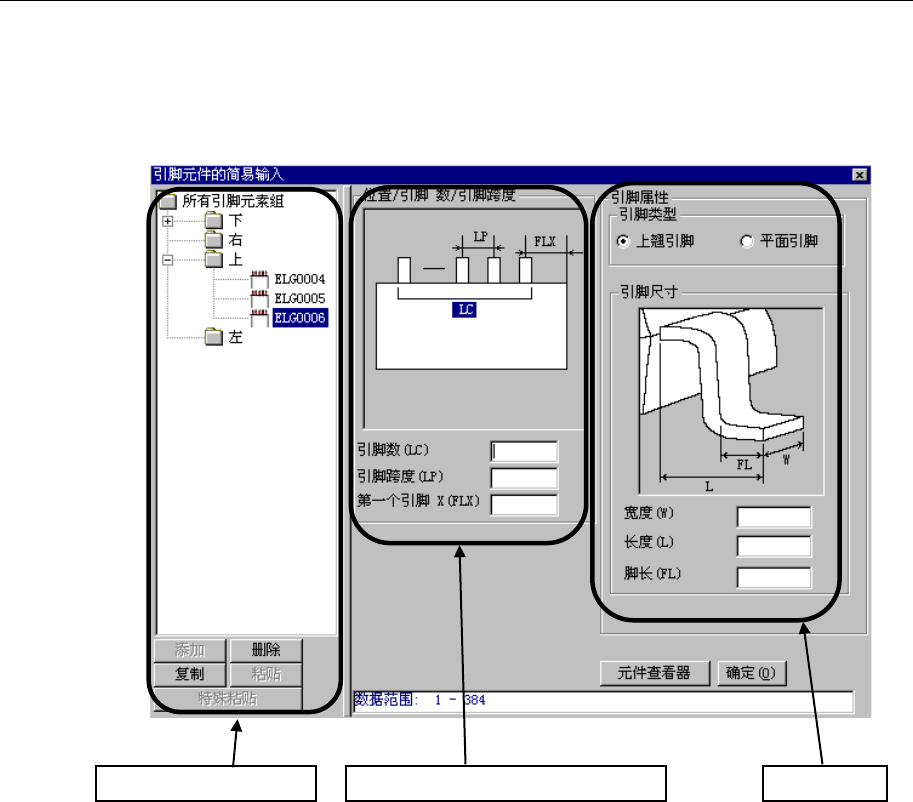

图 12-4-3-2 引脚元件简易输入对话框
引脚元件要素组一览 引脚位置·引脚数量·引脚间距 引脚特征
