第 2 部 功能详解篇 第 12 章 通用图像 12 - 21 12 -4-3-2 引脚元件简易输入画面 在引脚元件要素组定义画面中按了「 OK 」后 ，显示 引脚元件简易输入画面 ，可输入、编辑 引脚元件要素组 的数据。 此外，也可进行 元件要素 组的追加、复制 、粘贴、 删除等操作。 引脚元件简易输 入画面由 “引脚元件要素组一览 ” 、 “引脚位置、 引脚数、 引脚间距” 、 “引脚特征” 3 个项目构成。 图 12-4-3-…
第 2 部 功能详解篇 第 12 章 通用图像
12-20
12-4-3 引脚元件类的制作方法
12-4-3-1 引脚元件要素组定义画面
从元件要素数据画面中选择“引脚元件类”，则显示如下的“引脚元件要素组定义”画面。
指定与元件形状相同的模板后，在“各边的引脚组数”中输入元件要素组的数量。
图 12-4-3-1 显示引脚元件要素组定义画面
输入后，选择「OK」。
※注：如果在引脚元件要素组定义画面中定义了元件要素组并按下 OK
结束运行，则从下
一次开始，即使按了简易输入按钮，也将被跳过。元件要素组的追加等，请在
引脚
元件简易输入
对话框中进行。
① 请选择模板。
(有 7 种模板可供选
择。)
② 请输入各边的引脚
组数量。
显示元件要素组数量的总和。
第 2 部 功能详解篇 第 12 章 通用图像
12-21
12-4-3-2 引脚元件简易输入画面
在引脚元件要素组定义画面中按了「OK」后，显示
引脚元件简易输入画面
，可输入、编辑
引脚元件要素组的数据。此外，也可进行元件要素组的追加、复制、粘贴、删除等操作。
引脚元件简易输入画面由“引脚元件要素组一览”、“引脚位置、引脚数、引脚间距”、
“引脚特征”3个项目构成。
图 12-4-3-2 引脚元件简易输入对话框
引脚元件要素组一览 引脚位置·引脚数量·引脚间距 引脚特征
第 2 部 功能详解篇 第 12 章 通用图像
12-22
(1) 引脚元件要素组一览
引脚元件要素组一览中，可进行与Windows浏览器类似的操作。

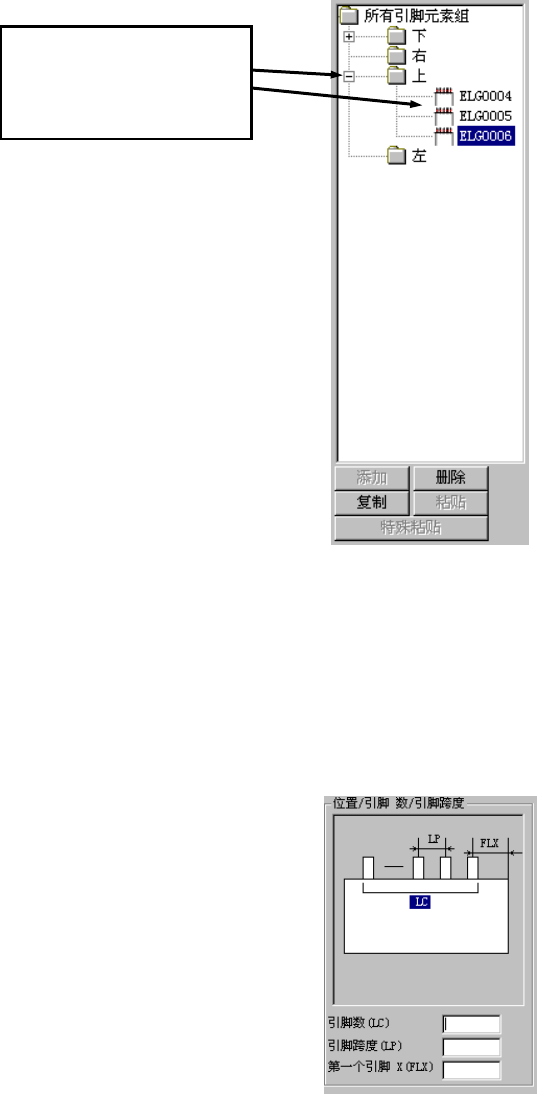

图 12-4-3-3 引脚元件要素组一览表
(2) 引脚位置、引脚数量、引脚间距
●引脚数 (LC)：
组内的引脚数
●引脚跨度(LP)：
从引脚中心到下一引脚中心的距离
●第一个引脚 X(FLX)：
从角(最外周)到首元件要素的距离
图 12-4-3-4 引脚位置·引脚数·引脚跨度项目
单击[＋]，则符号变为
[－]，并显示在该引脚位
置所定义的元件要素组。
