第 2 部 功能详解篇 第 12 章 通用图像
12-39
12-5-3 外形元件类（元件要素组/元件要素格式）
■ 给出了外形元件类的数据输入例子。
(1) 扩展图像画面
· 在「元件类型」中选择外形元件类。
· 在「数据格式定义」中选择元件要素组/元件要素格式。
· 在「元件要素组一览」中选择追加。
(2) 元件实例 1

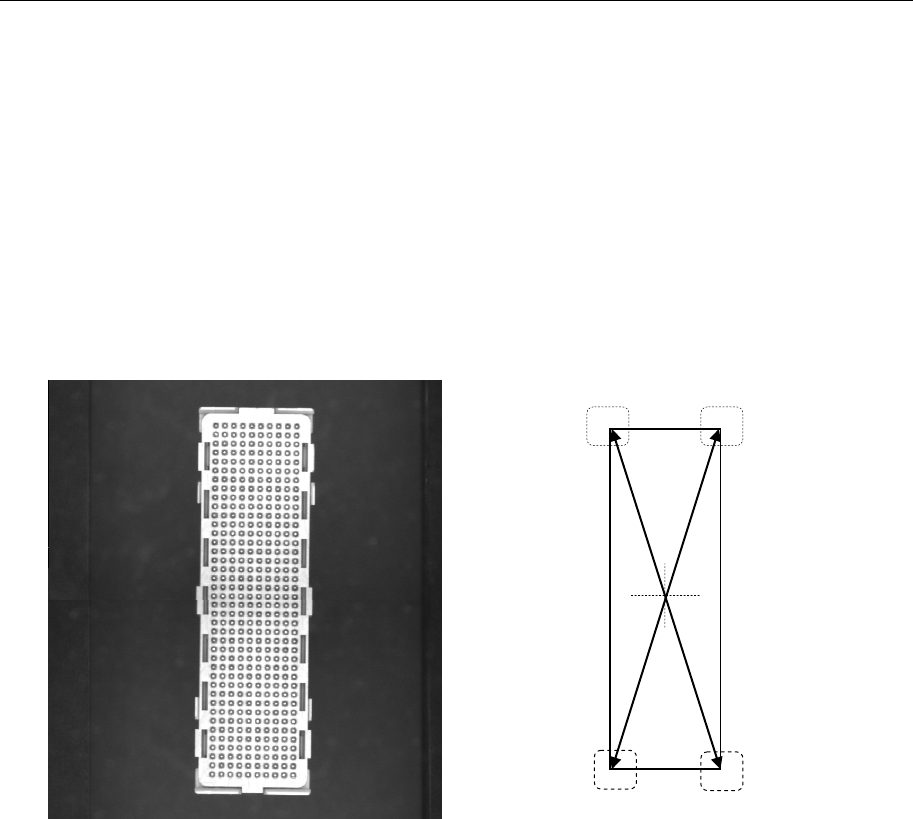

· 元件概要与元件要素组配置图
<元件监视器中的元件图像：仰视图> <俯视图>
第 4 元件要素组
第
3 元件要素组
第
2 元件要素组
第 1
元件要素组
第 2 部 功能详解篇 第 12 章 通用图像
12-40
· 将输入数据汇总后可得到：
元件要素
组名
首元件要素
的配置
(排列) 欠缺 元件要素
元件要素
偏移
元件
要素
尺寸
(角) 备注
ELG0001 X: -8.25
Y: -27.6
Z: 0
θ: 0
容差：全部为 0
点
类型：角
基准位置：
左下的位置
元件要素
极性：明亮
偏移：
全部为 0
容差：
全部为 0
半径：
0.5
照明数据：
反射的标准设
定
连续 2 分割识
别
ELG0002 X: 8.25
Y: -27.6
Z: 0
θ: 90
容差：全部为 0
点
类型：角
基准位置：
左下的位置
元件要素
极性：明亮
偏移：
全部为 0
容差：
全部为 0
半径：
0.5
ELG0003 X: 8.25
Y: 27.6
Z: 0
θ: 180
容差：全部为 0
点
类型：
角
基准位置：
左下的位置
元件要素极
性：明亮
偏移：
全部为 0
容差：
全部为 0
半径：
0.5
ELG0004 X: -8.25
Y: 27.6
Z: 0
θ: 270
容差：全部为 0
点
类型：
角
基准位置：
左下的位置
元件要素极
性：明亮
偏移：
全部为 0
容差：
全部为 0
半径：
0.5
第 2 部 功能详解篇 第 12 章 通用图像
12-41
(3) 元件实例 2

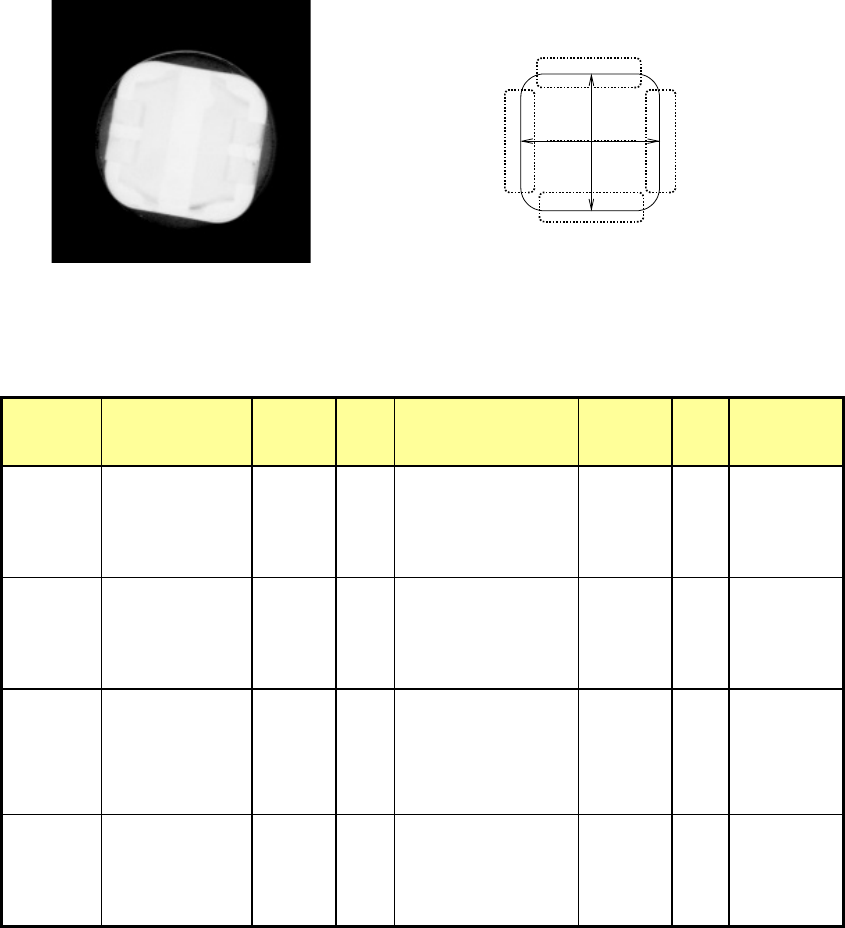

· 元件概要与元件要素组配置图
· 将输入数据汇总：
元件要素
组名
首元件要素
的配置
(排列) 欠缺 元件要素
元件要素
偏移
元件
要素
尺寸
检查
ELG0001 X: 0
Y: -6
Z: 0
θ: 0
容差：全部为 0
点 类型：边
基准位置：下面中心
元件要素极性：明亮
偏移：
全部为 0
容差：
全部为 0
照明数据：
透射照明
ELG0002 X: 6
Y: 0
Z: 0
θ: 90
容差：全部为 0
点 类型：边
基准位置：下面中心
元件要素极性：明亮
偏移：
全部为 0
容差：
全部为 0
ELG0003 X: 0
Y: 6
Z: 0
θ: 180
容差：全部为 0
点 类型：边
基准位置：下面中心
元件要素极性：明亮
偏移：
全部为 0
容差：
全部为 0
ELG0004 X: -6
Y: 0
Z: 0
θ: 270
容差：全部为 0
点 类型：边
基准位置：下面中心
元件要素极性：明亮
偏移：
全部为 0
容差：
全部为 0
第 1 元件组
第 2 元件组
第 3 元件组
第 4 元件组
<俯视图> <元件监视器中的元件图像：仰视图>
第 1 元件要素组
第 2 元件要素组
第 4 元件要素组
第 3 元件要素组
