第 2 部 功能详解篇 第 12 章 通用图像
12-47
· 有相邻近的相同指定角度(
θ
偏移)的角或有角的元件要素(引脚、四方形平面、四方形标记)
时，必须用标准 VCS 换算使角离开 4mm 以上。
· 边最多可指定 4 个边，但具有相同指定角度(θ偏移)的边只能指定 1 个。在最外周边的情
况下，长度必须为元件尺寸的 1/2 以上。仅在指定边时才必须包括正交的 2 边。
θ0°与
270°的边各有 2 个，
但是只能指定 1 个。
<TOP VIEW>
θ270°边 1
θ0°边 2
θ0°边 1
θ90°边
θ180°边
θ270°边 2
· 设定的元件要素直线部分按标准 VCS(54mm 视野)换算，必须在 4.0mm（±2.0mm 以）上。
（27mm 视野摄像机（OP）： 2.0mm）
· 若是元件内侧黑，则边部分的厚度必须在 0.3mm 以上。
· 标记最多可指定 3 个。
· 孔也可指定圆形标记的极性反转(暗)，但图像必须映照成规则的圆形。(请注意，用透射照
明识别厚元件时，孔有时不能映照成规则的圆形。)
· 有邻近的尺寸相同的标记或有相同形状相同尺寸的元件要素 (球、球形平面)时，必须用标
准 VCS 换算使标记离开 5mm 以上。
(6) 通用图像元件数据格式利用时的注意事项
· 请将其适用于有位置精度时，且必须识别的元件要素·组(尤其是引脚)。
若将其用于位置精度偏差较大的元件要素·组(尤其是引脚)，则易于出现识别错误。
第 2 部 功能详解篇 第 12 章 通用图像
12-48
12-7 MNVC（多吸嘴 图像定心）
12-7 节及 12-8 节是关于 MNVC 功能的规格和操作说明。
12-7-1 概要
MNVC(Multi Nozzle Vision Centering)功能：使用 LNC60 贴片头校正图像识别，可以大幅
度地提高图像识别贴片效率。
12-7-2 设定和准备
为了使用 MNVC 功能，需要进行以下的设置和准备。
在机器设置时，请把 MNVC 选项设置为有效（参见「12-8-1 机器设置」）。
在生产程序的内容里，包括有 L 贴片头对大型元件(超过 10 mm)进行图像识别处理时，
在 ATC 上「用 VCS 不能检测的吸嘴(注 1)」 6 个以上。
注 1：所谓「用 VCS 不能检测的吸嘴」是指在 MNVC 选项运行状态下也不能用图像识别装置
检测的吸嘴，系指以下吸嘴。

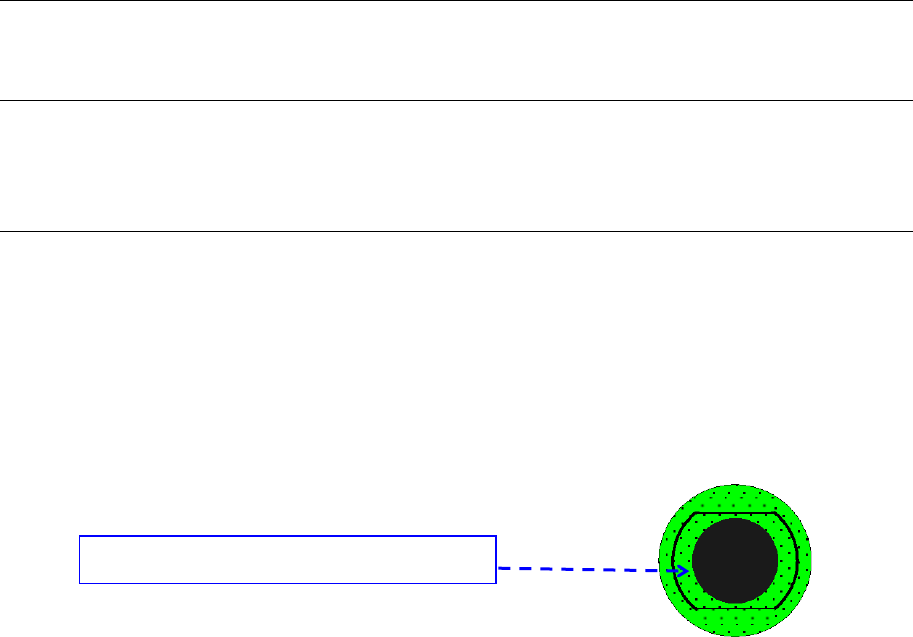

① 在 500 号到 508C 号的吸嘴中，下面中央的金属部分被涂成黑色的(参见下图)。
图 12-7-2-1 从下面看的适合吸嘴例
② 夹持吸嘴被涂成黑色的。
* 下面中央的金属部被涂成黑色
第 2 部 功能详解篇 第 12 章 通用图像
12-49
注 2： 关于 ATC 上的吸嘴数量
(1)防眩用吸嘴的安装
用 L 贴片头识别大型元件时，L1～L6 轴如 L1 和 L3 或 L2 和 L4 跳过邻接的轴来使用。此时不
使用的轴的吸嘴外轴，或吸嘴外轴反射光进入 VCS 摄像机，就不能正确地进行图像识别。
为了防止这种情况，使用 MNVC 选项时，追加了如下生产前检查和动作。
①在分配吸嘴时，检查可否作为防眩用吸嘴使用。
②生产开始前，检查在ATC上是否有6个以上、是否有7个以上的用VCS不能检测的吸嘴。
③在不使用的邻接轴的VCS不能检测的吸嘴位置上，安装防眩用吸嘴
(参见下图)。
L1 L2 L3 L4
部品吸着用のノズル
防眩用のノズル
L5 L6
图 12-7-2-2 用 L1/L3 轴吸取大型元件时的吸取用吸嘴和防眩用吸嘴( 模式图 )
(2) 关于用 VCS 不能检测的吸嘴数量
在生产程序中，预定使用的某个吸嘴安装了防眩用吸嘴后，在按原目的(吸取元件)使用吸嘴
时，需要更换吸嘴，可能影响生产效率。
为了避免更换这样的吸嘴，我们推荐采用安装
[用生产程序使用的数量 + 2 个]
把 VCS 不能检测的吸嘴安装到 ATC 上。
[ 避免因贴片头故障影响运转时的运用 ]
对安装防眩用吸嘴的贴片头发生故障进行回避运转(设备运转设置为 「不使用」 故障贴片头)
时，吸嘴将自动不被安装。但，因该贴片头不能遮挡反射光，有可能妨碍 MNVC 的功能。
在此状态下，为了使用 MNVC 功能，请手动安装防眩用吸嘴，作为恢复故障贴片头前的处理(或
进行防止贴片头发光的处理)。
防眩用吸嘴
吸附元件用的吸嘴
