第 2 部功能详解篇第 12 章通用图像

12-56

12-8-5 错误图像的显示

在操作选项中选中「发生错误时暂停」的情况下，从如下暂停画面可以进行重新显示/保存发生

图像识别错误元件的图像。显示如下图像后，请按「详细错误」按钮。

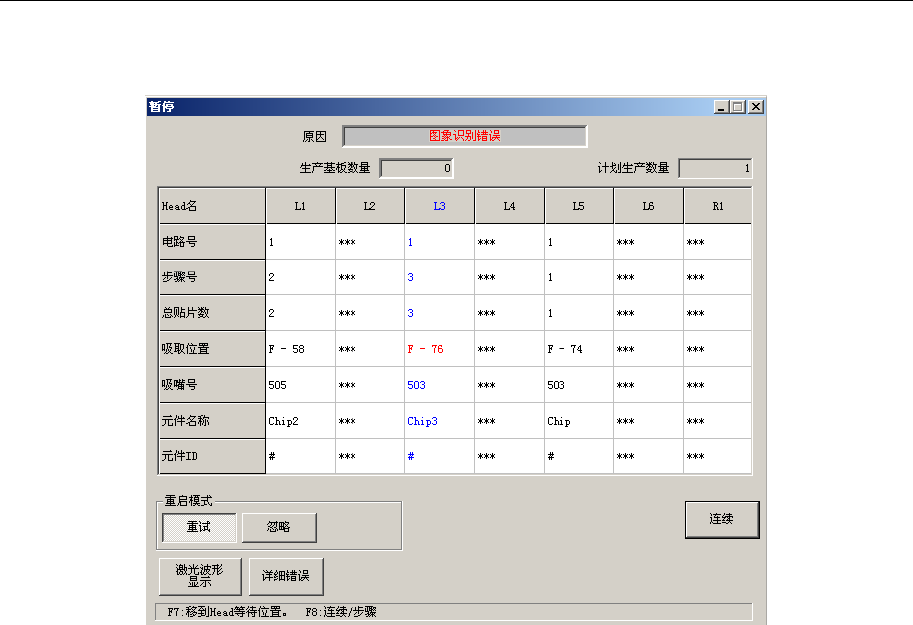

图 12-8-5-1 暂停画面

第 2 部功能详解篇第 12 章通用图像

12-57

下面的画面是详细信息对话框。请选择「内容」为 VCS 识别,「详细」为“正常”以外的 Head，

然后按「图像处理」按钮。

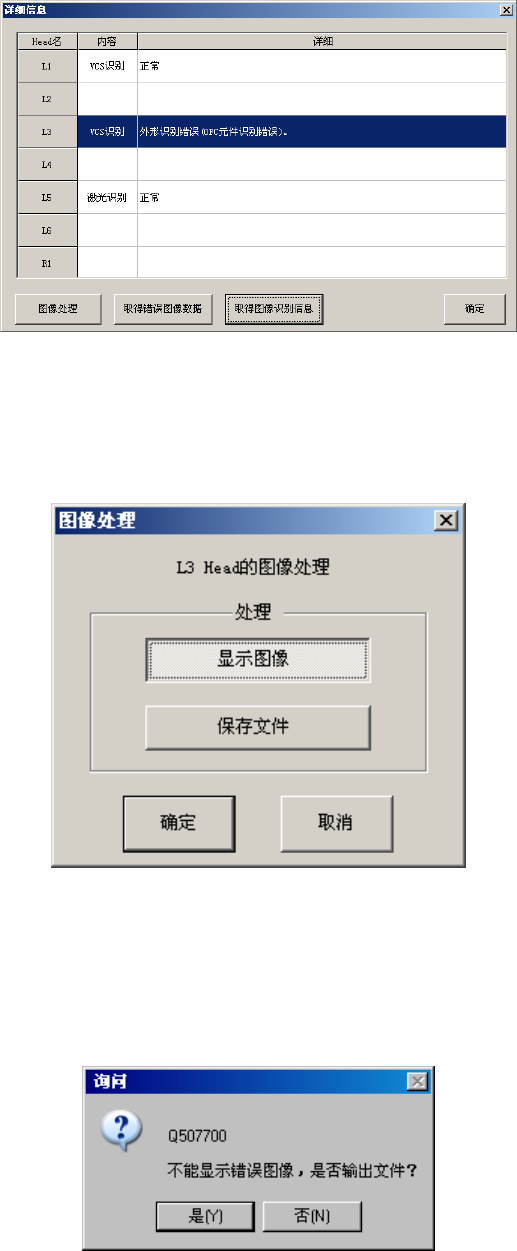

图 12-8-5-2 详细显示对话框

显示如下对话框。要在监视器上显示图像时，请选择「显示图像」，然后按「确定」键。所选择的

贴片头画面则可显示到监视器上。

如果选择「保存文件」，按「确定」之后，监视器显示出图像的同时，把图像保存到 HDD。

图 12-8-5-3 图像处理对话框

（注）执行「取得错误图像数据」后，就不能显示错误图像了。

因此，按了「取得错误图像数据」按钮之后，会显示如下对话框画面。如果不需要显示错误

图像，请按「是」。过去 5 次的错误图像信息被保存到 HDD。为 DFFPVCS 时，1 循环的报错图

像信息被保存在 HDD 中。如果还想显示错误图像时，请按「否」。

图 12-8-5-4 错误图像取得的确认对话框

第 2 部功能详解篇第 13 章程序补充

13-1

第

章

程序补充

13-1 元件尺寸图例

· 方形芯片·方形芯片（LED）

· 圆筒形芯片

· 铝电解电容

外形尺寸

横

外形尺寸

纵

元件高度

外形尺寸

横

外形尺寸

纵

元件高度

外形尺寸

横

外形尺寸

纵

元件高度

引脚长度

引脚宽度

＋侧

－侧
