第 2 部 功能详解篇 第 13 章 程序补充
13-7

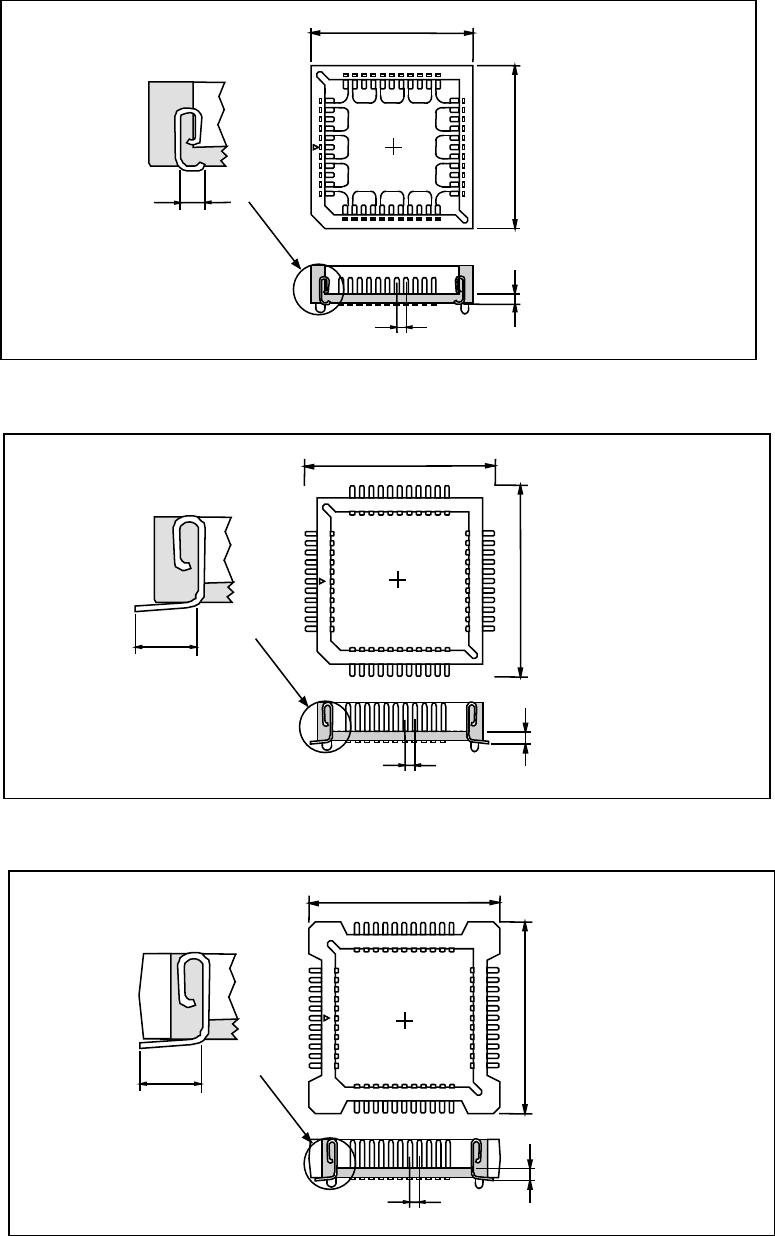

· J 形引脚插座
外形尺寸 横
外形尺寸
纵
元件高度
引脚间距
引脚长度
· 鸥翼式插座
外形尺寸
横
外形尺寸 纵
元件高度
引脚间距
引脚长度
· 带减震器的插座
外形尺寸 横
外形尺寸 纵
元件高度
引脚间距
引脚长度
第 2 部 功能详解篇 第 13 章 程序补充
13-8

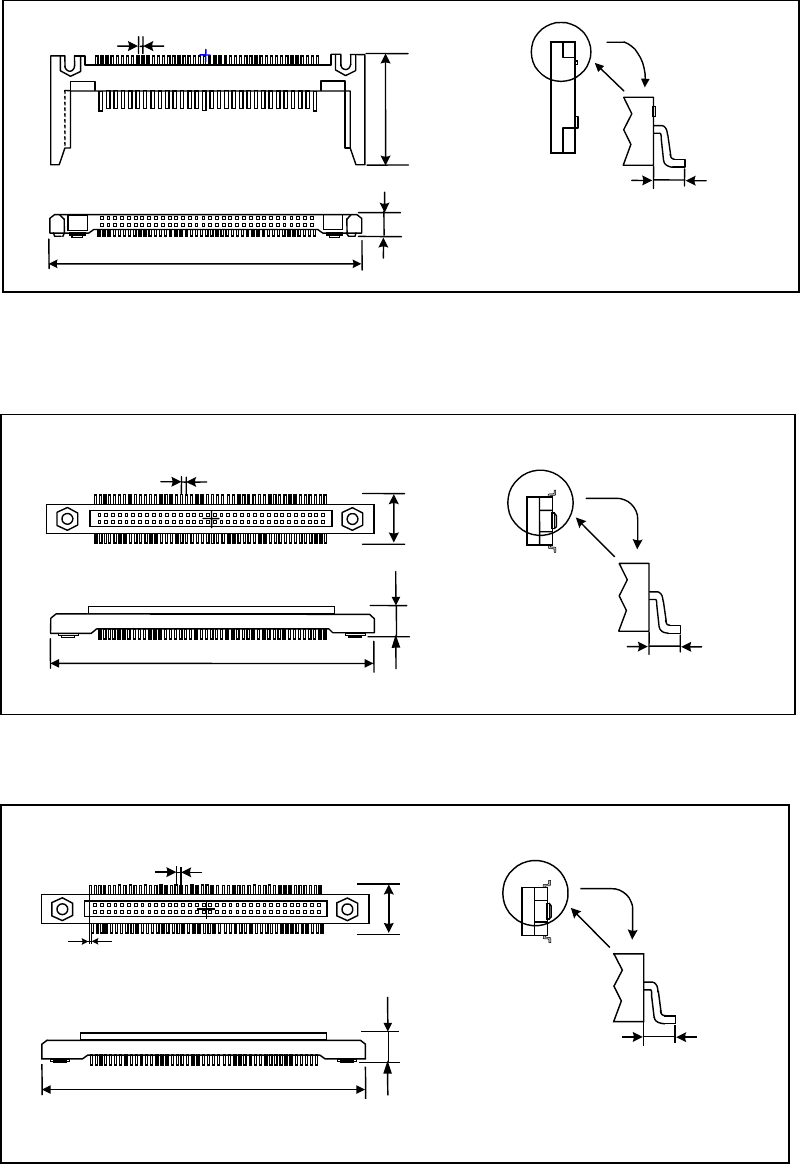

· 单向引脚连接器
·
双向引脚连接器
·
Z 引脚连接器
外形尺寸 横
外形尺寸 纵
元件高度
引脚间距
引脚长度 纵
引脚间距
外形尺寸 纵
元件高度
引脚长度 纵
外形尺寸 横
外形寸法 縦
リードピッチ
下辺リードが右側に半リードピッチシフトしています。
リード長 縦
外形寸法 横
部品高さ
引脚间距
外形尺寸 纵
引脚高度
引脚长度 纵
元件高度
外形尺寸 横
下边引脚向右侧移动半个引脚间距
第 2 部 功能详解篇 第 13 章 程序补充
13-9
13-2 控制数据管理
执行控制数据（MS参数、机器设置信息等）的备份与恢复。

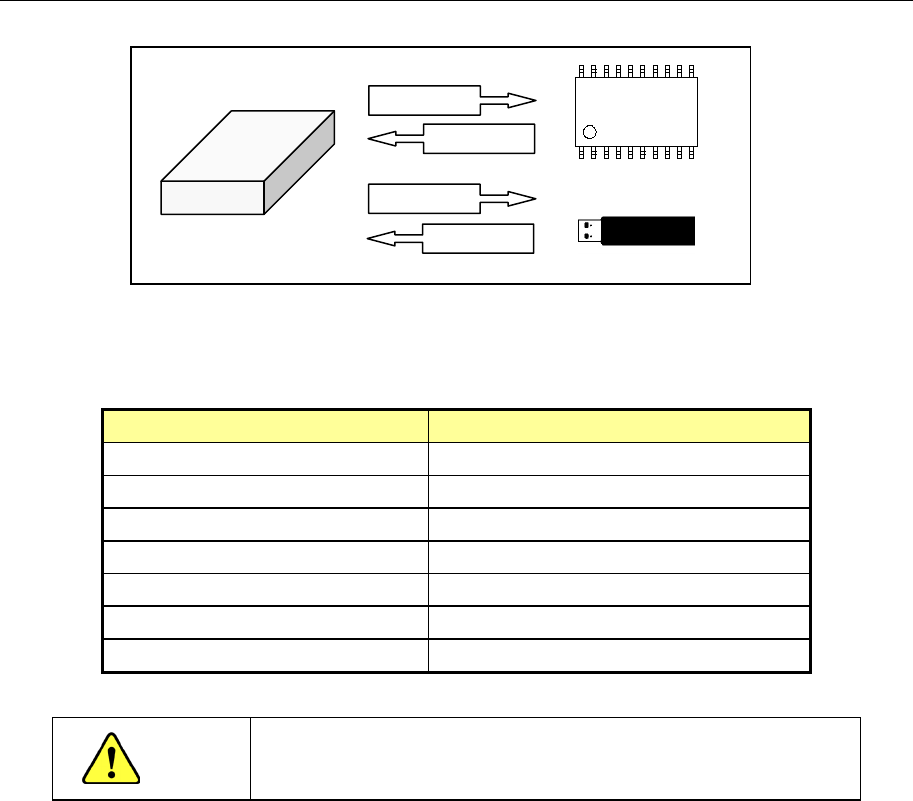

图 13-2-1 控制数据的备份与恢复
表 13-2-1 控制数据文件内容
控制数据文件名
内容
MSP_JH10.DAT
MS
参数
CTL_JH10.DAT
机器控制参数
DSN_JH10.DAT
吸嘴长度、高度等的设计尺寸
POS_JH10.DAT
主机的机器安装尺寸
SUP_JH10.DAT
机器设置信息
OPT_JH10.DAT
选项信息、操作选项
MPD_JH10.DAT
有关主机的机械的设计值信息
注意
请务必按照 JUKI 修理工程师的指示进行操作。
如果错误操作，可能会导致机器无法正常运行。
SSD（固态硬盘）
(
主机)
备份
恢复
备份
恢复
闪存
(主机)
USB
闪存
