JM-10_使用说明书 - 第811页
第 2 部 功能详解篇 第 13 章 程序补充 13 - 10 13 -2- 1 操作方法 请从菜单栏中选 择「文件 (F) 」→「控制数据 管理 ... 」。 图 13-2-1-1 控制数据文件保管器 请从单选按钮 ( 下表的 4 个项 目 ) 选择作业内 容，再按下 按钮。 选择项目 内容 1 把控制数据保 存到闪存 卡上 将控制数据 保存到主机的 闪存中。 2 控制数据文件 是 保存在硬盘 , 或者 USB 等外部记忆 装置 上 …
第 2 部 功能详解篇 第 13 章 程序补充
13-9
13-2 控制数据管理
执行控制数据（MS参数、机器设置信息等）的备份与恢复。
图 13-2-1 控制数据的备份与恢复
表 13-2-1 控制数据文件内容
控制数据文件名
内容
MSP_JH10.DAT
MS
参数
CTL_JH10.DAT
机器控制参数
DSN_JH10.DAT
吸嘴长度、高度等的设计尺寸
POS_JH10.DAT
主机的机器安装尺寸
SUP_JH10.DAT
机器设置信息
OPT_JH10.DAT
选项信息、操作选项
MPD_JH10.DAT
有关主机的机械的设计值信息
注意
请务必按照 JUKI 修理工程师的指示进行操作。
如果错误操作，可能会导致机器无法正常运行。
SSD（固态硬盘）
(
主机)
备份
恢复
备份
恢复
闪存
(主机)
USB
闪存
第 2 部 功能详解篇 第 13 章 程序补充
13-10
13-2-1 操作方法
请从菜单栏中选择「文件(F)」→「控制数据管理...」。
图 13-2-1-1 控制数据文件保管器
请从单选按钮(下表的4个项目)选择作业内容，再按下 按钮。
选择项目
内容
1 把控制数据保存到闪存卡上 将控制数据保存到主机的闪存中。
2 控制数据文件是保存在硬盘,
或者 USB 等外部记忆装置上
将控制数据文件保存到 USB 等外部记忆装置或 SSD
上所指定的文件夹中。
3 从闪存卡复原控制数据文件(只
限于修理工程师)
从主机的闪存中恢复控制数据。
4 从硬 盘,或者 USB 等外部记忆
装置恢复控制数据文件(只限于
修理工程师)
从 USB 等外部记忆装置或 SSD 上所指定的文件夹中恢复控
制数据文件。
(补充) 在将控制数据文件保存到 USB 等外部记忆装置或 SSD 中时，需先压缩后再保存。从 USB
等外部记忆装置或 SSD 中进行恢复时，以通过上述操作进行压缩后保存的文件作为对象。
(注) 当用户级别在修理工程师以上时，可执行 3.和 4.
第 2 部 功能详解篇 第 13 章 程序补充
13-11

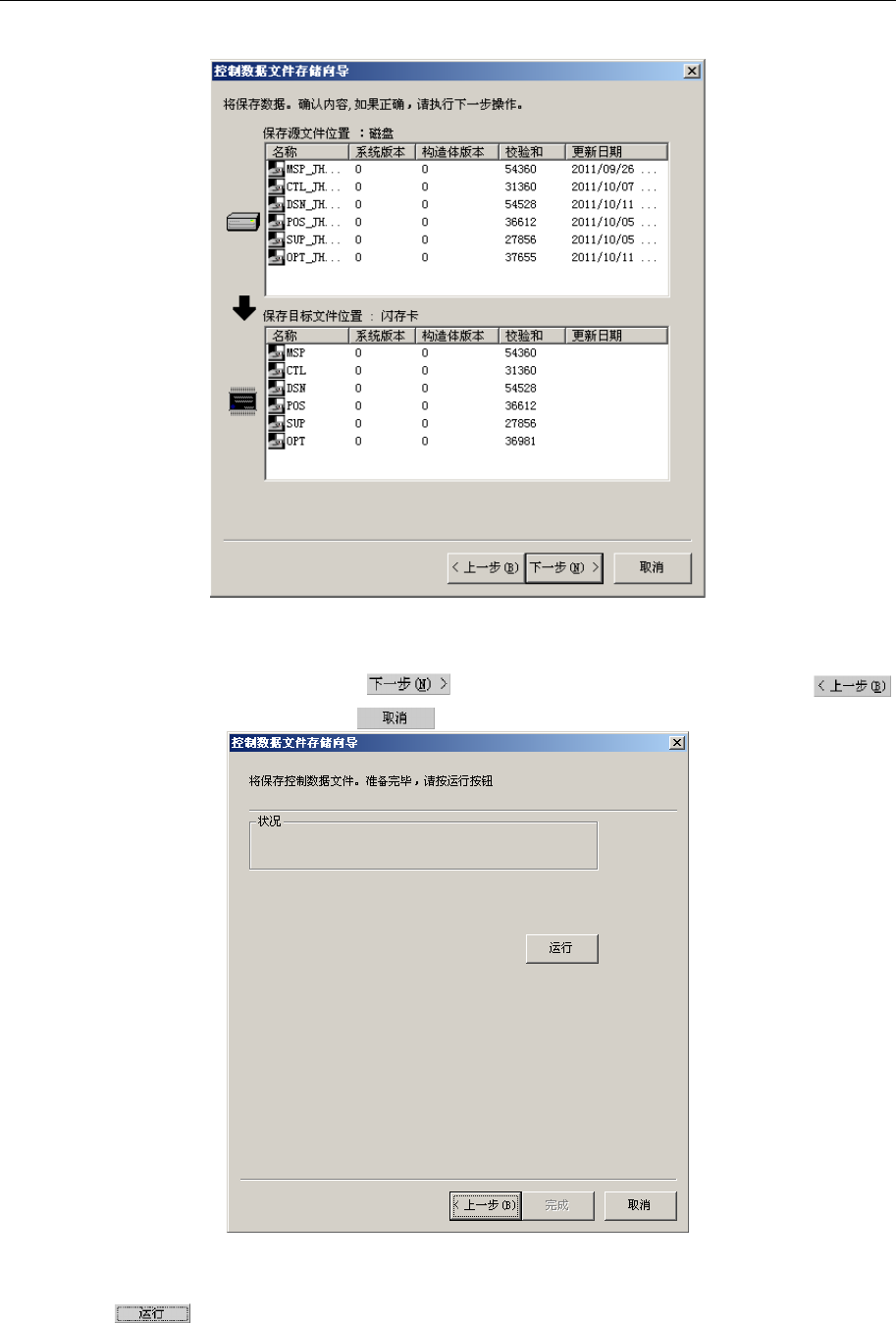

13-2-2 将控制数据保存到闪存的处理
选择[1．把控制数据保存到闪存卡上]后，则显示如下的画面。
图 13-2-2-1 将控制数据保存到闪存的画面
确认要保存的内容后，请按下 按钮。如果要变更操作内容等，请按下
按钮，或在作业结束时按下 按钮。
图 13-2-2-2 将控制数据保存到闪存的执行画面
按 按钮来保存控制数据。
