Betriebsanleitung SIPLACE D3 3 Technische Daten des Automaten Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.3 Abmessungen und Gewicht 103 3.3.3 Höhe der aufgeklappten Schutzhaube 3 Abb. 3.3 - 2 Höhe der aufgeklappten…
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D3
3.3 Abmessungen und Gewicht Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
102
3.3.2 Abmessungen
3
3

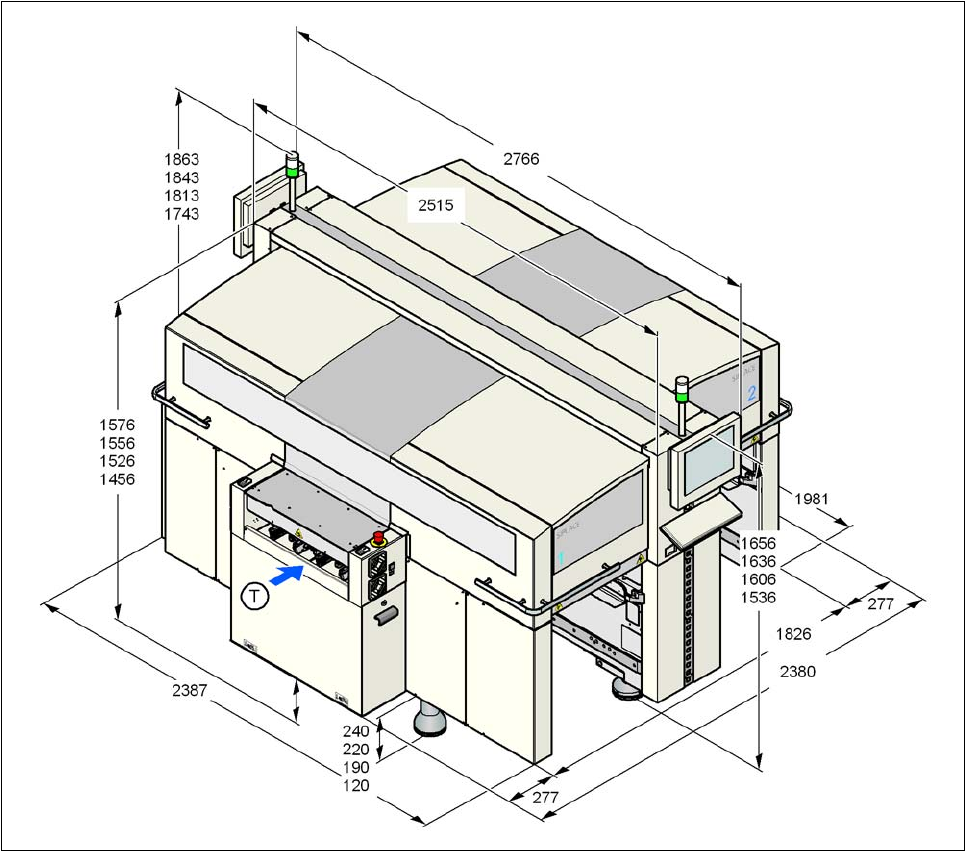

Abb. 3.3 - 1 Abmessungen des Automaten (Grundmaschine) in Millimeter
3
(T) Leiterplattentransportrichtung
Betriebsanleitung SIPLACE D3 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.3 Abmessungen und Gewicht
103
3.3.3 Höhe der aufgeklappten Schutzhaube
3

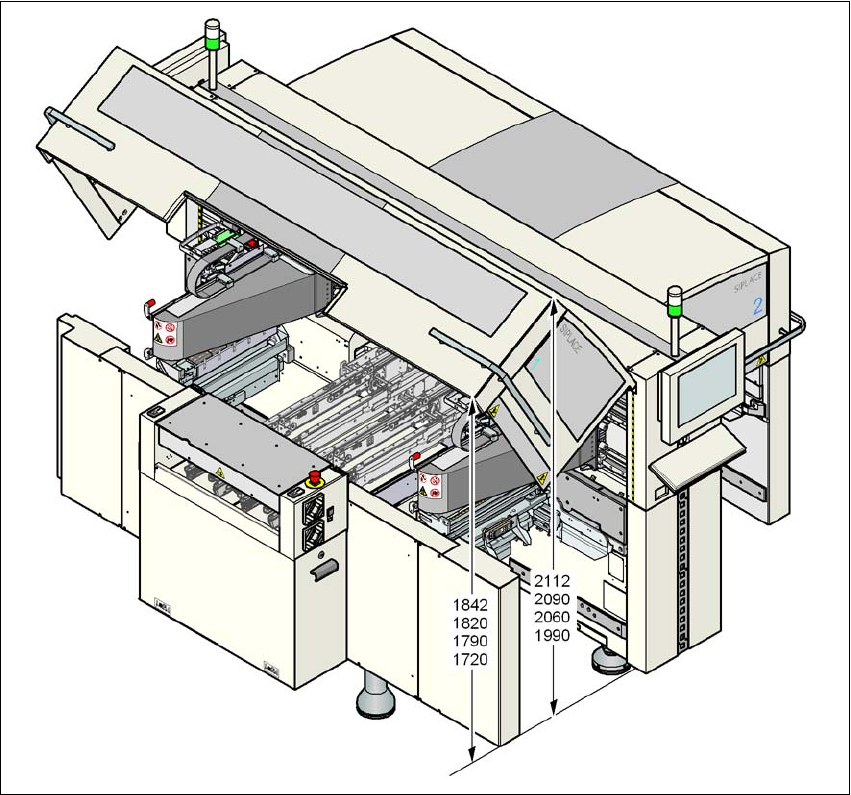

Abb. 3.3 - 2 Höhe der aufgeklappten Schutzhaube - Abmessungen in Millimeter
3
3
3
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D3
3.3 Abmessungen und Gewicht Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
104
3.3.4 Rangierabstand des BE-Wagens
3
3
Abb. 3.3 - 3 Rangierabstand des BE-Wagens am Automaten
Der Rangierabstand R des BE-Wagens am Automaten beträgt
– an den Stellplätzen 1, 3 und 4
750 mm bei nach unten geklappten Griffen bzw.
1050 mm bei nach oben geklappten Griffen,
– an Stellplatz 2
600 mm bei nach unten geklappten Griffen bzw.
900 mm bei nach oben geklappten Griffen.
