3 Technische Daten des Automaten Betriebsanleitung SIPLACE D3 3.4 Baugruppenübersicht Ab Softwareversion SR.605.xx Ausgabe 0 7/2008 DE 106 3.4 Baugruppenübersicht 3 Abb. 3.4 - 1 Automat - Schutzhauben und Abdeckungen (1)…
Betriebsanleitung SIPLACE D3 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.3 Abmessungen und Gewicht
105
3.3.5 Schwerpunkt
3
3
3

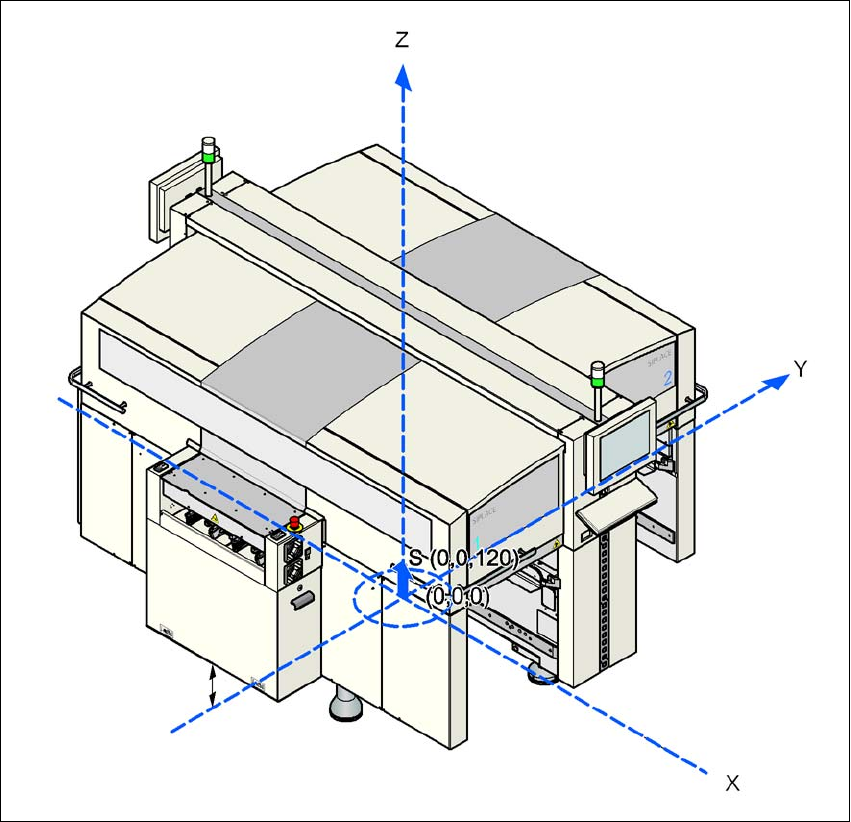

Abb. 3.3 - 4 Schwerpunkt des Automaten in Millimeter
3
X-Koordinate 0 mm
Y-Koordinate 0 mm
Z-Koordinate 120 mm Höhe
Diese Schwerpunktkoordinaten gelten für den Automaten bei einer LP-Transporthöhe von
830 mm.
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D3
3.4 Baugruppenübersicht Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
106
3.4 Baugruppenübersicht
3
Abb. 3.4 - 1 Automat - Schutzhauben und Abdeckungen
(1) Maschinenrahmen
(2) Leiterplattentransport (flexibler Doppeltransport)
(3) Anbausatz auf der LP-Eingabeseite
(4) BE-Wagen-Einzugsvorrichtung, Gurtschneidgerät, Leergurtleitkanal (4x)
(5) Portal 1 mit Bestückkopf
(6) Anbausatz auf der LP-Ausgabeseite
(7) Portal 3 mit Bestückkopf
(8) Monitor (2x)
(9) Tastatur (2x)
(10) Portal 4 mit Bestückkopf
Betriebsanleitung SIPLACE D3 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.5 Bestückkopf
107
3.5 Bestückkopf
3.5.1 12-Segment Collect&Place Kopf für High-Speed-Bestückung
3
Abb. 3.5 - 1 12-Segment Collect&Place Kopf - Funktionsgruppen Teil 1
(1) Vakuumerzeuger
(2) Drehstation, DP-Achse
(3) Stern mit 12 Pinolen, Stern-Achse
(4) Blasluftventil
(5) Schalldämpfer
