Betriebsanleitung SIPLACE D3 3 Technische Daten des Automaten Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.7 LP-Transportsystem 125 nicht von der Dicke der Leiterpla tte ab. Dement sprechen d ist auch die Bestückrat…
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D3
3.7 LP-Transportsystem Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
124
3.7.1.2 Aufbau des flexiblen Doppeltransports
Der flexible Doppeltransport besitzt zwei elektrisch und mechanisch voneinander unabhängige
Transportspuren.
3

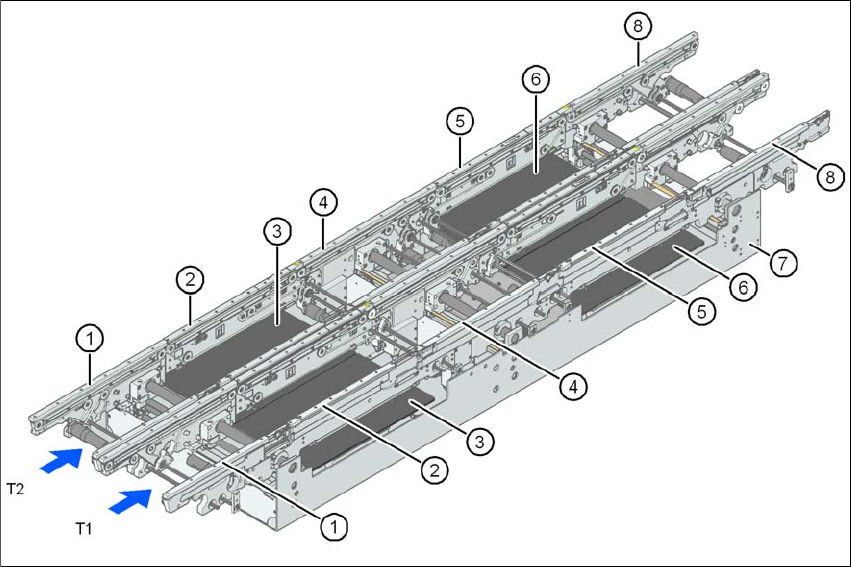

Abb. 3.7 - 2 Aufbau des LP-Doppeltransports
(1) Eingabetransport
(2) Bearbeitungstransport 1
(3) Hubtisch 1
(4) Zwischentransport
(5) Bearbeitungstransport 2
(6) Hubtisch 2
(7) Montagewanne
(8) Ausgabetransport
T1 Transportspur 1
T2 Transportspur 2
3.7.2 Beschreibung
Zum Bestücken wird die Leiterplatte von ihrer Unterseite her geklemmt. Der Abstand zwischen
Leiterplattenoberseite und Bestückkopf bleibt daher bei jeder Leiterplatte unverändert und hängt
Betriebsanleitung SIPLACE D3 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.7 LP-Transportsystem
125
nicht von der Dicke der Leiterplatte ab. Dementsprechend ist auch die Bestückrate nicht von der
LP-Dicke abhängig. Darüber hinaus lässt sich die LP-Markenzentrierung optimieren. Durch den
gleichbleibenden Abstand zwischen LP-Oberfläche und LP-Kamera ist der Fokus der LP-Kamera
immer gleich scharf auf die LP-Oberfläche eingestellt. Die LP-Markenkonturen werden optimal auf
dem CCD-Chip der LP-Kamera abgebildet.
Die Breite des Leiterplatten-Transports wird elektronisch von einem integrierten Regelkreis einge-
stellt und überwacht. Sie lässt sich per Programmaufruf wählen. Dazu aktiviert die Regelelektronik
die Schrittmotoren so lange, bis die gewünschte Breite erreicht ist. Die Breitenverstellung ist also
unabhängig von anderen Maschinenkomponenten.
Die Transporthöhe lässt sich am Automaten so wählen, dass diese in Linien mit 830, 900, 930
oder 950 mm Transporthöhe integriert werden können.
Die Kommunikation zwischen den LP-Transporten der einzelnen Automaten erfolgt über die
SMEMA-Schnittstelle oder die optionale Siemens-Schnittstelle.
Für den Doppeltransport und auch für den Einfachtransport kann die feste Transportseite rechts
oder links gewählt werden. Eine Umrüstung der festen Transportseite von rechts auf links oder
umgekehrt ist bei diesem Transport leicht per Stationssoftware möglich.
Der Transport der Leiterplatten wird mit optischen Sensoren überwacht und gesteuert. Hat die Lei-
terplatte den Bestückbereich erreicht und die Lichtschranke passiert, wird sie abgebremst. Eine
Laserlichtschranke erfasst die Position der Leiterplatte. Sobald die Leiterplatte ihre Sollposition
erreicht hat, wird das Transportband gestoppt und die Leiterplatte von der Unterseite her ge-
klemmt.
3.7.3 Definition der Transportspuren und Transportarten
Die rechte Transportspur (in Transportrichtung gesehen) wird als "Transport 1" bezeichnet, die
linke Transportspur als "Transport 2" (siehe Abb. 3.7 - 4
, Seite 127).
3.7.3.1 Definition der Transportspurbreite
3.7.3.2 Standardbreite
Die Standardbreite der Transportspur ist die maximale Transportbreite, die durch die Sollposition
der festen Transportwange vorgegeben ist. Sie beträgt maximal 216 mm pro Spur.
3.7.3.3 Überbreite Transportspur
Durch Verschieben der festen Transportwange aus Ihrer Sollposition lässt sich die Transportspur
auf maximal 250 mm verbreitern.
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D3
3.7 LP-Transportsystem Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
126
3.7.3.4 Doppeltransport im Modus "Einfachtransport"
Der Doppeltransport kann online zu einem Einfachtransport konfiguriert werden. Dazu wird eine
Transportspur vollständig zusammenfahren und deaktiviert (siehe Abb. 3.7 - 3
, Seite 126). Dies
ergibt eine Transportspurbreite von maximal 450 mm.
3
Abb. 3.7 - 3 Flexibler Doppeltransport im Modus "Einfachtransport"
3.7.3.5 Transportarten
Der flexible Doppeltransport lässt sich in zwei Modi betreiben:
– Transportart synchron
– Transportart asynchron
3.7.3.6 Transportart asynchron
Beschreibung 3
Im asynchronen Betrieb wird immer eine Leiterplatte in einer Transportspur bestückt, während
eine andere in der zweiten Transportspur in die Bestückposition gefahren wird. Damit wird die
Doppeltransport mit verbreiterter Transportspur 2
(feste Transportwange links)
Transportspur 2
deaktiviert
Transportspur 1 Transportspur 2 Transportspur 1
deaktiviert
LP-Transportrichtung LP-Transportrichtung
Feste Transportwange
Doppeltransport mit verbreiterter Transportspur 1
(feste Transportwange rechts)
Bewegliche Transportwange
