3.9.8.2 Gurtzuführmodul 3 x 8 mm S
3

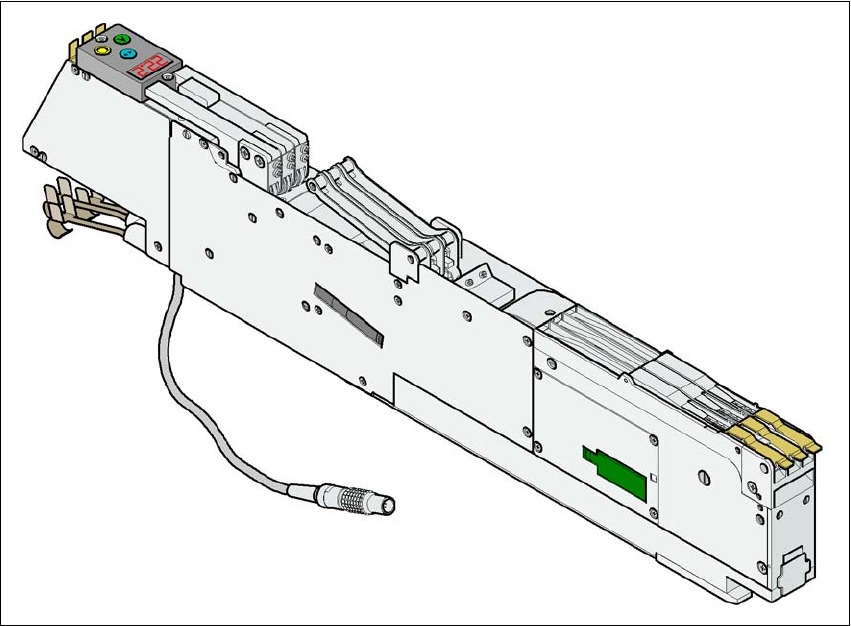

Abb. 3.9 - 2 Gurtzuführmodul 3 x 8 mm S
Artikelnummer 00141098-xx
Breite 30,6 mm
Spuren pro Zuführmodul 3
Belegte Zuführmodul-Stellplätze 1
Max. Anzahl der Zuführmodule pro Maschine 4 x 15
Bauelementevorrat bei 7"-Spulen ca. 4.000 - 10.000 Stück
Transportschrittweite 2mm / 4mm / 8 mm
Gurtmaterial Papier- oder Blistergurt
Max. BE-Höhe 2,5 mm
Betriebsanleitung SIPLACE D3 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.9 Zuführmodule
145
3.9.8.3 Gurtzuführmodul 3 x 8 mm S für 0201/0402-Bauelemente
3

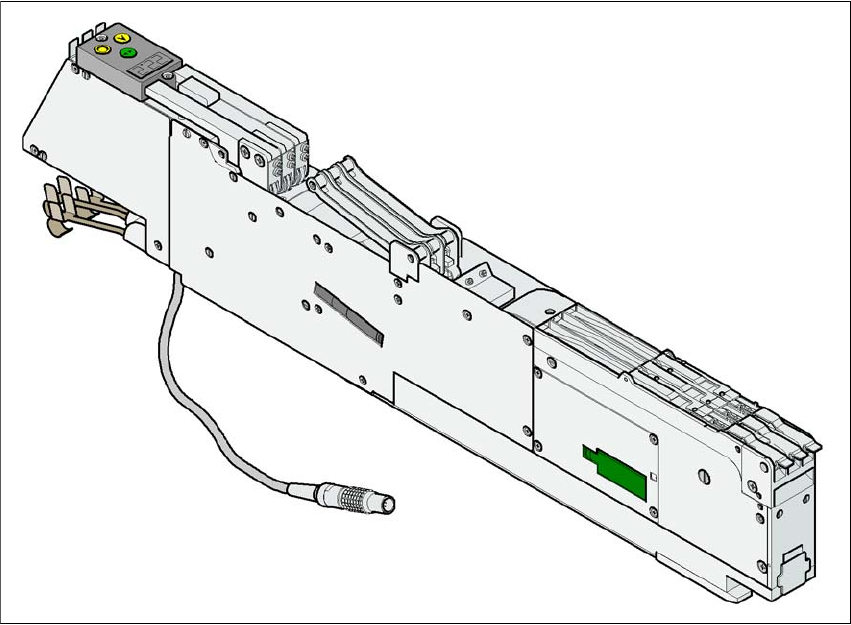

Abb. 3.9 - 3 Gurtzuführmodul 3x8mm S für 0201/0402-Bauelemente
Artikelnummer 00141099-xx
Breite 30,6 mm
Spuren pro Zuführmodul 3
Belegte Zuführmodul-Stellplätze 1
Max. Anzahl der Zuführmodule pro Maschine 4 x 15
Bauelementevorrat bei 7"-Spulen ca. 10.000 Stück
Transportschrittweite 2mm / 4mm
Gurtmaterial Papiergurt
Max. BE-Höhe 0,7 mm
Bauelementespektrum 0201/0402
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D3
3.9 Zuführmodule Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
146
3.9.8.4 Gurtzuführmodul 3 x 8 mm SL
3

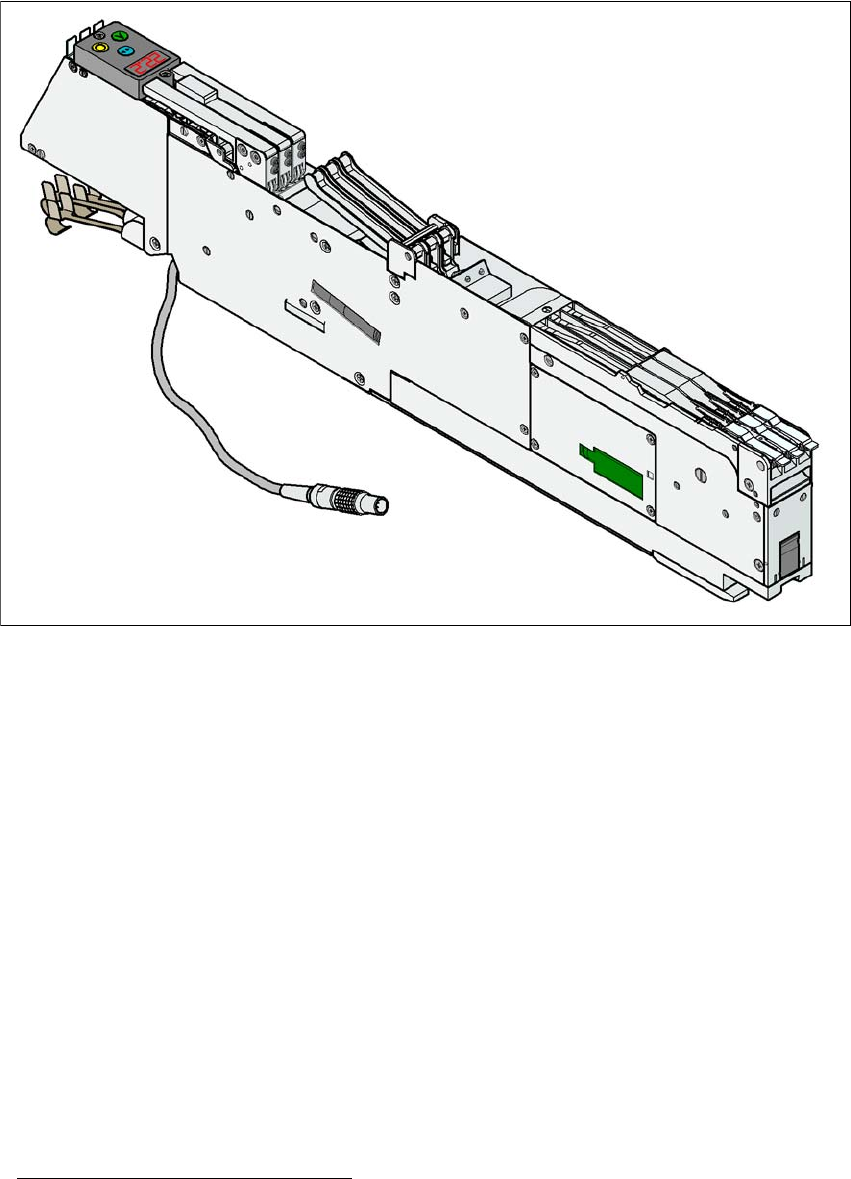

Abb. 3.9 - 4 Gurtzuführmodul 3x8mm SL
a
Artikelnummer 00141088-xx 3
Breite 30,6 mm 3
Spuren pro Zuführmodul 3 3
Belegte Zuführmodul-Stellplätze 1 3
Maximale Anzahl der Zuführmodule 4 x 15 3
Bauelementevorrat bei 7"-Spulen ca. 10.000 Stück 3
Transportschrittweite 2mm / 4mm / 8 mm 3
Gurtmaterial Papier- oder Blistergurt 3
Max. BE-Höhe 2,5 mm 3
Bauelementespektrum ab 0201 3
2 Abholpositionen vordere Position: BE ≥ 1,6 mm
hintere Position: BE ≤ 1,6 mm 3
3
Beim diesem Zuführmodul wurde das neue Prinzip "Feed on Demand" (Zuführen nach Anforde-
rung) realisiert, um das Verwerfen von Bauelementen zu reduzieren. Die BE werden erst dann zur
Abholposition transportiert, wenn der Bestückkopf zur Abholposition fährt.
a) SL = Shutterless, d.h. ohne BE-Abdeckung
