Betriebsanleitung SIPLACE D3 3 Technische Daten des Automaten Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.9 Zuführmodule 157 3.9.8.15 Bulkcase-Zuführmodul 3 Abb. 3.9 - 15 Bulkcase-Zuführmodul Artikelnummer 00142318…
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D3
3.9 Zuführmodule Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
156
3.9.8.14 Vibrationslängsförderer, Typ 3

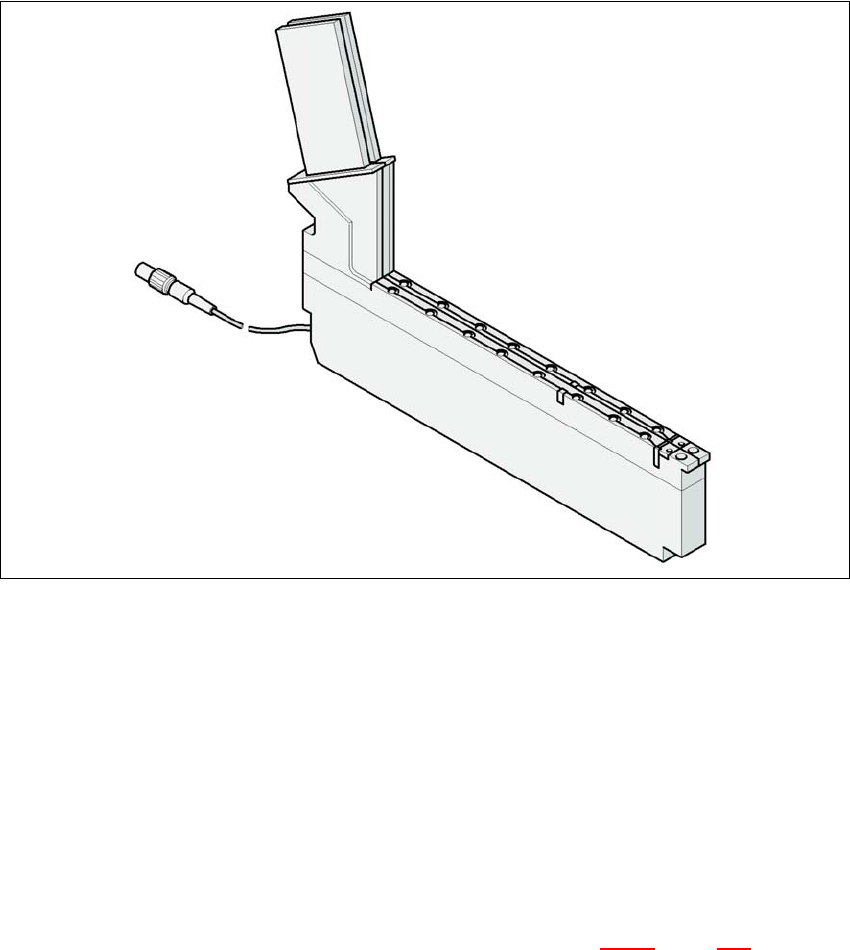

Abb. 3.9 - 14 Vibrationslängsförderer, Typ 3
Artikelnummer 00142031-xx
Breite 28 mm
Spuren pro Förderer 1, 2 oder 3
Belegte Stellplätze 1
Max. Anzahl der Förderer pro Maschine 4 x 15
Bauelementevorrat Je Stangenmagazin max. 150 Stück,
je nach Bauelementelänge
Spezifische Daten für Stangenmagazine 9,5 mm Breite / 3 Stück
15 mm Breite / 2 Stück
> 15 mm Breite / 1 Stück
30 mm Breite / 1 Stück
Rüttelzeit mit SIPLACE Pro einstellbar von 400 bis
über 1.000 msec
Betriebsanleitung SIPLACE D3 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.9 Zuführmodule
157
3.9.8.15 Bulkcase-Zuführmodul
3
Abb. 3.9 - 15 Bulkcase-Zuführmodul
Artikelnummer 00142318-xx
Breite 30,6 mm
Spuren pro Zuführmodul 2
Belegte Zuführmodul-Stellplätze 1
Max. Anzahl der Zuführmodule
pro Maschine 4 x 15
Bauelementevorrat bis zu 50.000 Stück
Zuführschienen 0402 / 0,5 mm Höhe Art.-Nr. 00142320-xx
0603 / 0,80 mm Höhe Art.-Nr. 00142322-xx
Taktzeit < 60 ms
Die Druckluftversorgung für Bulkcase-Zuführmodule ist in Abschnitt 3.10.7
, Seite 171 beschrie-
ben.
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D3
3.9 Zuführmodule Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
158
3.9.8.16 Surftape- Zuführmodul
Für die Bestückung von Bare Die benötigen Sie für die BE-Bereitstellung das Surftape-Zuführmo-
dul. Diese Zuführmodule gibt es in Ausführungen für 8-, 12- bzw. 16 mm Gurte.
3
Abb. 3.9 - 16 Surftape-Zuführmodul
Die Handhabung des Zuführmoduls ist in der Betriebsanleitung für Zuführmodule beschrieben.
