1 Einleitung
Diese Betriebsanleitung ist ein Handbuch bzw. ein Nachschlagewerk zum Bedienen und Einrich-
ten des SIPLACE
®
D3 Bestückautomaten.
In den Kopfzeilen eines jeden Kapitels finden Sie Angaben zum Ausgabestand und zur Software-
version, ab der diese Anleitung gültig ist.
1

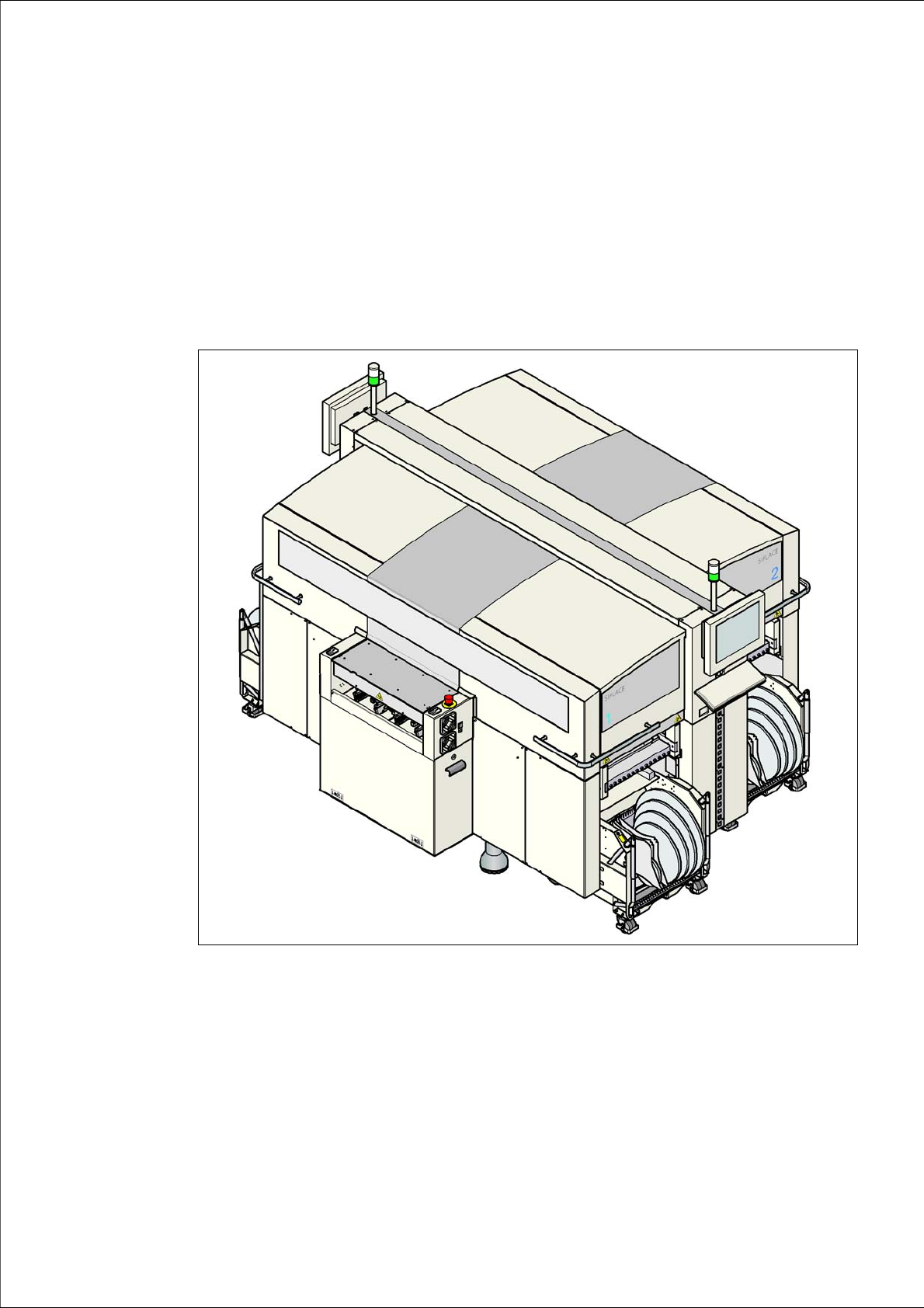

Abb. 1.0 - 1 Bestückautomat SIPLACE D3
1 Einleitung Betriebsanleitung SIPLACE D3
1.1 Maschinenbeschreibung Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
16
1.1 Maschinenbeschreibung
1.1.1 SIPLACE D3 Bestückautomat
Der SIPLACE D3 Bestückautomat zeichnet sich aus durch hohe Flexibilität in der Konfiguration,
hohe Bestückleistung und durch höchste Präzision. Bei hoher Bestückleistung deckt der Automat
ein Bauelementespektrum von 0201 bis 125 x 10 mm² ab.
Dazu kommen zwei Bestückvarianten zum Einsatz:
–das Collect&Place-Verfahren mit Collect&Place Köpfen für Bauelemente ab der Größe 0201
bis Finepitch
–das Pick&Place-Verfahren mit dem SIPLACE TwinHead für Finepitch- und OSC-Bauele-
mente
Basis des Bestücksystems ist ein verwindungssteifer und vibrationsgedämpfter Maschinenrah-
men aus Gussstahl. Dieser garantiert eine hohe Produktionsgüte und geringere Umweltbelastung
für die Mitarbeiter, da Rüttel- und Vibrationsgeräusche auf ein Minimum reduziert sind.
Der Bestückautomat besitzt drei Portale. An jedem Portal sitzt ein Bestückkopf. Unabhängig von-
einander lassen sich die Bestückköpfe schnell und präzise in X- und Y-Richtung positionieren.
Je nach Bestückauftrag kann ein 6- oder 12-Segment Collect&Place Kopf oder ein TwinHead ge-
rüstet werden. Dabei sind folgende Konfigurationen möglich:
1
1

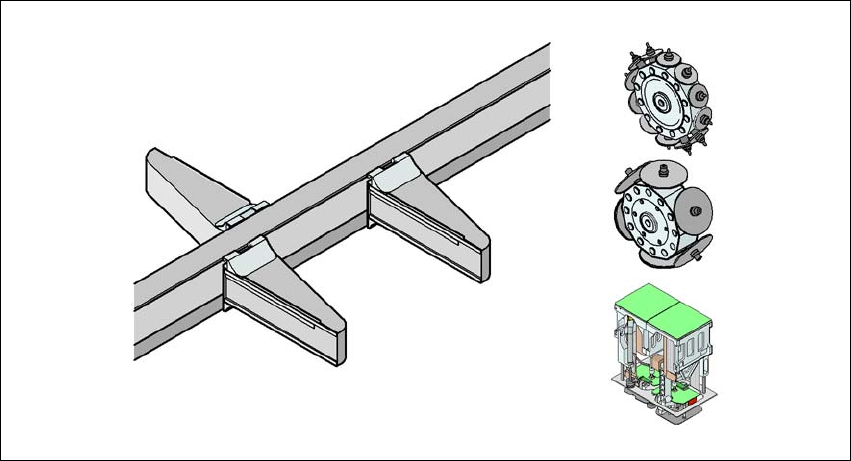

Abb. 1.1 - 1 Kopfmodularität - SIPLACE D3
Bestückbereich 2
TH
C&P12
P1
P3
P4
C&P12/C&P6/TH
C&P12/C&P6/TH
C&P6
Bestückbereich 1
C&P12/C&P6/TH
Betriebsanleitung SIPLACE D3 1 Einleitung
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 1.1 Maschinenbeschreibung
17
1
Die Leistungsdaten finden Sie in Abschnitt 3.1, Seite 97.
Für die Bauelemente-Bereitstellung stehen vier Stellplätze zur Verfügung. Bis zu vier Bauele-
mente-Wagen lassen sich andocken. Anstelle eines BE-Wagens können Matrix Tray Changer an
den Stellplätzen 2 und 4 oder ein Waffle Pack Changer an Stellplatz 2 angedockt werden.
Die Bestückköpfe holen die Bauelemente von den fix positionierten Zuführmodulen auf den BE-
Wagen oder von den Trays des Matrix Tray Changer ab und bestücken die ebenfalls ruhenden
Leiterplatten. Der Bestückautomat verfügt über zwei Bestückbereiche:
– beim Einfachtransport können bis zu zwei Leiterplatten gleichzeitig bestückt werden.
– beim Doppeltransport können bis zu vier Leiterplatten gleichzeitig bestückt werden.
1.1.2 Bestückkopfkonfiguration wählen
Wenn Sie ein SIPLACE Bestücksystem der D-Serie bestellen, können Sie die für Sie optimale
Kopfkonfiguration wählen. Das Bestücksystem wird nach Ihrer Bestellung konfiguriert und ausge-
liefert.
Für den Fall, dass Sie den Bestückkopf vor Ort wechseln möchten, gibt es ein Rekonfigurationskit.
Dieses Paket enthält neben dem Bestückkopf die Montageteile, Kabel etc. Vor einem Bestück-
kopfwechsel ist die Stations- und SIPLACE Pro-Software anzupassen. Danach muss das System
neu kalibriert werden.
Die Kopfmodularität, d.h. die Anpassung des Automaten an die Produktionserfordernisse durch
einen Bestückkopfwechsel bietet den Vorteil, dass Sie ein auf Ihre Erfordernisse adaptiertes Be-
stücksystem ohne Investitionskosten für einen weiteren Automaten einfach und zu jeder Zeit zur
Verfügung haben.
Bestückbereich 1 Bestückbereich 2
Portal 1 Portal 4 Portal 3
Bestückkopf C&P12 C&P12 C&P12
C&P12 C&P12 C&P6
C&P12 C&P12 TH
C&P12 C&P6 C&P6
C&P12 C&P6 TH
C&P12 TH TH
C&P6 C&P6 C&P6
C&P6 C&P6 TH
C&P6 TH TH
TH TH TH
