HINWEIS
– Die Halterung für Flächenmagazine kann an den Stellplätzen 2 und 4 gerüstet werden.
– Die Zuführmodulpositionen 14 und 15 auf dem Bauelementetisch dürfen nicht belegt werden.
– Auf Stellplatz 4 können die Halterung und der Pipettenwechsler nicht gleichzeitig verwendet
werden.
– Der BE-Wagen lässt sich bei gerüsteter Halterung nicht an- oder abdocken.
→ Setzen Sie die Vorderseite der "Halterung für Flächenmagazine" in den zugehörigen Zentrier-
stift ein (A in Abb. 3.9 - 17
, Seite 161).
→ Setzen Sie danach die Bohrung an der Rückseite der "Halterung für Flächenmagazine" auf
die Kalotte am Bauelementetisch (B in Abb. 3.9 - 17
, Seite 161).
→ Kontrollieren Sie, ob die "Halterung für Flächenmagazine" plan auf dem Bauelementetisch
aufliegt.
→ Setzen Sie eine Seite des Flächenmagazinträgers in die Halterung (C in Abb. 3.9 - 17
, Seite
161
) ein. Drücken Sie jetzt die andere Seite in die Halterung (D in Abb. 3.9 - 17, Seite 161).
→ Schieben Sie das Flächenmagazin gegen den Anschlag (E in Abb. 3.9 - 17
, Seite 161).
→ Fixieren Sie den Flächenmagazinträger in dem Sie das Druckstück (F in Abb. 3.9 - 17
, Seite
161
) nach unten drücken.
→ Zum Entfernen des Flächenmagazinträgers drücken Sie das Druckstück erneut.
HINWEIS
Bei der "Halterung für kleines Flächenmagazin" (136mm) kann ein Flächenmagazin (JEDEC-/
CENELEC-Flächenmagazin) direkt auf die Halterung, also ohne Flächenmagazinträger montiert
werden. Wechseln Sie dazu den Niederhalter (G in Abb. 3.9 - 17, Seite 161).
WARNUNG
Als Voraussetzung für die Betriebssicherheit müssen alle Stellplätze mit Zuführmodulen gerüstet
sein.
Sollten nicht genügend Zuführmodule zur Verfügung stehen, sind nicht belegte Stellplätze mit
einem Eingreifschutz (Dummy-Feeder) zu versehen. Auch bei Rüstung einer Halterung für Flä-
chenmagazine sind die freibleibenden Stellplätze mit einem Eingreifschutz zu sichern.
Betriebsanleitung SIPLACE D3 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.9 Zuführmodule
163
3.9.9.4 Wechseln des Niederhalters
→ Halten Sie den Niederhalter (G in Abb. 3.9 - 17, Seite 161) fest. Drücken Sie das Druckstück
(F in Abb. 3.9 - 17
, Seite 161) nach unten und entfernen Sie den Niederhalter, indem Sie ihn
seitlich herausdrücken.
3.9.9.5 Dateneingabe
→ Definieren Sie die Flächenmagazine, wie dies in der Betriebsanleitung SIPLACE Pro be-
schrieben ist.
3.9.10 Dip-Modul
Artikel-Nr. 00117010-xx Dip-Modul für Flux und Klebstoffe
3

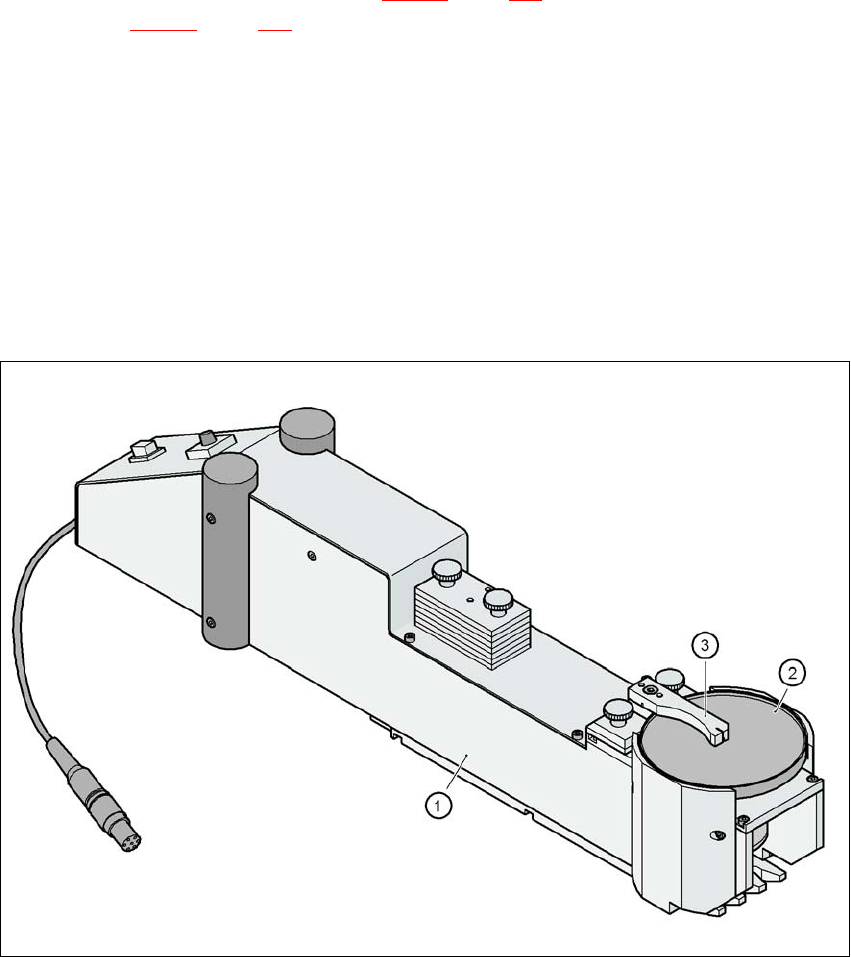

Abb. 3.9 - 18 Dip-Modul
(1) Dip-Modul
(2) Rotierender Teller
(3) Rakel
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D3
3.9 Zuführmodule Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
164
3.9.10.1 Beschreibung
Das Dip-Modul (Pos. 1 in Abb. 3.9 - 18) dient zum Benetzen von Flip-Chips und CSP-Bauele-
menten mit Flussmittel oder Leitkleber. Der Flussmittelträger ist ein rotierender Teller (Pos. 2 in
Abb. 3.9 - 18
, Seite 163), auf dem ein dünner Flussmittelfilm (z.B. 40 μm) mit einer Rakel (Pos. 3
in Abb. 3.9 - 18
, Seite 163) erzeugt wird. Dieses Verfahren eignet sich insbesondere für hochvis-
kose (honigähnliche) Flussmittel. Die für den Prozess benötigte Flussmittelmenge wird auf mini-
male Schichtdicke gebracht, da nur die Bump-Unterseiten benetzt werden müssen.
Das Dip-Modul eignet sich für alle Bestückköpfe. Es wird als eigenständiger Zuführmodultyp von
der Rüstoptimierung berücksichtigt. Die Anzahl der verwendeten Dip-Module auf den einzelnen
Stellplätzen unterliegt keiner Einschränkung.
3.9.10.2 Technische Daten
Belegte Stellplätze 3
BE-Größe Max. 36 x 36 mm²
abhängig vom Bestückkopftyp
Einstellbare Schichtdicken 25, 35, 45, 55, 65, 75 μm
Zeitaufwand für Änderung der Schichtdicke Weniger als 1 min.
Toleranz der Spalthöhe ± 5 μm
Zeit für 1 Umdrehung des Tellers Mit Potentiometer einstellbar
von 0 - 10 s
BE-Dip-Zeit Programmierbar von 0 - 2 s
in 0,1 s - Schritten
Flussmittel Hochviskose Flussmittel, Leitkleber
Weitere technische Daten und Angaben zur Programmierung finden Sie in der Betriebsanleitung
DIP-Modul / DIP Module User Manual, Artikel-Nr. 00195065-xx.
