Betriebsanleitung SIPLACE D3 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.10 BE-Wagen
165
3.10 BE-Wagen
Artikel-Nr. 00119622-xx BE-Wagen, SIPLACE HF/X/D3
Am Automaten können bis zu vier BE-Wagen angedockt werden. Die Stellplatznummerierung fin-
den Sie in der nachfolgenden Abbildung.
3

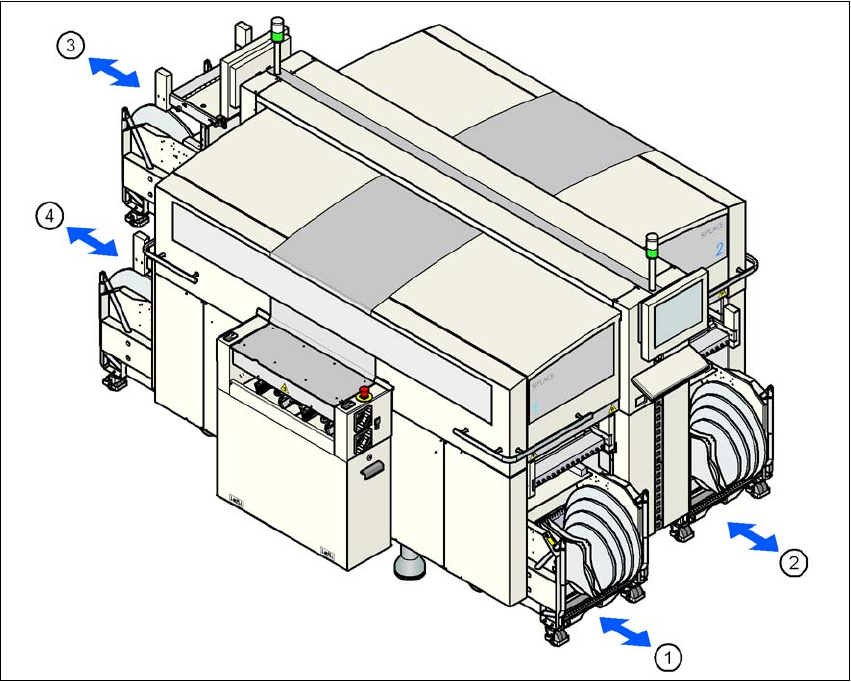

Abb. 3.10 - 1 Stellplätze der BE-Wagen
(1) Stellplatz 1
(2) Stellplatz 2
(3) Stellplatz 3
(4) Stellplatz 4
(T) LP-Transportrichtung
Die BE-Wagen sind eigenständige Module, die an einem externen Rüstplatz mit Zuführmodulen
gerüstet werden können. Der BE-Wagenwechsel erfordert daher nur eine kurze Unterbrechung
des Produktionsprozesses.
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D3
3.10 BE-Wagen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
166
HINWEIS:
An externen Rüstplätzen benötigen Sie für den BE-Wagen eine externe Spannungsversorgung
(siehe Abschnitt 3.10.6, Seite 171).
3

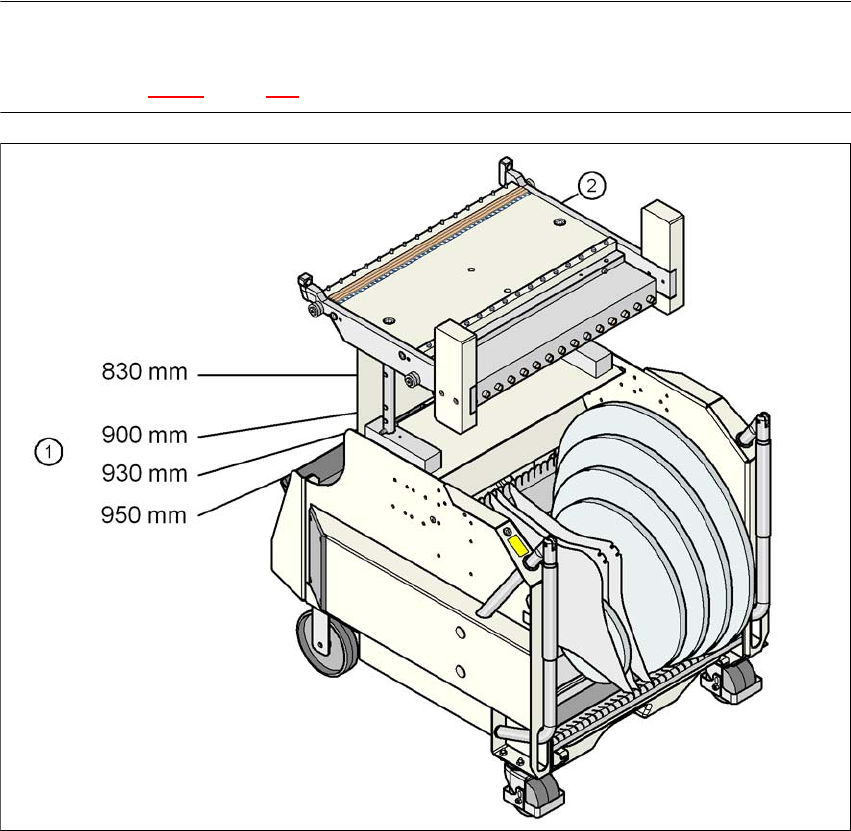

Abb. 3.10 - 2 BE-Wagen mit einer LP-Transporthöhe von 950 mm
3
(1) Bohrungen für die LP-Transporthöhen 830 - 950 mm in den Führungssäulen
(2) BE-Wagen-Tisch
3.10.1 Aufbau
Der BE-Wagen besteht im Wesentlichen aus dem Fahrgestell, dem BE-Tisch zur Aufnahme der
Zuführmodule, der Kommunikationseinheit, dem Gurtrollencontainer und dem Abfallbehälter.
Betriebsanleitung SIPLACE D3 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.10 BE-Wagen
167
3

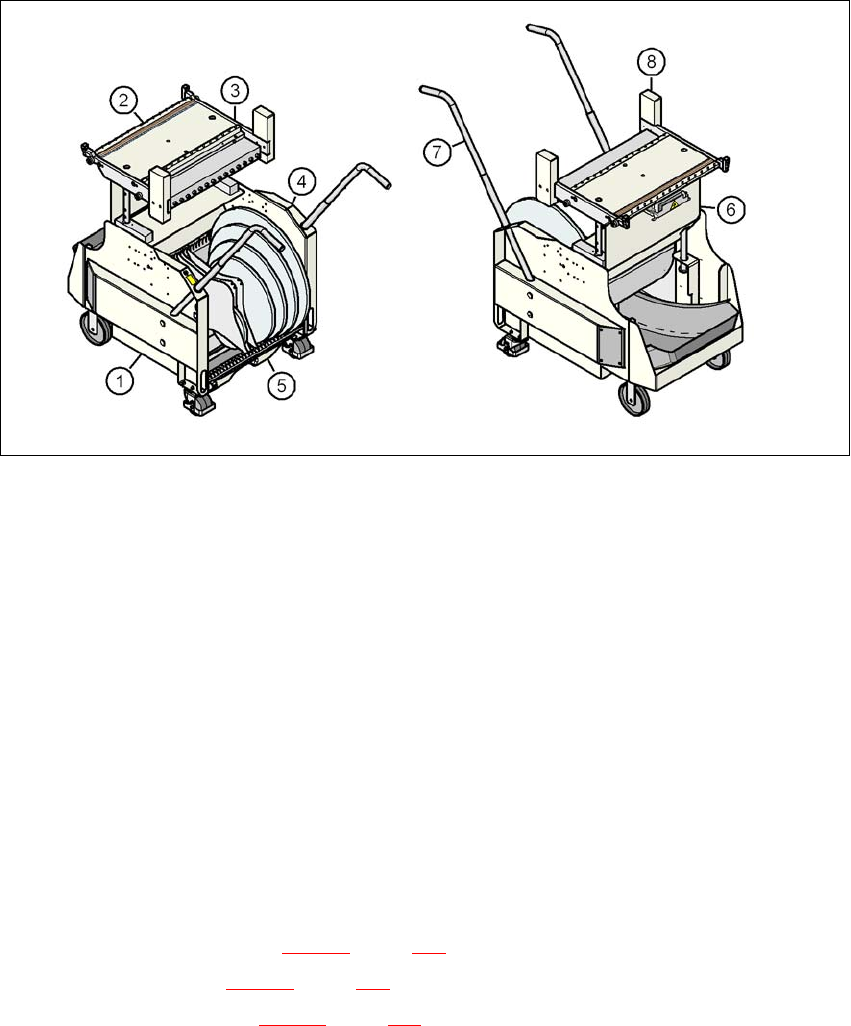

Abb. 3.10 - 3 BE-Wagen: Front- und Rückansicht
(1) Fahrgestell
(2) BE-Tisch
(3) Kommunikationseinheit
(4) Gurtrollencontainer
(5) Abfallbehälter
(6) Schnittstelle für die Stromversorgung, die Kommunikation, die Sicherheitsschleife und die
Druckluftversorgung für das Bulkcase-Zuführmodul
(7) Griff
(8) Eingreifschutz
3
3
3.10.2 Beschreibung
Das Fahrgestell (Pos. 1 in Abb. 3.10 - 3, Seite 167) ist leichtgängig und leicht manövrierbar.
Die Griffe (Pos. 7 in Abb. 3.10 - 3
, Seite 167) lassen sich nach oben oder nach unten klappen.
Der BE-Tisch (Pos. 2 in Abb. 3.10 - 3
, Seite 167) hat eine Kapazität von maximal 15 Stellplätzen
für Zuführmodule mit 30 mm Breite. Die Zuführmodule werden mit Zentrierstiften und Kugelkalot-
ten mechanisch auf dem Tisch zentriert. Über eine separate Druckluftleiste werden die Zuführmo-
dule mit Druckluft versorgt.
Unterhalb der BE-Tischplatte befindet sich die Schnittstelle für die Stromversorgung, die Kommu-
nikation und die Sicherheitsschleifen (Pos. 6). Die Druckluftversorgung für Bulkcase-Zuführmodu-
le wird ebenfalls über diese Schnittstelle geführt.
