Abb. 3.10 - 3 BE-Wagen: Front- und Rückansicht
(1) Fahrgestell
(2) BE-Tisch
(3) Kommunikationseinheit
(4) Gurtrollencontainer
(5) Abfallbehälter
(6) Schnittstelle für die Stromversorgung, die Kommunikation, die Sicherheitsschleife und die
Druckluftversorgung für das Bulkcase-Zuführmodul
(7) Griff
(8) Eingreifschutz
3
3
3.10.2 Beschreibung
Das Fahrgestell (Pos. 1 in Abb. 3.10 - 3, Seite 167) ist leichtgängig und leicht manövrierbar.
Die Griffe (Pos. 7 in Abb. 3.10 - 3
, Seite 167) lassen sich nach oben oder nach unten klappen.
Der BE-Tisch (Pos. 2 in Abb. 3.10 - 3
, Seite 167) hat eine Kapazität von maximal 15 Stellplätzen
für Zuführmodule mit 30 mm Breite. Die Zuführmodule werden mit Zentrierstiften und Kugelkalot-
ten mechanisch auf dem Tisch zentriert. Über eine separate Druckluftleiste werden die Zuführmo-
dule mit Druckluft versorgt.
Unterhalb der BE-Tischplatte befindet sich die Schnittstelle für die Stromversorgung, die Kommu-
nikation und die Sicherheitsschleifen (Pos. 6). Die Druckluftversorgung für Bulkcase-Zuführmodu-
le wird ebenfalls über diese Schnittstelle geführt.
3 Technische Daten des Automaten Betriebsanleitung SIPLACE D3
3.10 BE-Wagen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
168
HINWEIS
Zum Betrieb des Automaten müssen alle BE-Wagen oder Matrix-Tray-Changer am Automaten
angedockt sein. Der Automat bleibt sonst im NOT-HALT-Zustand. Der Bestückprozess ist unter-
brochen.
Die Kommunikationseinheit (Pos. 3 in Abb. 3.10 - 3
, Seite 167) versorgt die Zuführmodule mit den
notwendigen Spannungen und Steuersignalen.
Der Gurtrollencontainer (Pos. 4 in Abb. 3.10 - 3
, Seite 167) nimmt in der Standardausführung Gur-
trollen bis zu einer Größe von 17" (432 mm) auf. An der Unterseite des Fahrgestells ist der aus-
ziehbare Gurtabfallbehälter (Pos. 5 in Abb. 3.10 - 3
, Seite 167). Die geschnittenen Gurtabfälle
gelangen über eine Rutsche in den Abfallbehälter, der regelmäßig entleert werden muss.
3.10.3 Technische Daten
3
3
3
3
Länge x Breite
728 x 592 mm²
752 x 592 mm² mit Abfallbehälter
Höhe
830 mm bei 830 mm LP-Transporthöhe
900 mm bei 900 mm LP-Transporthöhe
930 mm bei 930 mm LP-Transporthöhe
950 mm bei 950 mm LP-Transporthöhe
LP-Transporthöhe
830 mm ± 15 mm (Standard)
900 mm ± 15 mm (Option)
930 mm ± 15 mm (Option)
950 mm ± 15 mm (Option SMEMA)
Gewicht
ohne Zuführmodule
mit Zuführmodulen auf allen Stellplätzen
88,9 kg
143,7 kg
Spulendurchmesser
Standard
maximal
bis 432 mm (17")
483 mm (19")
Stellplätze für Zuführmodule max. 15
Betriebsanleitung SIPLACE D3 3 Technische Daten des Automaten
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 3.10 BE-Wagen
169
3.10.4 Abmessungen und Schwerpunkt
3

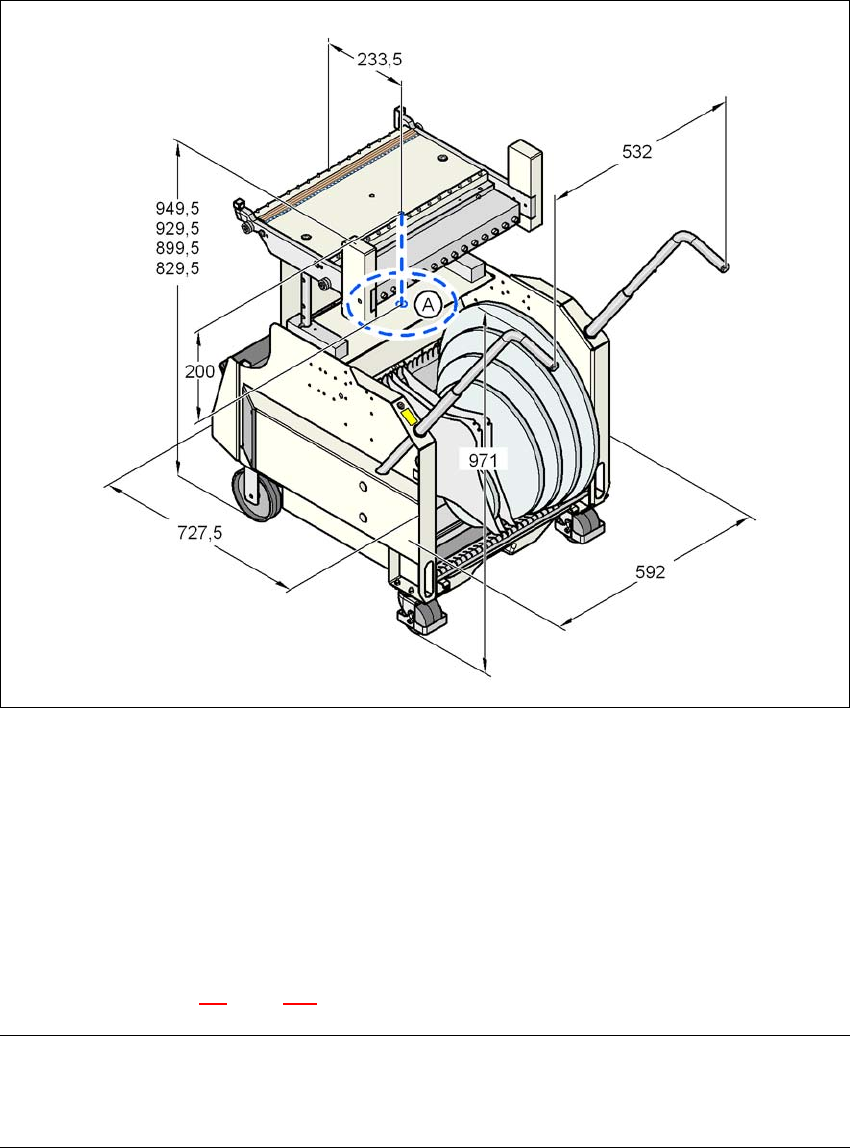

Abb. 3.10 - 4 Abmessungen, alle Maße im Millimeter
Der Schwerpunkt (A) des BE-Wagens wurde unter folgenden Bedingungen ermittelt:
– Der BE-Wagen ist auf 830 mm LP-Transporthöhe eingestellt.
3.10.5 Gurtcontainer
Der Gurtcontainer kann Spulen mit einem Durchmesser von bis zu 19" aufnehmen. Verwenden
Sie Steckachsen, wenn Sie Spulen ab 15" Durchmesser verarbeiten. Das Einsetzen der Trenn-
bleche ist in Abschnitt 5.5
Seite 266 beschrieben.
HINWEIS
Für optimalen Betrieb empfehlen wir den Einsatz von Steckachsen ab einem Durchmesser
von 15".
