1 Einleitung Betriebsanleitung SIPLACE D3 1.1 Maschinenbeschreibung Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 18 1.1.3 SIPLACE-Prinzip Das Prinzip "ruhende BE-Bere itstellu ng" und „ruhende LP“ , das sich…
Betriebsanleitung SIPLACE D3 1 Einleitung
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 1.1 Maschinenbeschreibung
17
1
Die Leistungsdaten finden Sie in Abschnitt 3.1, Seite 97.
Für die Bauelemente-Bereitstellung stehen vier Stellplätze zur Verfügung. Bis zu vier Bauele-
mente-Wagen lassen sich andocken. Anstelle eines BE-Wagens können Matrix Tray Changer an
den Stellplätzen 2 und 4 oder ein Waffle Pack Changer an Stellplatz 2 angedockt werden.
Die Bestückköpfe holen die Bauelemente von den fix positionierten Zuführmodulen auf den BE-
Wagen oder von den Trays des Matrix Tray Changer ab und bestücken die ebenfalls ruhenden
Leiterplatten. Der Bestückautomat verfügt über zwei Bestückbereiche:
– beim Einfachtransport können bis zu zwei Leiterplatten gleichzeitig bestückt werden.
– beim Doppeltransport können bis zu vier Leiterplatten gleichzeitig bestückt werden.
1.1.2 Bestückkopfkonfiguration wählen
Wenn Sie ein SIPLACE Bestücksystem der D-Serie bestellen, können Sie die für Sie optimale
Kopfkonfiguration wählen. Das Bestücksystem wird nach Ihrer Bestellung konfiguriert und ausge-
liefert.
Für den Fall, dass Sie den Bestückkopf vor Ort wechseln möchten, gibt es ein Rekonfigurationskit.
Dieses Paket enthält neben dem Bestückkopf die Montageteile, Kabel etc. Vor einem Bestück-
kopfwechsel ist die Stations- und SIPLACE Pro-Software anzupassen. Danach muss das System
neu kalibriert werden.
Die Kopfmodularität, d.h. die Anpassung des Automaten an die Produktionserfordernisse durch
einen Bestückkopfwechsel bietet den Vorteil, dass Sie ein auf Ihre Erfordernisse adaptiertes Be-
stücksystem ohne Investitionskosten für einen weiteren Automaten einfach und zu jeder Zeit zur
Verfügung haben.
Bestückbereich 1 Bestückbereich 2
Portal 1 Portal 4 Portal 3
Bestückkopf C&P12 C&P12 C&P12
C&P12 C&P12 C&P6
C&P12 C&P12 TH
C&P12 C&P6 C&P6
C&P12 C&P6 TH
C&P12 TH TH
C&P6 C&P6 C&P6
C&P6 C&P6 TH
C&P6 TH TH
TH TH TH
1 Einleitung Betriebsanleitung SIPLACE D3
1.1 Maschinenbeschreibung Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
18
1.1.3 SIPLACE-Prinzip
Das Prinzip "ruhende BE-Bereitstellung" und „ruhende LP“, das sich bei allen SIPLACE-Auto-
maten bestens bewährt hat, hat eine Reihe entscheidender Vorteile:
– Das Nachfüllen von Bauelementen oder das Anspleißen von Gurten verursacht keine Still-
standszeiten.
– Die erschütterungsfreie BE-Zuführung ermöglicht das sichere Abholen auch kleinster BE
(z.B. 0201).
– Die beim Bestückprozess unbewegte Leiterplatte verhindert ein Verrutschen von Bauele-
menten.
– Die Kombination der Bestückköpfe mit Pipettenwechslern garantiert immer eine optimale Pi-
pettenkonfiguration für den jeweiligen Bestückprozess. Damit lassen sich Verfahrwege mini-
mieren und die Bestückreihenfolge optimieren.
Hohe Flexibilität, Wirtschaftlichkeit und Rüstsicherheit sind die Garanten für die hohe Produktivität
der SIPLACE D3. Minimale Stillstandszeiten steigern den Nutzungsgrad und tragen so zum Pro-
duktivitätsgewinn bei.
1

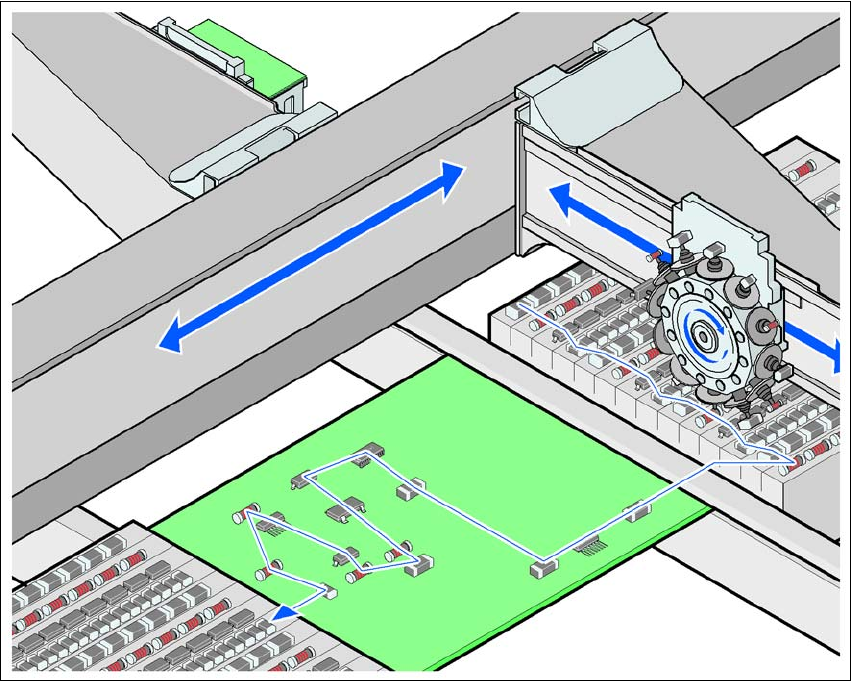

Abb. 1.1 - 2 Bestückprinzip nach dem Collect&Place-Verfahren
Betriebsanleitung SIPLACE D3 1 Einleitung
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 1.1 Maschinenbeschreibung
19
1.1.4 Neue Optionen und Leistungsmerkmale
Zur Erweiterung der Funktionalität der Automaten werden folgende Optionen angeboten:
– 3x8mm SL-Gurtzuführmodul
SL bedeutet Shutterless, also ohne BE-Abdeckung. Durch Wegfall von nicht notwendigen
mechanischen Teilen reduzieren sich die Anschaffungs- und Instandhaltungskosten für
dieses Zuführmodul. 1
– Spleißstellenerkennung für Gurtzuführmodule
Am Automaten ist die Spleißstellenerkennung für Gurtzuführmodule nachrüstbar.
– Waffle Pack Changer
Der Waffle Pack Changer lässt sich an Stellplatz 2 andocken.
– High Force Head
Er kann dasselbe Bauelementespektrum verarbeiten wie der TwinHead und bietet zusätzlich
die Möglichkeit, Aufsetzkräfte bis 30 N zu erreichen.
– Bestückkopfmodularität
Der TwinHead und die Collect&Place Köpfe können an allen Portalen gerüstet werden.
