1.1.4 Neue Optionen und Leistungsmerkmale
Zur Erweiterung der Funktionalität der Automaten werden folgende Optionen angeboten:
– 3x8mm SL-Gurtzuführmodul
SL bedeutet Shutterless, also ohne BE-Abdeckung. Durch Wegfall von nicht notwendigen
mechanischen Teilen reduzieren sich die Anschaffungs- und Instandhaltungskosten für
dieses Zuführmodul. 1
– Spleißstellenerkennung für Gurtzuführmodule
Am Automaten ist die Spleißstellenerkennung für Gurtzuführmodule nachrüstbar.
– Waffle Pack Changer
Der Waffle Pack Changer lässt sich an Stellplatz 2 andocken.
– High Force Head
Er kann dasselbe Bauelementespektrum verarbeiten wie der TwinHead und bietet zusätzlich
die Möglichkeit, Aufsetzkräfte bis 30 N zu erreichen.
– Bestückkopfmodularität
Der TwinHead und die Collect&Place Köpfe können an allen Portalen gerüstet werden.
1 Einleitung Betriebsanleitung SIPLACE D3
1.1 Maschinenbeschreibung Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
20
1.1.5 Seriennummer des Automaten
Die Seriennummer des Automaten ist an zwei Stellen zu finden.
– Ohne führende Nullen, z.B. B-1, ist die Seriennummer an der linken Seite des Maschinenrah-
mens auf der Seite des Pneumatikeinschubs eingeschlagen (siehe Pos. 1 in Abb. 1.1 - 3
).
– Mit führenden Nullen, z. B. B-001, ist die Seriennummer in das Typenschild gestanzt (siehe
Pos. 2 in Abb. 1.1 - 3
).
1

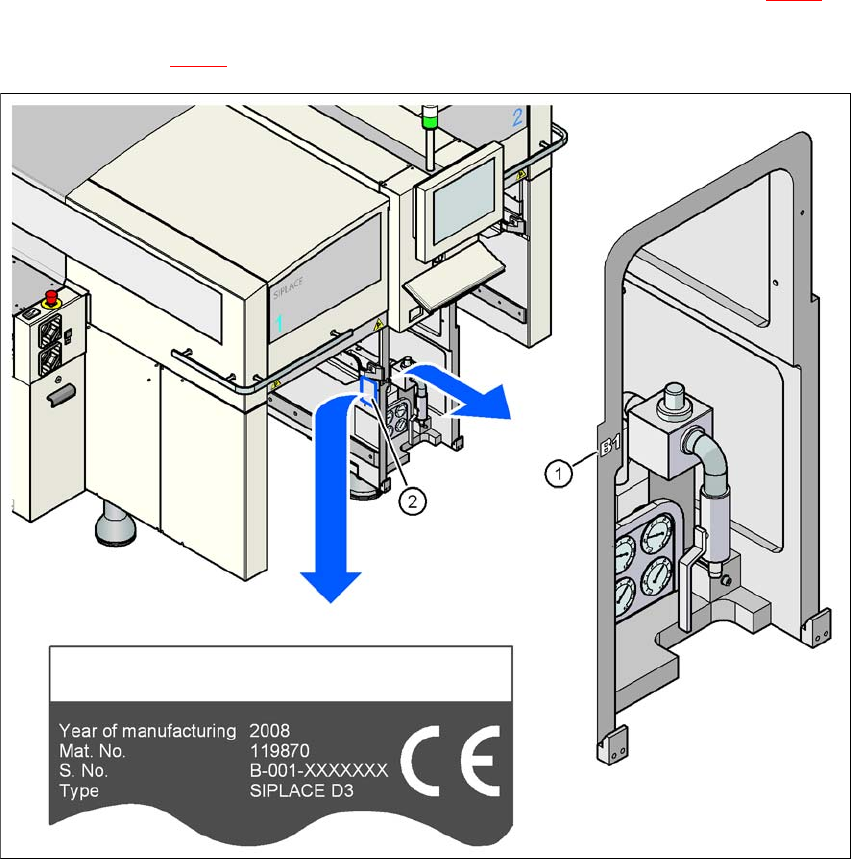

Abb. 1.1 - 3 Stellen mit der Seriennummer am Automaten
Betriebsanleitung SIPLACE D3 1 Einleitung
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 1.1 Maschinenbeschreibung
21
1.1.6 EU-Konformitätserklärung
Das nachfolgend beschriebene Produkt/Gerät 1
Fabrikat: Bestückautomat
Typ: SIPLACE D3
Artikel-Nr.: 00119870 1
des Herstellers
SIPLACE
Electronics Assembly Systems
Rupert-Mayer-Str. 44
81379 München 1
stimmt überein mit den Vorschriften und Normen der mitgelieferten EU-Konformitätserklärung.
1.1.7 Bestimmungsgemäße Verwendung
Das Produkt darf nur für die in den Katalogen und den technischen Beschreibungen vorgese-
henen Einsatzfälle, d. h. zum Bestücken von SMD-Bauelementen, und nur in Verbindung mit von
SIPLACE empfohlenen bzw. zugelassenen Frem
dgeräten und -komponenten verwendet wer-
den. Eine ande
re oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.
Bei nicht bestimmungsgemäßer Verwendung übernimmt die Firma SIPLACE keine Haftung für
eventuell auftretende Schäden und keine Garantie für einwandfreies und funktionsgemäßes Ar-
beiten der Komponenten.
Zur bestimmungsgemäßen Verwendung gehört auch das Beachten aller Hinweise in der Betrieb-
sanleitung.
Der einwandfreie und sichere Betrieb des Produktes setzt sachgemäßen Transport, sachgemäße
Lagerung, Aufstellung und Montage sowie sorgfältige Bedienung und Instandhaltung voraus.
1.1.8 Nicht bestimmungsgemäße Verwendung
Bei nicht bestimmungsgemäßer Verwendung des Produkts können sowohl Gefahren für Leib und
Leben als auch Sachbeschädigungen auftreten. Aus diesem Grunde ist eine nicht bestimmungs-
gemäße Verwendung untersagt. Bei nicht bestimmungsgemäßer Verwendung übernimmt die
Firma SIPLACE keine Haftung für eventuell auftretende Schäden und keine Garantie für einwand-
freies und funktionsgemäßes Arbeiten der Komponenten.
Zu einer nicht bestimmungsgemäßen Verwendung des Automaten zählt beispielsweise
– der Betrieb des Bestückautomaten bei außer Funktion gesetzten oder entfernten Sicherheits-
einrichtungen.
– das Bestücken von Bauelementen, die nicht der zulässigen Spezifikation entsprechen.
