Betriebsanleitung SIPLACE D3 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 4.3 Den Automaten aufstellen
205
4.3.6 Ausgabetransport montieren
4.3.6.1 Werkzeuge
– Sechskantstiftschlüssel, DIN 911, Satz
– Kreuzschlitzschraubendreher, Größe 1
4.3.6.2 Montage
4

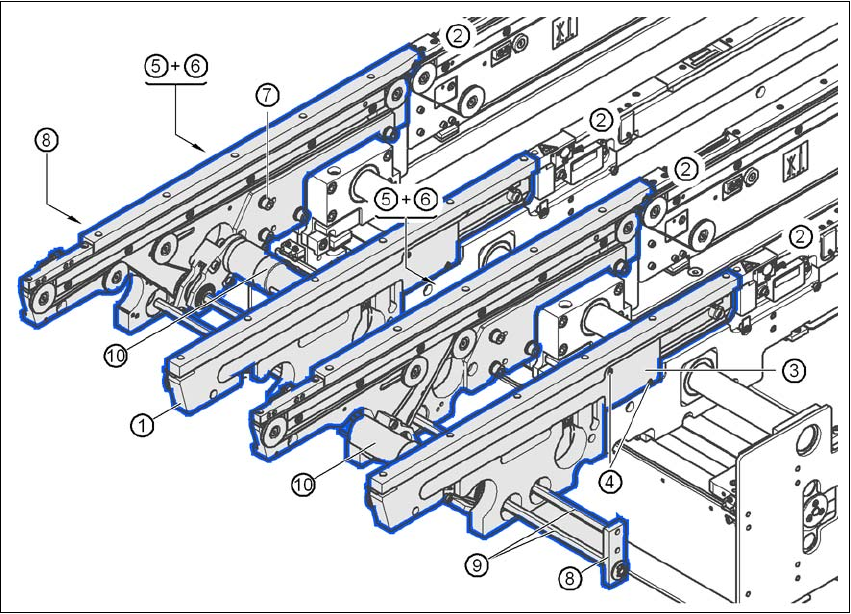

Abb. 4.3 - 7 Ausgabetransport - Doppeltransport
(1) Wange, Ausgabetransport
(2) Wange, Bearbeitungstransport 2
(3) Kabelabdeckung 20 x 200
(4) Senkschraube, ISO 7046, M3x6, 2 Stück pro Kabelabdeckung
(5) Kabelabdeckung 20 x 310
(6) Zylinderschraube DIN 912, M3x5, 1 Stück pro Kabelabdeckung
(7) Zylinderschraube DIN 912, M6x16, und Scheibe, 4 Stück pro Wange
(8) Führung Sechskantwelle
(9) Sechskantwelle (Einfachtransport: eine, Doppeltransport: zwei)
(10) Antriebseinheit
4 Aufstellen und Inbetriebnahme Betriebsanleitung SIPLACE D3
4.3 Den Automaten aufstellen Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE
206
→ Demontieren Sie die Kabelabdeckungen (Pos. 3 und 5 in Abb. 4.3 - 7, Seite 205) von den
Wangen (Pos. 1 in Abb. 4.3 - 7
, Seite 205) des Ausgabetransports.
→ Setzen Sie die Wange (Pos. 1 in Abb. 4.3 - 7
, Seite 205) vorsichtig an die Wange des Bear-
beitungstransports (Pos. 2 in Abb. 4.3 - 7
, Seite 205).
VORSICHT 4
Achten Sie darauf, keine Kabel der Lichtschranken oder der Antriebsmotoren abzuscheren.
→ Befestigen Sie jede Wange mit 4 Zylinderschrauben M6x16 und den zugehörigen Scheiben
(Pos. 7 in Abb. 4.3 - 7
, Seite 205).
→ Verbinden Sie die elektrischen Kabel von Lichtschranken und Antriebsmotoren.
→ Befestigen Sie die Kabelabdeckungen (Pos. 3 und 5 in Abb. 4.3 - 7
, Seite 205).
→ Führen Sie die Sechskantwelle (Pos. 9 in Abb. 4.3 - 7
, Seite 205) in die Antriebseinheit (Pos.
10 in Abb. 4.3 - 7
, Seite 205) ein.
→ Achten Sie darauf, dass die Sechskantwellenführung (Pos. 8 in Abb. 4.3 - 7
, Seite 205) immer
auf jene Transportwange zeigt, an der die Antriebseinheit (Pos. 10 in Abb. 4.3 - 7
, Seite 205)
befestigt ist.
4.3.7 Anbausatz an der LP-Ausgabeseite montieren
4.3.7.1 Werkzeuge
– Sechskantstiftschlüssel, DIN 911, Satz
– Maschinenschlüssel
Betriebsanleitung SIPLACE D3 4 Aufstellen und Inbetriebnahme
Ab Softwareversion SR.605.xx Ausgabe 07/2008 DE 4.3 Den Automaten aufstellen
207
4.3.7.2 Montage
4
Abb. 4.3 - 8 Anbausatz an der LP-Ausgabeseite montieren
(1) Anbausatz
(2) Türe
(3) Zylinderschraube DIN 912, M6x16 und Scheibe
(4) Erdungsanschluss
(5) Transportabdeckung
(6) Seitenblech, demontiert
(7) Einschubleiste
(8) Achseinschub Portal 3
